| Номер в госреестре | 52507-13 |
| Наименование СИ | Преобразователи вторичные цифровые |
| Обозначение типа СИ | DIH |
| Изготовитель | "WIKA Alexander Wiegand SE & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 23.01.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Преобразователи вторичные цифровые серии DIH, модификации DIH50, DIH52, DIH62 (далее - преобразователи) предназначены для преобразования входных сигналов первичных измерительных преобразователей при измерении давления и температуры различных сред, в том числе во взрывоопасных зонах.
Принцип действия преобразователей основан на преобразовании сигнала от датчиков температуры или датчиков давления. Сигнал, масштабируемый в пределах (4 - 20) мА от датчиков давления и датчиков температуры преобразуется в цифровой код и индицируется на встроенном жидкокристаллическом дисплее. Преобразователи различаются габаритными размерами и погрешностью цифрового отображения. На встроенном дисплее сигнал может отображаться в мА, Ом, гПа, кПа, °C, K, В, %, а также в единице измерений, установленной пользователем. Преобразователи в сочетании с персональным компьютером или HART®-коммуникатором обеспечивают возможность конфигурации приборов, передачи, запоминания и обработки измерительной информации по HART® протоколу.
Маркировка взрывозащиты: DIH**-B - 0ExiaIICT4/T5/T6 или 1ExibIICT4/T5/T6; DIH**-F -1ExdIICT6...T4; DIH10-Ex - 1ExibIICT6.
Маркировка защиты от воспламенения горючей пыли: DIH**-B - DIP А20 TA 120 °C или DIP A21 Ta 120 °C.

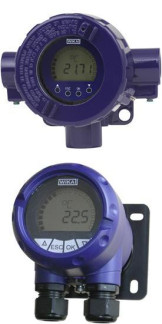

рис. 1 Вид преобразователей DIH50, DIH52 и преобразователей DIH62 Программное обеспечение
Прибор функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
| Модификация | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| DIH50 | - | - | 1.00 | - | - |
| DIH52, DIH62 | - | - | 2.00 | - | - |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Основные метрологические и технические характеристики приведены в табл. 1.
Таблица 1.
| Наименование характеристики | Значение | |||
| DIH50 | DIH52 | DIH62 | ||
| Диапазон входного сигнала, мА | от 4 до 20 | |||
| Пределы допускаемой основной приведенной погрешности, % настроенного диапазона измерений | ± 0,1 | ± 0,05 | ± 0,05 | |
| Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от (23 ± 3) °С на 10 °С, % настроенного диапазона измерений | ± 0,1 | |||
| Напряжение питания постоянного тока, В | 4, 5 •I- 4 1 4, 5 • 3 о | |||
| Количество цифр, отображаемых дисплеем | 5 | |||
| Условия эксплуатации: Диапазон температуры окружающего воздуха, оС Диапазон относительной влажности окружающего воздуха, % Условия транспортирования и хранения: Диапазон температуры окружающего воздуха, С Диапазон относительной влажности окружающего воздуха, % | от минус 20 до 851); от минус 40 до 852) от минус 50 до 852) 35 - 85 от минус 40 до 85 35 - 85 | |||
| Виброустойчивость | 3 g | |||
| Г абаритные размеры, мм, не более высота длина ширина | мод. DIH50, DIH52 | мод. DIH62 | ||
| О Г-- | 139 137 84 | |||
| Масса, кг, не более | 1,5 | |||
| Средний срок службы, лет | 20 | |||
Примечание: 1) Для стандартных исполнений;
2) Для взрывозащищенных исполнений.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографическим способом и на преобразователь в виде наклейки.
- Преобразователь - 1 шт.
- руководства по эксплуатации - 1 экз.
- методика поверки МП2411-0082-2012- 1 экз.
осуществляется по МП 2411-0082-2012 «Преобразователи вторичные цифровые серии DIH, модификации DIH50, DIH52, DIH62, фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в августе 2012 г.
Основное поверочное оборудование:
- Многофункциональный калибратор TRX-IIR в режиме воспроизведения силы постоянного тока от 0 до 24 мА, погрешность ±(0,01 % от показаний + 0,02 % от диапазона).
Методы измерения изложены в руководстве по эксплуатации «Преобразователи вторичные цифровые серии DIH, модификации DIH50, DIH52, DIH62, фирмы «WIKA Alexander Wie-gand SE & Co. KG», Германия».
Нормативные и технические документы, устанавливающие требования к преобразователям вторичным цифровым серии DIH, модификации DIH 50, DIH 52, DIH 62
1. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 565 |
| Поверителей | 11 |
| Актуальность данных | 19.09.2024 |
