Весы конвейерные ВКТ-Лента, 52511-13

Назначение

Весы конвейерные ВКТ-Лента предназначены для измерения массы сыпучих материалов, транспортируемых ленточным конвейером.

Описание

Весы состоят из грузоприемного устройства (ГПУ) со встроенными весоизмерительными тензорезисторными датчиками, микропроцессорного контроллера и датчика скорости. ГПУ весов встраивается в стационарные ленточные конвейеры по ГОСТ 22644 с жесткой рамой. Весовая платформа весов опирается на четыре тензодатчика и может включать от одной до четырех роликоопор.

В конструкции весов применены датчики типов HBS; BSA (пр-во ф. «CAS Corporation Ltd», Р.Корея, г/реестр 51261-12); Z6 (пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия, г/реестр 15400-07). В зависимости от требуемой функциональности микропроцессорного контроллера в составе весов используется либо интегратор BW100 либо BW500 (пр-во ф. «Siemens Milltronics Process Instruments Inc.», Канада). Для преобразования значения скорости движения конвейерной ленты в электрический сигнал используется датчик скорости ДС-05 (пр-во ООО «ТПК «Магистраль», Россия).

Принцип действия весов заключается в преобразовании деформации упругого элемента тензодатчика, возникающей под действием силы тяжести взвешиваемого груза в электрический сигнал, а также измерения скорости движения конвейерной ленты с помощью датчика скорости, с последующим их преобразованием в цифровой вид микропроцессорным контроллером, осуществлении накопления, обработки результатов измерений и их отображения в единицах измерения веса на операционной панели интегратора.

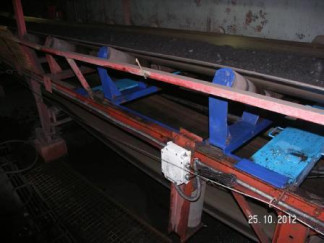

Общий вид весов ВКТ-Лента представлен на рисунке 1.

Форма маркировки весов:

ВКТ - Лента - XX - Z6

|_при комплектации датчиками Z6 (HBM)

значение наибольшей производительности весов, т/ч

обозначение весов

Программное обеспечение

Программное обеспечение (далее ПО) интеграторов BW100/BW500 является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который высвечивается на дисплее при введении параметра 900 (P900). Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается: для интегратора BW500 пломбированием передней панели корпуса интегратора, скрывающей переключатель входа в режим настроек, для интегратора BW100 - защитой паролем, который запрашивается при входе в режим настроек (параметр 000 (Р000). Общий вид интеграторов и место пломбирования представлены на рисунке 2а и 26.

Идентификационные данные ПО представлены в таблице 1 Таблица 1

Защита ПО прибора от преднамеренных и непреднамеренных изменений соответствует уров-

ню «А» по МИ 3286-2010.

Технические характеристики

•    Пределы допускаемой погрешности по ГОСТ 30124, % от измеряемой массы......±0,5; ±1; ±2

•    Предельные значения линейной плотности, значения наибольшей производительности, наименьшего предела взвешивания весов, ширина конвейерной ленты приведены в табл. 2.

•    Дискретность, кг.................................................................................... 50 (100)

•    Диапазон рабочих температур ГПУ весов:

-    модификации ВКТ-Лента - ХХ.................................................от минус 10 до + 40°С

-    модификации ВКТ-Лента - XX-Z6...........................................от минус 30 до + 40°С

•    Диапазон рабочих температур интегратора...................................от минус 10 до + 40С

•    Габаритные размеры ГПУ и масса весов приведены в таблице 3.

Таблица 3

•    Скорость движения ленты не более, м/с................

.........5,0

...........30

..........20

187.242 .... 49.51

........ 100

.......0,92

.........10

•    Угол наклона боковых роликоопор весов не более, °

•    Угол наклона конвейерной ленты не более, °..........

•    Электрическое питание весов:

-    напряжение, В..........................................

-    частота, Гц..............................................

•    Потребляемая мощность не более, В-А.................

•    Вероятность безотказной работы весов за 2000 часов

•    Средний срок службы весов не менее, лет..............

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации ТПКМ.427441.003.РЭ типографским способом.

Комплектность

Поверка

осуществляется по ГОСТ 8.005-2002 «Весы непрерывного действия конвейерные. Методика поверки». Основное поверочное оборудование: весы для статического взвешивания среднего класса точности по ГОСТ Р 53228-2008.

Сведения о методах измерений

Описание

Нормативные документы, устанавливающие требования к весам конвейерным ВКТ-Лента

1    ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования»;

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы»;

3    ГОСТ 8.005-2002 «Весы непрерывного действия конвейерные. Методика поверки».

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций
