Расходомеры-счетчики ультразвуковые ВЗЛЕТ РБП, 52517-13

Назначение

Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РБП» предназначены для измерения среднего объемного расхода, объема, уровня и максимальной скорости течения жидкости в безнапорных трубопроводах и открытых каналах.

Описание

Принцип действия расходомеров основан на измерении методом акустической локации уровня протекающей в трубопроводе (канале) жидкости, измерении максимальной скорости потока жидкости доплеровским методом и пересчете текущего значения уровня и скорости в соответствующие значения расхода и объема.

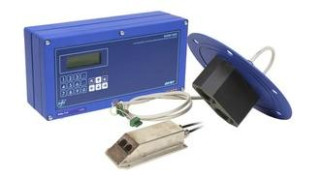

Конструктивно расходомеры состоят из ультразвуковых датчиков уровня (ДУУ), скорости (ДСУ) и блока измерительного цифрового (БИЦ). Для оценки температуры окружающей среды ДУУ и ДСУ комплектуются термопреобразователем сопротивления (ТПС).

БИЦ формирует зондирующие импульсы для ДУУ и ДСУ, принимает и усиливает сигналы от ДУУ и ДСУ, измеряет время задержки прохождения ультразвукового сигнала в тракте ДУУ, величину доплеровского сдвига частоты в тракте ДСУ, обеспечивает обработку сигналов ТПС, осуществляет расчет вычисляемых параметров, информационный обмен с внешними устройствами и архивирование информации.

Программное обеспечение расходомеров является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.

Таблица 1

Программное обеспечение расходомеров не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Программное обеспечение не влияет на метрологические характеристики средства измерений.

Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Для защиты от несанкционированного доступа расходомеры должны быть опломбированы в соответствии с рисунком 2.

1    - пломбировочное отверстие;

2    - пломба.

Рисунок. 2 - Схема пломбировки расходомеров-счетчиков ультразвуковых «ВЗЛЕТ РБП»

Технические характеристики

Основные технические характеристики расходомеров приведены в таблице 2. Таблица 2

Пределы допускаемой основной абсолютной погрешности при измерении уровня составляют ± 2 мм.

Пределы допускаемых погрешностей при измерении максимальной скорости потока жидкости в измерительном сечении составляют:

-    абсолютная погрешность в диапазоне скоростей от минус 1,5 до плюс 1,5 м/с -± 0,045 м/с;

-    относительная погрешность в диапазоне скоростей от плюс 1,5 до плюс 5 м/с - ± 3,0 %. Пределы допускаемой относительной погрешности при измерении среднего объемного

расхода и объема в диапазоне скоростей от плюс 1,5 до плюс 5 м/с составляют ± 4,0 %.

При измерении среднего объемного расхода и объема при скоростях потока ниже 1,5 м/с относительная погрешность оценивается как геометрическая сумма погрешностей при измерении максимальной скорости потока и уровня.

Пределы допускаемой относительной погрешности при измерении времени работы составляют ± 0,1 %.

Знак утверждения типа

наносится на лицевую панель расходомера методом шелкографии и вносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3

Поверка

осуществляется по методике, изложенной в разделе 5 «Методика поверки» документа «Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РБП». Руководство по эксплуатации» ШКСД. 407352.001 РЭ, утвержденной ГЦИ СИ ФГУП ВНИИР 22 октября 2012 г.

Основное поверочное оборудование:

-    рулетка, 3ПК2-10АНТ-1, цена деления 1 мм, ГОСТ 7502-98;

-    частотомер Ф5311, Е92.721.039 ТУ, относительная погрешность измерения частоты не более ± 0,10 %, абсолютная погрешность измерения количества импульсов не более ± 1 имп;

-    генератор Г4-221/1, ТУ ВУ 100039847.074-2006, погрешность установки частоты ±(0,012 + 0,0001 f) Гц.

Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерения.

Сведения о методах измерений

Сведения о методах измерения содержатся в документе «Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РБП». Руководство по эксплуатации» ШКСД.407352.001 РЭ.

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым «ВЗЛЕТ РБП»

ГОСТ 8.374-80. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объем-

8    2 3

ного расхода воды в диапазоне от 2,8х10' до 2,8х10' м /с.

ГОСТ 8.477-82. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений уровня жидкости.

ШКСД.407352.001 ТУ «Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РБП». Технические условия».

Рекомендации к применению

- выполнение государственных учетных операций.
