Преобразователи измерительные активной и реактивной мощности Е849ЭЛ, 52535-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи измерительные активной и реактивной мощности Е849ЭЛ Назначение средства измерений

Преобразователи измерительные активной и реактивной мощности Е849ЭЛ (в дальнейшем - преобразователи) предназначены для преобразования измеренного значения активной, реактивной, активной и реактивной мощности в трехфазных трехпроводных и четырехпроводных электрических сетях переменного тока в цифровой код для передачи по интерфейсу RS485 и в унифицированный аналоговый сигнал постоянного тока.

Описание

Преобразователи относятся к классу цифровых измерительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин, передачи их по интерфейсам связи и в виде унифицированного аналогового сигнала постоянного тока.

Конструктивно преобразователи выполнены в пластмассовом корпусе и предназначены для установки на DIN-рейку. Преобразователи работоспособны при установке в любом положении. Преобразователи не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Преобразователи, изготавливаемые для эксплуатации в условиях умеренно-холодного климата, предназначены для исполнения УХЛ3.1 по ГОСТ 15150-69 и для работы в интервале температур от - 40 °С до + 50 ° С и относительной влажности воздуха не более 95 % при температуре +35 °С.

Преобразователи имеют различные исполнения в зависимости от диапазона измерений входного сигнала, количества интерфейсов, наличия и типа диапазонов изменения выходного аналогового сигнала, схеме измерения.

Информация об исполнении преобразователей содержится в коде полного условного обозначения:

Е849ЭЛ -a - b - c - d - e - f - g, где а - номинальное напряжение, b - номинальный ток, с - вид преобразуемой величины, d - наличие интерфейса,

e - условное обозначение диапазона изменений выходного аналогового сигнала, f - условное обозначение схемы измерения, g - специальное исполнение.

Доступ к внутренним частям приборов возможен только с нарушением пломб. Программное обеспечение

Приборы оснащены микропроцессором, в котором записаны встроенное метрологически значимое программное обеспечение (ВПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением пломб. По степени защиты от преднамеренных или непреднамеренных изменений ВПО можно отнести к уровню «А» по МИ 3286-2010.

При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО. Сведения об идентификационных данных ПО приборов и методах их идентификации представлены в таблице 1.

Таблица 1

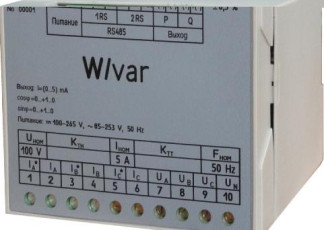

Фотографии, общий вид приборов, места нанесения маркировки и клемм

оооооооооо

-I Ч * W-ЧГ- A S4-№ -1 «11ИЩ.1

' I

с: ъг№ 11 «в

С

vev?*i

Щ® ооаоооооооооо

Нормальные условия эксплуатации преобразователей указаны в таблице 1. Таблица 1

Диапазоны измерения входного сигнала указаны в таблице 2.

Таблица 2

Номинальные значения входных токов и напряжений, измеряемых мощностей соответствуют значениям, указанным в таблице 3. Номинальное значение коэффициента активной мощности С08фном=1, коэффициента реактивной мощности 8тфном=1- Номинальное значение частоты измеряемых сигналов 50 Гц.

Таблица 3

Преобразователи имеют диапазон изменений выходного аналогового сигнала и диапазон показаний в соответствии с таблицей 4.

Таблица 4

Питание преобразователей осуществляется от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 100 до 265 В постоянного тока (универсальное питание).

Мощность, потребляемая преобразователями от универсального питания при номинальных значениях входных сигналов, не более 6 В-А.

Пределы допускаемой основной приведенной погрешности активной и реактивной мощности в нормальных условиях применения равны ± 0,5 %. Пределы допускаемой основной приведенной погрешности выходного аналогового сигнала в нормальных условиях применения равны ± 0,5 %.

Пределы допускаемых дополнительных погрешностей преобразователей, вызванных изменением влияющих величин от нормальных значений, указанных в таблице 1, не превышают:

а)    ± 0,4 % - при изменении температуры окружающего воздуха от (20 ± 5) °С до минус 40 °С и плюс 50 °С на каждые 10 °С;

б)    ± 1,0 % - при работе в условиях относительной влажности до (95 ± 3) % при (40 ± 2) °С;

в)    ± 0,5 % - при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля;

г)    ± 0,5 % - при изменении коэффициента мощности в диапазоне от 0 до плюс 1, от плюс 1 до 0, от 0 до минус 1, от минус 1 до 0;

д)    ± 0,25 % - при изменении напряжения сети постоянного тока универсального питания от номинального значения 220 В до 100 В и 265 В и при изменении напряжения сети переменного тока универсального питания от номинального значения 220 В до 85 В и 253 В.

Преобразователи имеют интерфейс RS485 (порт 1) для связи с внешними устройствами. В преобразователях устанавливается сетевой адрес от 1 до 247 и скорость обмена: 4800, 9600, 19200, 38400, 57600 бит/с. Протокол обмена данными - MODBUS RTU.

Преобразователи могут иметь исполнение с дополнительным интерфейсом RS485 (порт 2) для связи с внешними устройствами. В преобразователях устанавливается сетевой адрес от 1 до 247 и скорость обмена: 4800, 9600, 19200, 38400, 57600 бит/с. Протокол обмена данными -MODBUS RTU.

Габаритные размеры, мм, не более:    115 х1150х105;

Масса приборов, кг, не более    0,5;

Средняя наработка на отказ, ч,    150000;

Средний срок службы, не менее    25 лет.

Знак утверждения типа

Знак утверждения типа наносится на этикетку преобразователя, титульный лист Руководства по эксплуатации и паспорт преобразователя типографским способом.

Комплектность

В комплект поставки входят:

-    преобразователь (в соответствии с заказом)    1 шт.;

-    паспорт    1 экз.;

-    руководство по эксплуатации

на партию преобразователей до 10 шт.    1 экз.

Поверка

осуществляется по документам «Преобразователи измерительные активной и реактивной мощности Е849ЭЛ. Руководство по эксплуатации. 0ПЧ.140.322» раздел 4 «Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2012 г.

Средства поверки: калибратор переменного тока Ресурс-К2 (± 0,01 %), частотомер электронносчетный GFC-8010H, магазин сопротивлений Р4831(± 0,02 %), амперметр (класс точности 0,05).

Сведения о методах измерений

Сведения приведены в разделах документов:

1. «Преобразователи измерительные активной и реактивной мощности Е849ЭЛ. Руководство по эксплуатации» 0ПЧ.140.322.

Нормативные документы, устанавливающие требования к преобразователям измерительным активной и реактивной мощности Е849ЭЛ

1.    ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.

3.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4.    ТУ 25-7504.220-2012 Преобразователи измерительные активной и реактивной мощности Е849ЭЛ.

Рекомендации к применению

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
