Приборы для измерения артериального давления и частоты пульса автоматические ДЭНАС-01, ДЭНАС-02, ДЭНАС-03, Тифлотон-01, 52544-13

Назначение

Приборы для измерения артериального давления и частоты пульса автоматические исполнений «ДЭНАС-01», «ДЭНАС-02», «ДЭНАС-03», «Тифлотон-01» предназначены для измерений максимального (систолического) и минимального (диастолического) артериального давления осциллометрическим методом и определения частоты пульса при размещении компрессионной манжеты на плече.

Описание

Принцип действия приборов для измерения артериального давления и частоты пульса автоматических исполнений «ДЭНАС-01», «ДЭНАС-02», «ДЭНАС-03», «Тифлотон-01» основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Частота пульса определяется по частоте пульсаций давления воздуха в компрессионной манжете в интервале времени от момента определения систолического до момента определения диастолического давления. Нагнетание воздуха в манжету производится компрессором. Результаты измерения представляются на дисплее приборов в цифровом виде. Измерения артериального давления и частоты пульса производятся автоматически.

Манжета компрессионная представляет собой пневмокамеру с застежкой для фиксации на плече. На лицевой панели основного блока находятся экран жидкокристаллического цифрового дисплея и кнопки включения.

На экране жидкокристаллического цифрового дисплея предусмотрена индикация результатов измерения (последовательная индикация систолического, диастолического артериального давления и частоты пульса); служебной информации (сообщение ошибки измерения, индикация разряда элементов питания ниже допустимого уровня).

Приборы исполнений «ДЭНАС-02», «Тифлотон-01» имеют речевое сопровождение, приборы исполнений «ДЭНАС-03», «Тифлотон-01» имеют дополнительную функцию неинвазивного воздействия на биологически активные зоны запястья с помощью манжеты для электростимуляции.

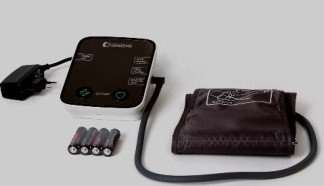

Общий вид приборов для измерения артериального давления и частоты пульса автоматических исполнений «ДЭНАС-01», «ДЭНАС-02», «ДЭНАС-03», «Тифлотон-01» представлен на рисунках 1, 2.

Программное обеспечение

Приборы для измерения артериального давления и частоты пульса автоматических исполнений «ДЭНАС-01», «ДЭНАС-02», «ДЭНАС-03», «Тифлотон-01» имеют встроенное программное обеспечение, которое используется для обработки результатов измерений.

* Примечание - Доступ к ПО имеют только сервисные инженеры фирмы-производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты метрологически значимой части ПО СИ.

Технические характеристики

Диапазон измерений давления воздуха в манжете, мм рт.ст.......................от 20 до 280

Пределы допускаемой абсолютной погрешности при измерении

давления воздуха в компрессионной манжете, мм рт.ст........................................±3

Диапазон измерений частоты пульса, 1/мин...........................................от 45 до 160

Пределы допускаемой относительной погрешности

при измерении частоты пульса, %..........................................................±5

Электропитание, элементы AA по 1,5 В, шт.................................................................4

или адаптер сетевой 6.0 В/500 мА, шт........................................................1

Габаритные размеры (без манжеты) мм, не более...........................................150 х130х90

Масса (без манжеты) кг, не более......................................................................................0,8

Условия эксплуатации:

температура,°С.....................................................................от 15 до 25

относительная влажность, %....................................................от 20 до 85

Условия хранения:

температура,°С............................................................от минус 50 до 50

относительная влажность, %, не более..................................................98

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на заднюю панель прибора методом наклеивания.

Комплектность

В комплект поставки входят:

Адаптер для чтения карт SD*__-__1_

* Поставка осуществляется по отдельной заявке.

Поверка

осуществляется по документу Р 50.2.032-2004 «Рекомендации по метрологии. ГСИ. Измерители артериального давления неинвазивные. Методика поверки».

Основные средства поверки:

-    установка для поверки каналов измерений давления УПКД-1, Гос.Реестр №23532-07. Диапазон задания значений давления воздуха от 20 до 370 мм рт. ст., абсолютная погрешность задания значений давления воздуха ± 0,8 мм рт. ст.

-    установка для поверки каналов измерений частоты пульса УПКЧП-1, Гос.Реестр №21623-07. Диапазон задания значений частоты пульса 20; 30; 40, 60, 80, 100, 120, 140, 160, 180, 200 мин-1, относительная погрешность задания значений частоты пульса ± 0,8 %.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к приборам для измерения артериального давления и частоты пульса автоматических исполнений «ДЭНАС-01», «ДЭНАС-02», «ДЭНАС-03», «Тифлотон-01»

1    ГОСТ Р 50444-92 (р. 3, 4) «Приборы, аппараты и оборудование медицинские. Общие технические условия».

2    ГОСТ Р 50267.0-92 (МЭК 601-1-88) «Изделия медицинские электрические. Часть 1. Общие требования безопасности».

3    ГОСТ Р 50267.0.2-2005 (МЭК 60601-1-2:2001) «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний».

4    ГОСТ Р 51959.1-2002 «Сфигмоманометры (измерители артериального давления неинвазивные). Часть 1. Общие требования».

5    ГОСТ Р 51959.3-2002 «Сфигмоманометры (измерители артериального давления неинвазивные). Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови».

6    ТУ 9441-015-44148620/2010 «Прибор для измерения артериального давления и частоты пульса автоматический с функцией электростимуляции и без функции электростимуляции исполнений «ДЭНАС-01», «ДЭНАС-02», «ДЭНАС-03», «Тифлотон-01».

Рекомендации к применению

Осуществление деятельности в области здравоохранения.
