| Номер в госреестре | 52546-13 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | GaSense |
| Изготовитель | ООО "Кузбасский региональный горный центр охраны труда" (Горный-ЦОТ), г.Кемерово |
| Год регистрации | 2013 |
| Срок свидетельства | 23.01.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы портативные "GaSense" предназначены для измерений объемной доли метана, кислорода, оксида и диоксида углерода в воздухе рабочей зоны.
Газоанализаторы портативные " GaSense" (далее - приборы) являются многоканальными (за исключением модификации "GaSense-M8") автоматическими приборами непрерывного действия.
Конструктивно прибор выполнен в виде моноблока. На лицевой панели прибора расположены графический дисплей и клавиатура, обеспечивающая управление всеми функциями прибора. Прибор имеет функцию записи в энергонезависимую память результатов измерений.
Прибор предназначен для работы в подземных выработках угольных шахт, опасных по газу (метан) и угольной пыли, является пыле- и влагозащищенным в соответствии с исполнением IP 54 по ГОСТ 14254-96 (МЭК 529-89).
Электрическое питание прибора осуществляется от встроенной заряжаемой литий-ионной аккумуляторной батареи.
Принцип измерений системы по измерительным каналам:
- объемной доли метана и диоксида углерода - оптический, основанный на избирательном поглощении инфракрасного излучения молекулами анализируемого газа в области длин волн 3,3-3,4 мкм;
- объемной доли кислорода и оксида углерода - электрохимический, анализируемый газ вступает в химическую реакцию с электролитом, заполняющим ячейку датчика.
Прибор имеет выходной сигнал, значения которого отображаются на встроенном графическом дисплее.
Прибор выполнен во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь ia» в соответствии с требованиями ГОСТ Р МЭК 60079-0, ГОСТ Р МЭК 60079-11 и может применяться в угольных шахтах, опасных по газу (метан) и пыли в соответствии с ГОСТ 24754-81 и ПБ 05-618-03. Маркировка взрывозащиты прибора Ex ia I Ma. Модификации приборов приведены в таблице 1.
Таблица 1
| Модификация | Контролируемый газ | |||
| Метан | Оксид углерода | Диоксид углерода | Кислород | |
| GaSense М1 | • | • | • | • |
| GaSense М2 | • | • | • | - |
| GaSense М3 | • | • | - | • |
| GaSense М4 | • | • | - | - |
| GaSense М5 | • | - | • | • |
| GaSense М6 | • | - | • | - |
| GaSense М7 | • | - | - | • |
| GaSense М8 | • | - | - | - |
Для предотвращения несанкционированного доступа один стягивающий винт корпуса прибора пломбируется.

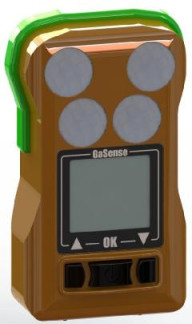

Внешний вид прибора представлен на рисунке 1. Схема пломбировки корпуса прибора от несанкционированного доступа приведена на рисунке 2.
Встроенное программное обеспечение (ПО) обеспечивает: выбор режима, проведение калибровки, установку уровней тревоги, прием, обработку и передачу измерительной информации от первичных измерительных преобразователей (датчиков), контроль и визуализацию технологических параметров.
Идентификационные данные ПО приведены в таблице 2. Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| GaSense | GaSense 1.bin | 1.0 | 0xF1A42C35 | CRC32 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Защита программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню "С" по МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 3. Таблица 3
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли определяемого компонента: | |
| CH4, % | от 0 до 2,5 |
| CO, млн-1 | от 0 до 100 |
| CO2, % | от 0 до 3 |
| O2, % | от 0 до 25 |
| Диапазон показаний объемной доли определяемого компонента: | |
| CH4, % | от 0 до 100 |
| CO2, % | от 0 до 5 |
| Пределы допускаемой основной абсолютной погрешности измерений | |
| CH4, % | |
| - в диапазоне измерений от 0 до 2 % | ± 0,1 |
| CO, млн-1 | |
| - в диапазоне измерений от 0 до 50 млн-1 | ± 5 |
| C О % О4 | |
| - в диапазоне измерений от 0 до 1 % | ± 0,1 |
| O2, % | ± 0,5 |
| Пределы допускаемой основной относительной погрешности измерений | |
| CH4, % | |
| - в диапазоне измерений св. 2 до 2,5 % | ± 5 |
| CO, млн-1 | |
| - в диапазоне измерений св. 50 до 100 млн-1 | ± 10 |
| C О % О4 | |
| - в диапазоне измерений св. 1 до 3 % | ± 10 |
| Пределы допускаемой дополнительной погрешности измерений от влия- | |
| ния изменения температуры окружающей и анализируемой сред в диапа- | |
| зоне эксплуатации относительно условий, при которых определялась ос- | |
| новная погрешность, по измерительному каналу объемной доли метана | |
| - абсолютной, % (в диапазоне измерений от 0 до 2 %) | ± 0,2 |
| - относительной, % (в диапазоне измерений св. 2 до 2,5 %) | ± 10 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности измерений от влия- | |
| ния изменения температуры окружающей и анализируемой сред на каж | |
| дые 10 oC относительно условий, при которых определялась основная | |
| погрешность, в долях от пределов допускаемой основной погрешности, | ± 1 |
| по измерительному каналу объемной доли диоксида углерода | |
| Время установления выходного сигнала Т0,9, с, не более | |
| CH4 | 30 |
| CO, CO2, O2 | 60 |
| Время установления выходного сигнала Т0,5, с, не более | |
| CH4 | 10 |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 115х70х35 |
| Масса, кг, не более | 0,3 |
| Электрическое питание | от заряжаемой литий-ионной аккумуляторной батареи |
| Потребляемая мощность, В А, не более | 5 |
| Условия эксплуатации: | |
| - диапазон температуры окружающей среды, °С - диапазон атмосферного давления, кПа | от 2 до 35 от 84 до 106,7 |
| - диапазон относительной влажности, % (при 25 °С) | от 25 до 95 |
| Интервал времени работы без корректировки показаний, мес | |
| CH4 | 12 |
| CO2 | 12 |
| CO | 3 |
| O2 | 3 |
| Время прогрева, с, не более | 120 |
| Время работы от аккумуляторной батареи, ч, не менее | 48 |
| Средний срок службы, лет | 5 |
| Маркировка взрывозащиты | Ex ia I Ma |
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на паспортную табличку на корпусе прибора.
Комплект поставки системы приведен в таблице 4. Таблица 4_
| Наименование | Количество |
| Упаковка | 1 шт. |
| Портативный газоанализатор "GaSense" | 1 шт. |
| Насадка для градуировки, ремешок | 1 шт. |
| USB-кабель | по требованию |
| Зарядное устройство | по требованию |
| Док-станция | по требованию |
| Методика поверки | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
осуществляется в соответствии с документом "Газоанализаторы портативные GaSense. Методика поверки МП 2012-1", утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 10.08.2012 г.
Основные средства поверки:
- ГСО-ПГС состава СН4/воздух № 3904-87;
- ГСО-ПГС состава СН4/воздух № 4272-88;
- ГСО-ПГС состава CO/воздух № 3843-87;
- ГСО-ПГС состава CO/воздух № 3844-87;
- ГСО-ПГС состава CO/воздух № 3847-87;
- ГСО-ПГС состава ТО^воздух № 3792-87;
- ГСО-ПГС состава ТО^воздух № 3793-87;
- ГСО-ПГС состава O^^^ № 3726-87;
- азот газообразный и жидкий высокой чистоты по ТУ 2114-004-05798345-2009;
- секундомер СОСпр., ТУ 25-1894.003-90, погрешность ± 0,2 с;
- ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4.
Методика измерений приведена в документе «Газоанализаторы портативные GaSense. Руководство по эксплуатации», 2012 г.
Нормативные документы, устанавливающие требования к газоанализаторам портативным "GaSense"
1) ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний.
2) ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
3) ГОСТ Р 52350.29.1-2010 Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
4) ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5) ГОСТ 14254-96 (МЭК 529-89) «Степени защиты, обеспечиваемые оболочками (Код IP)».
6) ГОСТ Р МЭК 60079-0-2007. "Взрывоопасные среды. Часть 0. Оборудование. Общие требования."
7) ГОСТ Р МЭК 60079-11-2010. "Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь "i".
8) ТУ 4215-001-06713073-2012. Портативные газоанализаторы "GaSense". Технические условия.
Газоанализаторы портативные GaSense применяются при выполнении работ по обеспечению безопасных условий и охраны труда.
| Зарегистрировано поверок | 23 |
| Поверителей | 3 |
| Актуальность данных | 18.11.2024 |
