| Номер в госреестре | 52547-13 |
| Наименование СИ | Рабочие эталоны 1-го разряда - источники микропотоков газов и паров |
| Обозначение типа СИ | ИМ-ВРЗ исп. ИМ-ВРЗ-24-М-И |
| Изготовитель | ООО "Мониторинг", г.С.-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 23.01.2018 |
| МПИ (интервал между поверками) | Первичная поверка |
| Описание типа | скачать |
Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ исполнение ИМ-ВРЗ-24-М-И (далее - ИМ) в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации фурфурилового спирта в газовых средах рабочим эталонам 2-го разряда и рабочим средствам измерений в соответствии с ГОСТ 8.578-2008.
Принцип действия - термодиффузионный.
ИМ представляют собой сосуды с проницаемыми стенками, заполненные фурфуриловым спиртом по ГОСТ 28960-91. Производительность ИМ (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от геометрических размеров (длина и диаметр) запаянной ампулы с фурфуриловым спиртом, а также от температуры термостатирования. Ампула изготовлена из полиэтилена низкого давления по ГОСТ 16338-85. При обдуве газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.
В зависимости от количества номинальных значений температуры и соответствующих значений производительности ИМ относятся к многозначным ИМ.

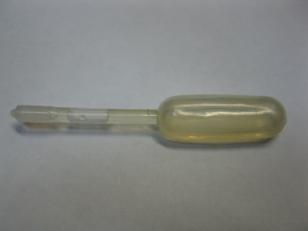

Внешний вид источников представлен на рисунке 1.
Предельным состоянием считают наличие вещества в ИМ менее 10 % от полной вместимости (визуально) или от массы (брутто).
ИМ относятся к невосстанавливаемым, неремонтируемым, однофункциональным
изделиям.
ИМ имеют следующие основные технические характеристики:
1 Диапазоны производительности приведены в таблице 1.
| Условное | Номинальное | Конструк- | Диапазон произ- | Температурный | |
| обозначение | Вещество | значение тем | тивное ис | водительности, | коэффициент |
| ИМ | пературы, Тн, Со | полнение | G^ мкг/мин | (а), градус-1 | |
| ИМ-ВРЗ-24- | Фурфурило- | 30,0 | И | 0,5 - 1,5 | 0,051 |
| М-И | вый спирт | 35,0 | И | 1 - 3 | |
| С5Н6О2 | 40,0 | И | 3 - 5 | ||
| Примечание: Конкретные значения производительности (G, мкг/мин) приведены в паспорте на ИМ. | |||||
2 Пределы допускаемой относительной погрешности (5о) ИМ (пределы допускаемой относительной погрешности значений производительности, воспроизводимых источником микропотока):
± 7 %, при производительности < 1,0 мкг/мин;
± 5 %, при производительности > 1,0 мкг/мин.
3 Допускаемое относительное отклонение производительности от заданного при заказе значения: не более ± 15 %;
4 Номинальные значения температур (Тн) приведены в таблице 1;
5 Коэффициент функции влияния температуры на производительность ИМ при (Тн ± 0,5) оС (температурный коэффициент) приведен в таблице 1;
6 Пределы допускаемой относительной погрешности температурного коэффициента ± 10 %;
7 Г абаритные размеры и конструктивное исполнение ИМ приведены в таблице 2.
8 Масса, не более: 20 г.
9 ИМ заполнены веществом не менее, чем на 70 % от полной вместимости.
10 ИМ заполнены веществом с содержанием основного компонента (С5Н6О2) не менее 98,5 %.
11 Гарантийный срок годности ИМ (интервал времени, в течение которого гарантируется неизменность метрологических характеристик ИМ с даты выпуска при соблюдении условий транспортировки, хранения и эксплуатации): 1 год.
Таблица 2. Конструктивное исполнение ИМ
| Условное обозначение исполнения | Особенность конструкции | Схема ИМ | Длина проницаемог о сосуда, мм | Наружный диаметр проницаемого сосуда, мм | |
| И | Ампула | Г ^ Т ) | 5 О о | 11.14 | |
| Примечание: Ампулы из полиэтилена (пипетки Пастера), модификация И, изготавливаются из полиэтилена низкого давления по ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия» | |||||
Знак утверждения типа наносится на паспорт и контейнер (упаковку), в котором хранится ИМ.
В комплект поставки ИМ входят:
1 Источник микропотоков (производительность ИМ определяется при заказе) - 1 шт.
2 Контейнер - 1 шт.
3 Паспорт -1 экз.
4 Свидетельство о поверке - 1 экз.
осуществляется при выпуске из производства по документу «Рабочие эталоны 1-го разряда -источники микропотоков газов и паров ИМ-ВРЗ исполнение ИМ-ВРЗ-24-М-И. Методика поверки» МП-242-1452-2012, утвержденным ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 19 ноября 2012 г.
Основные средства поверки:
- эталон сравнения - источник микропотоков газов и паров ИМ фурфурилового спирта Хд 2.706.140-ЭТ174 по ГОСТ 8.578-2008, относительная погрешность не более ± 2 %.
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К по ТТТДЕК 418319 009 ТУ ( № 45189-10 в Госреестре СИ РФ);
- газоанализатор-компаратор , относительное среднее квадратическое отклонение результата измерений (S^ не более 1,5 %.
*
Примечание. В качестве газоанализатора-компаратора может применяться газоанализатор ЭРИС-TVOC по ТУ 4215-025-56795556-2009.
Методика измерений приведена в документе «Источники микропотоков газов и паров ИМ-ВРЗ. Паспорт» ТТТДЕК 418319.008 ПС, 2011 г. ив руководствах по эксплуатации на термодиффузионные генераторы.
Нормативные и технические документы, устанавливающие требования к источникам микропотоков газов и паров ИМ-ВРЗ исполнение ИМ-ВРЗ-24-М-И
1 ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
2 Источники микропотоков газов и паров ИМ-ВРЗ. Технические условия ТТТДЕК 418319.008 ТУ
выполнение работ и оказание услуг по обеспечению единства измерений.
