Теплосчетчики ТЕПЛОТРОН-Т, 52548-13

Назначение

Теплосчетчики ТЕПЛОТРОН-Т предназначены для измерений и регистрации параметров теплоносителя (расхода, температуры, давления), количества теплоносителя и количества теплоты в водяных системах теплоснабжения.

Описание

Принцип действия теплосчетчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением, на основании известных зависимостей, количества тепловой энергии.

Теплосчетчики являются комбинированными средствами измерений, состоящими из функциональных блоков (составных частей) - средств измерений утвержденного типа: вычислителей количества теплоты ВКТ-7 (рег. номер 23195-11), электромагнитных расходомеров-счетчиков ПРЭТ-01 (рег. номер 51340-12), термопреобразователей сопротивления и их комплектов, и преобразователей давления, типы которых приведены в таблице 1.

Таблица 1

ГОСТ 22520-85 с выходным токовым сигналом в диапазоне изменения тока от 4 до 20 мА и платиновых термопреобразователей с номинальным сопротивлением 100 или 500 Ом с классом допуска не хуже В по ГОСТ 6651 -2009, зарегистрированные в Государственном реестре средств измерений.

Основные функциональные возможности теплосчетчиков:

-    ведение календаря и регистрация времени работы и времени отсутствия счета тепловой энергии;

-    представление на табло текущих значений измеряемых величин;

-    регистрация в энергонезависимых архивах и представление на табло часовых, суточных и месячных значений расхода, температуры, разности температур, разности масс и давления, итоговых значений объема, массы, тепловой энергии и времени наработки;

-    диагностика неисправностей составных частей теплосчетчика, допустимых диапазонов измерений, отсутствия напряжения питания и выбор режима работы теплосчетчика при наличии диагностируемых ситуаций;

-    представление измерительной и диагностической информации непосредственно или по линиям связи (коммутируемым или некоммутируемым) на внешние устройства (принтер, накопительный пульт, компьютер, модем) посредством интерфейсов RS232, RS485 и/или Ethernet.

Параметры электропитания, масса и габаритные размеры составных частей теплосчетчиков соответствуют требованиями их эксплуатационной документации.

Степень защиты составных частей теплосчетчиков от проникновения пыли и влаги не ниже IP54 по ГОСТ 14254-96.

Теплосчетчики соответствуют требованиям ГОСТ Р 51649-2000, а также ГОСТ Р ЕН 1434-1-2006 в части требований к метрологическим характеристикам.

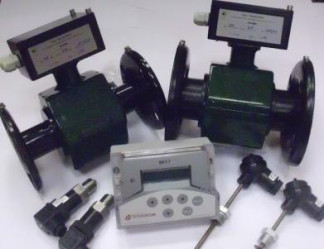

Внешний вид теплосчетчика приведен на рисунке 1.

Программное обеспечение

Вычислители теплосчетчиков имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 2.

Идентификационные данные ПО теплосчетчиков приведены в таблице 2.

Таблица 2

Основные функции частей программного обеспечения:

1)    Блок расчета расходов и объемов предназначен для расчетов их значений по результатам измерений выходных сигналов расходомеров;

2)    Блок расчета температур предназначен для расчетов значений температур и их разности по результатам измерений выходных сигналов термометров сопротивления;

3)    Блок расчета давлений предназначен для расчетов их значений по результатам измерений выходных сигналов преобразователей давления;

4)    Блок расчета масс и теплоты предназначен для расчетов их значений по результатам расчетов объемов, температур, разности температур и давлений;

5)    Блок архивации предназначен для расчетов и хранения средних и итоговых значений всех измеряемых величин;

6)    Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;

7)    Блок индикации предназначен для визуального отображения на табло вычислителя измерительной, диагностической и настроечной информации;

8)    Блок реального времени предназначен для измерения времени работы вычислителя, времени действия диагностируемых ситуаций и ведения календаря;

9)    Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений;

10)    Блок опроса клавиатуры предназначен для формирования команд управления работой вычислителя.

Составные части теплосчетчиков обеспечивают защиту от несанкционированного вмешательства в их работу. Способы защиты и места пломбирования составных частей теплосчетчиков приведены в их описаниях типа и эксплуатационной документации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений С по МИ 3286-2010.

Технические характеристики

Диапазоны измерений и пределы допускаемых значений относительных погрешностей при измерении параметров воды и количества теплоты в рабочих условиях применения соответствуют значениям, приведенным в таблице 3.

Примечание - Класс теплосчетчиков установлен с учетом метрологических характеристик его составных частей в соответствии с требованиями ГОСТ Р ЕН 1434-1-2006.

Условные обозначения величин, принятые в таблице 3:

-    Т > 16 - период измерения расхода, с;

-    t - температура теплоносителя, °С;

-    At, и Atmin - разность температур воды в подающем и обратном трубопроводе, ее наименьшее значение, измеряемое теплосчетчиком, и ее минимальное значение, измеряемое комплектом термопреобразователей, соответственно, °С;

-    Qmm и Qmax - минимальное и максимальное значение расхода соответственно, м3/ч. Пределы допускаемых значений относительной погрешности при измерении тепловой

энергии в отдельном трубопроводе, выраженные в процентах, соответствуют значениям, определяемым из выражения:

5 = ± [2,5 + 45/(t - t*)], где: t > 30 °С - значение температуры теплоносителя, °С;

20 °С - условно постоянное значение температуры холодной воды, °С.

Пределы допускаемых значений относительной погрешности вычислителя теплосчетчиков при измерении времени не превышают ± 0,01 %.

Теплосчетчики и их составные части устойчивы к отклонениям напряжения питания в диапазоне изменения от наименьшего до наибольшего значения напряжения, установленного в технической документации составных частей.

Теплосчетчики и их составные части прочны и герметичны при воздействии пробного давления, соответствующего не менее 1,25 от значения рабочего давления составной части.

Теплосчетчики обеспечивают свои технические характеристики в рабочих условиях эксплуатации, характеризующихся следующими воздействующими факторами:

-    температура окружающего воздуха в диапазоне от 5 до 50 °С;

-    относительная влажность воздуха не более 95 % при температуре до 30 °С;

-    атмосферное давление в диапазоне от 84 до 106,7 кПа;

-    синусоидальная вибрация частотой от 5 до 25 Гц с амплитудой смещения не более 0,1 мм. Средняя наработка на отказ 50000 ч.

Средний срок службы 12 лет.

Знак утверждения типа

наносится на лицевую панель вычислителя теплосчетчика в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Поверка

осуществляется по методике раздела 11 «Методика поверки» руководства по эксплуатации ТПТ 52830.002 РЭ «Теплосчетчики ТЕПЛОТРОН-Т», утвержденной ГЦИ СИ ФГУП «ВНИ-ИМ им. Д. И. Менделеева» в декабре 2012 г.

Перечень эталонов и вспомогательного оборудования, применяемых при поверке:

1.    Установка расходомерная: диапазон воспроизведения расхода в соответствии с диапазоном поверяемого расходомера, значения пределов относительной погрешности не более 1/3 от пределов допускаемой относительной погрешности измерений поверяемого преобразователя расхода;

2.    Паровой термостат типа ТП-5 для воспроизведения температуры кипения воды с погрешностью не более ± 0,03 °С;

3.    Нулевой термостат или сосуды Дьюара для воспроизведения температуры плавления льда с погрешностью не более ± 0,02 °С;

4.    Образцовый платиновый термометр сопротивления 2 разряда по ТУ 50-479-84;

5.    Комплекс для измерения давления цифровой ИПДЦ, диапазон воспроизведения давления от 0,1 до 1,6 МПа, пределы основной погрешности 0,02 и 0,05 %;

6.    Вольтметр универсальный В7-46/1. Диапазон измерений напряжения (0 - 300) В, погрешность ± 1 %;

7.    Частотомер электронно-счетный Ч3-64/1. Диапазон измерений частоты от 0,005 Гц до 150 кГц, относительная погрешность 110-6 %;

8.    Осциллограф светолучевой С1-34. Диапазон частот (0 - 50) МГц, относительная погрешность ± 3 %;

9.    Персональный компьютер.

10.    Стенд СКС6. Сопротивление 79,7; 110,4; 141,2 Ом, пг. ± 0,015 Ом; ток 1; 5; 20 мА, пг. ± 0,003 мА; частота 9,765625; 19, 53125; 312,5 Гц, пг. ± 0,003 %.

Сведения о методах измерений

Методика измерений приведена в руководстве по эксплуатации ТПТ 52830.002 РЭ «Теплосчетчики ТЕПЛОТРОН-Т».

Нормативные и технические документы, устанавливающие требования к теплосчетчикам ТЕПЛОТРОН-Т

1.    ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».

2.    ГОСТ Р ЕН 1434-1-2006. «Теплосчетчики. Часть 1. Общие требования».

3.    ТУ 4218-002-38152830-2012. «Теплосчетчики ТЕПЛОТРОН-Т. Технические условия».

Рекомендации к применению

осуществление торговли и товарообменных операций.
