Антенны измерительные логопериодические R&S HL046E, 52563-13

Назначение

Антенны измерительные логопериодические R&S HL046E предназначены для измерений напряженности (плотности потока энергии) электромагнитного поля совместно с измерительными приемными устройствами и его генерации совместно с измерительными генераторами в диапазоне частот от 80 до 3000 МГц.

Описание

Принцип действия антенн измерительных логопериодических R&S HL046E (далее -антенна) основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному приемному устройству.

При возбуждении электромагнитного поля с заданной плотностью потока входной разъем антенны подключается к выходу генератора.

Конструктивно антенна представляет собой V-образную антенну, состоящую из двух логопериодических антенн, соединенных параллельно и питаемых через общий полужесткий кабель (Рисунок 1). Такая конструкция обеспечивает ровную диаграмму направленности симметричную при вращении.

Каждая из двух логопериодических антенн — боковые секции антенны, конструктивно представляет собой решетку вибраторов, длина которых изменяется по логарифмическому закону.

Решетка вибраторов, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов.

В месте соединения боковых секций антенны под защитным пластиковым колпаком размещена резисторная нагрузка, которая улучшает согласование и равномерность частотной характеристики антенны. На противоположном конце закреплен коаксиальный разъем типа N.

Для удобства транспортировки боковые секции антенны могут быть сложены (прижаты к корпусу антенны).

Антенна может оснащаться передвижной треногой переменной высоты от 1 до 1,75 м.

Элементы антенны, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

4 С

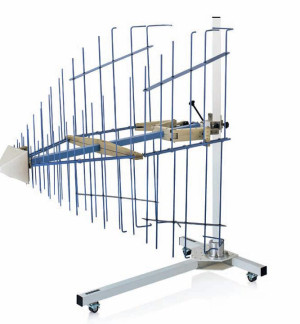

Рисунок 1 — Внешний вид антенны измерительной логопериодической R&S HL046E Метрологические и технические характеристики

Диапазон рабочих частот, МГц    от 80 до 3000.

Коэффициент усиления в диапазоне рабочих частот, дБ    от 4,9 до 12,1.

Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ    ± 2,6.

КСВН, не более    2,5.

Номинальное входное сопротивление, Ом    50.

Тип разъема    N.

Масса без треноги, кг, не более    17,0.

Габаритные размеры без треноги (ширина х высота х длина), мм, не более    1500x1500x1810. Рабочие условия применения:

-    температура окружающего воздуха, °С    от 5 до 40;

-    относительная влажность воздуха при 25 °С, %    до 70;

-    атмосферное давление, кПа (мм рт.ст.)    от 84 до 106,7 (от 630 до 800).

Знак утверждения типа

Знак утверждения типа наносится методом офсетной печати на маркировочный ярлык, расположенный в месте крепления коаксиального разъема типа N, и на титульный лист документа «Антенны измерительные логопериодические R&S HL046E. Руководство по эксплуатации» R&S HL046E РЭ» типографским способом.

Комплектность

Поверка

Осуществляется в соответствии с документом «Антенны измерительные логопериодические R&S HL046E. Методика поверки» R&S HL046E МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 20 апреля 2012 года.

Основные средства поверки

1    Рабочий эталон для поверки измерительных антенн РЭИА-1. Диапазон частот от 30 до 1000 МГц, диапазон измерения коэффициента калибровки от 0 до 50 дБ, пределы допускаемой погрешности коэффициента калибровки ±1,0 дБ.

2    Рабочий эталон для поверки измерительных антенн РЭИА-2. Диапазон частот от 0,3 до 18 ГГц, пределы допускаемой погрешности коэффициента калибровки ± 1,0 дБ.

3    Анализатор электрических цепей векторный ZVL3. Диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой погрешности измерения КСВН на частотах до 3000 МГц ± 5 %.

Сведения о методах измерений

«Антенны измерительные логопериодические R&S HL046E. Руководство по эксплуатации» R&S HL046E РЭ.

Нормативные документы, устанавливающие требования к

антеннам измерительным логопериодическим R&S HL046E

1    ГОСТ 8.560-94 Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.

2    ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
