| Номер в госреестре | 52566-13 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | GeoMax Zenith10, GeoMax Zenith20 |
| Изготовитель | "GeoMax AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 31.01.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая GeoMax ZenithlO, GeoMax Zenith20 предназначена для определения координат (приращения координат) точек земной поверхности.
Аппаратура геодезическая спутниковая GeoMax ZenithlO, GeoMax Zenith20 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая GeoMax Zenith10, GeoMax Zenith20 представляет собой компактный, пластиковый корпус, в который встроены внутренняя спутниковая антенна и приёмник. Управление осуществляется с помощью контроллера. Принимаемая со спутников информация записывается во внутреннюю память или на устанавливаемую microSD карту.

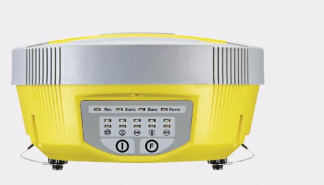

На передней панели аппаратуры геодезической спутниковой GeoMax Zenith10, GeoMax Zenith20 расположены кнопка питания и функциональная кнопка, а также светодиодный дисплей для отображения информации о статусе питания, количестве отслеживаемых спутников и прочей информации. Снизу расположен отсек для установки съемного аккумулятора питания, там же расположены слоты SIM карты и microSD карты.
Аппаратура геодезическая спутниковая GeoMax Zenith10, GeoMax Zenith20 оснащена следующими портами:
- 1 LEMO интерфейсный USB порт с четырехштырьковым разъёмом для подключения внешнего источника питания и для связи с персональным компьютером или контроллером;
- 1 LEMO интерфейсный RS232 порт с пятиштырьковым разъёмом для подключения внешнего источника питания и для связи с персональным компьютером или контроллером;
- 1 TNC порт для подключения внешней радиоантенны;
- 1 TNC порт для подключения внешней GSM-антенны.
| Г | ■=11 Raver ’ | |||
| 1 нес. | .рхя s: | :atic п-щ | ||
| гч | FSI | PI | 1»! | |
| 3=1 | ■сз ■ | И=Щ | СИ| | Я=Й1 |
| © | О | в | ф | 0 |
© ©
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой GeoMax ZenithlO, GeoMax Zenith20 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние крепёжные винты залиты специальным пломбирующим лаком.
Аппаратура геодезическая спутниковая GeoMax ZenithlO, GeoMax Zenith20 имеет встроенное ПО «Firmware Zenith10_20», а также офисное ПО «GeoMax Geo Office», устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Firmware Zenith10 20 | GMZ120502V1.50.bin | 1.5 | 2FB03480 | CRC32 |
| GeoMax Geo Office | GGO.exe | 3.1.1.0 | E536DEB2 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
| Наименование характеристик | Значение | |
| Zenith10 | Zenith20 | |
| Тип приёмника: | Многочастотный, многосистемный | |
| Количество каналов: | 72 | 120 |
| Принимаемые сигналы: | GPS: L1/L2/L2C ГЛОНАСС: L1/L2 Galileo | |
| Режимы измерений: | «Статика», «Быстрая Статика» «Кинематика», «Кинематика в реальном времени» | |
| Тип антенны: | Встроенная | |
| Допускаемая СКП измерений в режимах «Статика», «Быстрая Статика», мм: - в плане - по высоте | (5 + 0,5 -10-6 • D) (10 + 0,5 • 10-6 • D) где D - измеряемое расстояние в мм | |
| Допускаемая СКП измерений в режимах «Кинематика», «Кинематика в реальном времени», мм: - в плане - по высоте | (10 + 1 • 10-6 • D) (20 + 1 • 10-6 • d) где D - измеряемое расстояние в мм | |
| Источник электропитания (внешний): - напряжение, В | 9 - 18, номинально 12 | |
| Наименование характеристик | Значение | |
| Zenith10 | Zenith20 | |
| Источник электропитания (внутренний): - напряжение, В | 7,4 | |
| Диапазон рабочих температур, °С: | от -30 до +60 | |
| Габаритные размеры приемника (Диаметр х В), мм, не более: | 188 х 94 | |
| Масса приёмника, кг, не более: | 1,32 | |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой GeoMax Zenith10, GeoMax Zenith20.
| Наименование | Количество, ед. |
| Приёмник GeoMax Zenith10 или GeoMax Zenith20 | 1 |
| Аккумулятор | 2 |
| Зарядное устройство для аккумуляторов | 1 |
| Трегер | 1 |
| Адаптер трегера | 1 |
| Насадка с резьбой | 1 |
| Держатель контроллера | 1 |
| Антенна GSM | 1 |
| Радиоантенна* | 1 |
| Интерфейсный USB кабель | 1 |
| Рулетка для измерения высоты | 1 |
| Веха 2,5м | 1 |
| Руководство по эксплуатации | 1 |
| Транспортировочный кейс | 1 |
| Компакт-диск с ПО и документацией | 1 |
| Контроллер | 1 |
* - только для комплектации «Rover with UHF radio»
осуществляется в соответствии с МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая GeoMax Zenith10, GeoMax Zenith20. Руководство по эксплуатации».
Нормативные технические документы, устанавливающие требования к аппаратуре геодезической спутниковой GeoMax ZenithlO, GeoMax Zenith20
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 24 до 75000 м».
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения»;
4. Техническая документация «GeoMax AG», Швейцария.
- осуществление геодезической и картографической деятельности.
| Зарегистрировано поверок | 480 |
| Поверителей | 14 |
| Актуальность данных | 08.11.2024 |
