Системы информационно-измерительные и управляющие САРГОН-М, 52586-13

Назначение

Системы информационно-измерительные и управляющие «САРГОН-М» (далее -ИИУС «САРГОН-М») предназначены для непрерывного измерения и контроля параметров технологических процессов (давления, температуры, расхода, параметров вибрации, силы и напряжения постоянного и переменного тока и других) при управлении технологическими процессами.

Описание

ИИУС «САРГОН-М» являются проектно-компонуемыми системами, возникающими как законченное изделие непосредственно на объекте эксплуатации.

ИИУС «САРГОН-М» реализуют следующие основные функции:

•    измерение и отображение значений технологических параметров, архивирование и документирование информации;

•    предупредительная и аварийная сигнализация;

•    распределенное и/или централизованное программно-логическое управление исполнительными устройствами объекта;

•    автоматическое регулирование технологических процессов;

•    реализация технологических защит и блокировок;

•    расчет технико-экономических показателей.

В состав ИИУС «САРГОН-М» входят:

•    первичные измерительные преобразователи (датчики) для преобразования физических величин в унифицированные сигналы силы постоянного тока (4.. .20 мА, 0.. .20 мА, ±20 мА, 0.5 мА), напряжения постоянного тока (±10 В, 0.10 В, ±5 В, 0.5 В, 1.5 В) или в электрическое сопротивление постоянному току (0.4 кОм);

•    программно-технический комплекс (НТК) «САРГОН», включающий программное обеспечение (ПО) и технические средства (ТС):

-    встроенные и удаленные модули аналогового ввода, преобразующие аналоговые сигналы в цифровой код;

-    встроенные и удаленные модули аналогового вывода для формирования сигналов управления и регулирования;

-    встроенные и удаленные модули дискретного ввода, преобразующие дискретные сигналы в цифровой код;

-    встроенные и удаленные модули дискретного вывода для формирования сигналов управления и регулирования;

-    промышленные контроллеры и процессорные модули распределенных контроллерных систем, осуществляющие опрос модулей УСО, обработку полученной измерительной информации и формирование сигналов автоматического управления по заданной программе, самодиагностику функционирования системы, резервирование каналов измерения, управления и сигнализации;

-    цифровые линии связи полевого уровня между контроллерами/процессорными модулями и удаленными модулями УСО;

-    шкафы электромонтажные для установки ТС;

-    автоматизированные рабочие места (АРМ) инженеров и операторов на базе IBM PC-совместимых компьютеров для расширенной обработки сигналов, визуализации технологических параметров, выполнения расчетов, оперативного управления объектом, ведения протоколов и архивации данных;

-    пульты операторов;

-    сервера;

-    сетевое оборудование;

-    устройства электропитания.

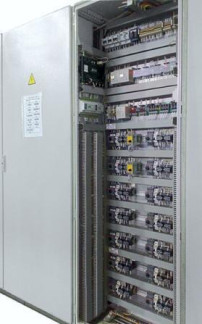

Общий вид аппаратного шкафа ПТК «САРГОН», входящего в состав ИИУС «САР-ГОН-М», представлен на рисунке 1. Основные компоненты ПТК «САРГОН» представлены на рисунке 2.

ИИУС «САРГОН-М» включают измерительные каналы (ИК) следующих видов:

1 Каналы измерения давления, разности давлений, гидростатического давления (уровня), виброскорости, силы, напряжения и мощности переменного тока, температуры вида «первичный преобразователь - модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

-    первичные измерительные преобразователи:

•    датчики избыточного давления ТЖИУ.406-1Ех-11, ТЖИУ.406-1Ех-12 (Госре-естр №18510-08), Элемер-100 ДИ-1141М, Элемер-100 ДИ-1151, Элемер-100 ДИ-1161, Элемер-100 ДИ-1171 (Госреестр №39492-08), МТ100Р (Госреестр №49083-12), EJA530A (Госреестр №14495-09), EJX530A (Госреестр №28456-09);

•    датчики абсолютного давления Элемер-100 ДА-1020, Элемер-100 ДА-1030, Элемер-100 ДА-1040, Элемер-100 ДА-1050, Элемер-100 ДА-1051, Элемер-100 ДА-1060, Элемер-100 ДА-1061 (Госреестр №39492-08), EJA510A (Госреестр №14495-09), EJX510A (Госреестр №28456-09);

•    датчики разрежения Элемер-100 ДВ-1241М (Госреестр №39492-08), EJX110A (Госреестр №28456-09);

•    датчики разности давлений Элемер-100 ДД-1410М, Элемер-100 ДД-1420, Эле-мер-100 ДД-1422Е, Элемер-100 ДД-1430, Элемер-100 ДД-1440, Элемер-100 ДД-1460 (Госреестр №39492-08), Сапфир-22МТ-2440, Сапфир-22МТ-2420 (Госреестр № 44236

10), EJA110A (Госреестр №14495-09), EJX110A (Госреестр №28456-09);

•    датчики давления-разрежения Элемер-100 ДИВ-1312, Элемер-100 ДИВ-1341М (Госреестр №39492-08), EJX530A (Госреестр №28456-09);

•    аппаратура контроля механических параметров турбоагрегатов «Актив» (Госреестр №18840-04);

•    аппаратура «Вибробит 100» (Госреестр №19655-05);

•    системы контроля, управления и диагностики ИТ14 (Госреестр №27926-10);

•    преобразователь измерительный переменного тока Е854-М1 (Госреестр №13214-92);

•    преобразователь измерительный напряжения переменного тока Е855-М1 (Гос-реестр №13215-92);

•    преобразователь измерительный активной и реактивной мощности трехфазного тока Е849-М1 (Госреестр №7604-10);

•    преобразователь измерительный трехфазного тока активной мощности Омь-7 (Госреестр №18008-98);

•    термопреобразователи с унифицированным выходным сигналом ТСМУ-205-Н (100М), ТСПУ-205-Н (100П), ТСПУ-205-Н (Pt100) (Госреестр №15200-06);

•    термопреобразователи с унифицированным выходным сигналом ТХАУ-205-Н (ТХА(К)) (Госреестр №15200-06);

-    модули ввода аналоговых сигналов:

•    модули    М831А/M931А/W931A,    М842А/M942А/W942A, М851А/M951А/W951A, М845А1/M945А1/W945А1, M941A устройства программного управления TREI 5B-04/05 (Госреестр №31404-08);

•    модули А4 9AIO контроллера промышленного АРМКОНТ (Госреестр №40350

09).

2 Каналы измерения напряжения и силы постоянного тока вида «модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

- модули ввода аналоговых сигналов:

•    модули    М831А/M931А/W931A,    М842АМ942А/№942А, М851А/M951А/W951A, М845А1М945А1А№945А1, М845А3/M945А3/W945А3 M941A устройства программного управления TREI 5B-04/05;

•    модули А4 9AIO контроллера промышленного АРМКОНТ.

3    Каналы измерения температуры вида «первичный преобразователь (термопреобразователь сопротивления) - модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

-    первичные измерительные преобразователи - термопреобразователи сопротивления с НСХ по ГОСТ 6651-2009 (или по ГОСТ 6651-78 - для изделий, изготовленных до 1999 г.)

-    модули ввода аналоговых сигналов:

•    модули М831АМ931А/№931А, М831Т/M931Т/W931T, М835ТМ935Т/№935Т, М845А2^945А2^945А2 устройства программного управления TREI 5B-04/05;

•    модули А4 8LI контроллера промышленного АРМКОНТ.

4    Каналы измерения температуры вида «первичный преобразователь (термопара) -модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

-    первичные измерительные преобразователи - преобразователи термоэлектрические (термопары) с НСХ по ГОСТ Р 8.585;

-    модули ввода аналоговых сигналов:

•    модули М831А/M931А/W931A, М845А2М945А2/№945А2 устройства программного управления TREI 5B-04/05;

•    модули А4 8LI контроллера промышленного АРМКОНТ.

5    Каналы измерения расхода вида «первичный преобразователь (датчик разности давлений) - модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

-    первичные измерительные преобразователи:

•    датчики разности давлений Элемер-100 ДД-1410М, Элемер-100 ДД-1420, Эле-мер-100 ДД-1422Е, Элемер-100 ДД-1430, Элемер-100 ДД-1440, Элемер-100 ДД-1460 (Госреестр №39492-08), Сапфир-22МТ-2440, Сапфир-22МТ-2420 (Госреестр № 44236

10), EJA110A (Госреестр №14495-09), EJX110A (Госреестр №28456-09);

-    модули ввода аналоговых сигналов:

•    модули    М831АМ931А/№931А,    М842АМ942А/№942А, М851А/M951А/W951A, М845А1/M945А1/W945А1, М845А2М945А2/№945А2, M941A устройства программного управления TREI 5B-04/05;

•    модули А4 9AIO контроллера промышленного АРМКОНТ.

6    Каналы измерения расхода вида «первичный преобразователь (расходомер ультразвуковой) - модуль ввода аналоговых сигналов», в состав которых входят следующие компоненты:

-    первичные измерительные преобразователи

•    расходомеры жидкости ультразвуковые УРЖ2КМ (Госреестр №23363-12);

•    расходомеры-счетчики жидкости ультразвуковые US800 (Госреестр №21142

11)

-    модули ввода аналоговых сигналов:

•    модули    М831АМ931А/№931А,    М842АМ942А/№942А, М851А/M951А/W951A, M941A устройства программного управления TREI 5B-04/05;

•    модули А4 9AIO контроллера промышленного АРМКОНТ.

7 Каналы цифро-аналогового преобразования, в состав которых входят следующие компоненты:

- модули вывода аналоговых сигналов:

•    модули M831V, M931V, W931V устройства программного управления TREI 5B-04/05;

•    модули А4 9AIO контроллера промышленного АРМКОНТ.

Программное обеспечение

Программное обеспечение ИИУС состоит из программного обеспечения ПТК «САРГОН» (ПО ПТК) и прикладного программного обеспечения. ПО ПТК предназначено для разработки и исполнения прикладного программного обеспечения, а также для выполнения тестирования, настройки и обслуживания технических средств системы.

В состав ПО ПТК «САРГОН» входят:

•    операционные системы;

•    исполнительные системы реального времени TkA:

-    графическая система реального времени TkA6w;

-    контроллерная система реального времени TkA6ce

•    средства разработки:

-    система технологического программирования TkAprog;

-    система технологического проектирования TkAconf;

-    графический конфигуратор мнемосхем TkAdraw;

-    редактор палитр PalCr

•    средства тестирования:

-    система для удаленного сетевого тестирования контроллеров и модулей УСО «MFC_Test»;

•    генератор отчетов:

-    конструктор отчетов;

-    программа просмотра отчетов.

Идентификационные данные ПО ПТК «САРГОН» представлены в таблице 1.

Таблица 1

Метрологические характеристики нормированы с учётом влияния на них ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Основные метрологические характеристики ИК ИИУС «САРГОН-М» приведены в таблице 2.

Таблица 2

Диапазон измерений

Наименование ИК (измеряемая величина)

Тип первичного преобразователя

Пределы допуск. осн. погрешности датчика (±)

Модуль контроллера

Пределы допуск. осн. погрешности модуля контроллера Ук (±)

Пределы допускаемой основной погрешности ИК (±)

ИК вида 1

Разреже

ние

Давление-разрежение (для разрежения верхний предел со знаком «-» )

-4...0 кПа -6...0 кПа -10.0 кПа -1.0 кПа -16.0 кПа -25.0 кПа -40.0 кПа -60.0 кПа -100.0 кПа

-10.10 кПа -100.100 кПа -500.500 кПа -0,5.14 МПа

Элемер-100 ДВ-1241М

Уд = 0,15 %

М831А М931А W931A M842A M942A W942A М851А М951А W951A M845A1 M945A1 W945A1 M941A A4 9AIO

EJX110A

Уд = 0,025 %

Примеч. 2

Элемер-100

ДИВ-1312,

Уд = 0,15 %

Элемер-100

ДИВ-1341М от 0,025 % до 0,1 %

-100.200 кПа -0,1.2 МПа -0,1.50 МПа

EJX530A

Уд = 0,1 %

Диапазон измерений

12 мм/с, 30 мм/с

0,2

0,5

12 мм/с 15 мм/с 30 мм/с

Вибро

скорость

(СКЗ)

0,4

0,4

0,8

Тип первичного преобразовате

ля

Актив

Вибробит 100

Пределы допуск. осн. погрешности датчика

(±)

Наименование ИК (измеряемая величина)

8д = 4+ 0,4-•(Хк/Х-1) %

8д = 2,5 %

Модуль контроллера

Пределы допуск. осн. погрешности модуля контроллера Ук (±)

Пределы допускаемой основной погрешности ИК

(±)

8д = 3+0,05 • •(Уд/УИзМ) %

0,1.

100 мм/с

ИТ-14

Актив

Уд = 2,0 %

2.0.2 мм

Расстояние (осе вой сдвиг)

Вибробит 100

Уд = 2,5 %

0.2 мм

Уд = 2,0 %

ИТ-14

±15 мм

Ад = =1,0 об/мин

1.4000 об/мин

Актив

Частота

вращения

160.4000

об/мин

Вибробит 100

8д = 2,0 %

ИТ-14

М831А М931А W931A M842A M942A W942A М851А М951А W951A M845A1 M945A1 W945A1 M941A A4 9AIO

Е854-М1

Е855-М1

Примеч. 2

Е849-М1

Омь-7

Активная мощность переменного тока

Напряжение переменного тока

Сила переменного тока

5 А 120 В СоБф 0.-1 ...0...+1...0 (0...600*Ki*Ku Вт, где Ki - ко-эф.трансф.тока, Ku - коэф. трансф.напр.)

0,6.5000

об/мин

125 В .250 В 400 В 500 В

0,5 А

1.0    А 2,5 А

5.0    А

Ад = =0,5 об/мин

Уд = 0,5 %,

Уд = 1,0 %

Уд = 0,5 %

Уд = 0,5 %

Уд = 0,5 %

от 0,025 % до 0,1 %

-50.50 °С -50.75 °С -50.100 °С -50.150 °С -50.180 °С 0.50 °С

ТСМУ-205-Н

(100М),

ТСПУ-205-Н

(100П),

ТСПУ-205-Н

(Pt100)

Сигналы от термо-преобразователей сопротивления

Уд = 0,25 %

.100°С .150°С .180°С 200 °С 300 °С 500 °С

Примечания:

1    Пределы допускаемых значений погрешностей для термопреобразователей сопротивления по ГОСТ 6651-2009, для термопар - по ГОСТ Р 8.585-2001.

2    Пределы допускаемой основной погрешности ИК рассчитываются по формуле (1), если погрешность датчика, входящего в состав ИК - приведенная (уд ), по формуле (2), если погрешность датчика - относительная (8д), или по формуле (3), если погрешность датчика - абсолютная (Ад) (в этом случае приведенная погрешность контроллера тоже приводится к виду абсолютной погрешности по формуле (4)). При расчете основной погрешности ИК погрешности измерительных компонентов приводят ко входу или выходу ИК.

g ИК = g д + g к ,    (1) g • D

d ИК = d д + X ’    ^2)

АИК = Ад + Ак ,    (3)

g • D

Д к =Ьк-,    (4)

к 100

где gд , gк - пределы допускаемой основной приведенной погрешности датчика и модуля контроллера, соответственно, % от нормирующего значения;

5д - пределы допускаемой относительной погрешности датчика, % от измеренного значения;

Ад , Ак - пределы допускаемой основной абсолютной погрешности датчика или модуля контроллера, соответственно, единицы измеряемой физической величины;

D - нормирующее значение, единицы измеряемой физической величины;

Х - измеренное значение параметра, единицы измеряемой физической величины.

3    Пределы допускаемой погрешности ИК, преобразующих сигналы термопар, указаны без учета погрешности канала компенсации температуры холодного спая и погрешности термокомпенсационного датчика (все погрешности суммируются). Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая ± 0,1 %. В качестве термокомпенсационного датчика используется ТСП 100П или ТСП 50П с диапазоном (-50.+200) °С, класс допуска В, пределы допускаемой погрешности ± (0,3 + 0,005 |t|) °С.

4    Границы, в которых с вероятностью равной 0,95 должна находиться погрешность ИК Дик в рабочих условиях применения, рассчитывают по формуле (5), при этом приводят форму представления основных и дополнительных погрешностей измерительных компонентов к единому виду (приведенная, относительная, абсолютная, к входу или выходу ИК)

Дик=wHzDJ •    (5)

V j=1.k

где Дси - предел допускаемых значений погрешности измерительного компонента ИК в рабочих условиях применения, который вычисляют по формуле (6):

Дси До + S Дг,    (6)

i=1...n

где До - предел допускаемых значений основной погрешности измерительного компонента;

Дг - предел допускаемой дополнительной погрешности измерительного компонента от i-го влияющего фактора в рабочих условиях применения при общем числе n учитываемых влияющих факторов.

Рабочие условия применения:

• температура окружающего воздуха - от минус 40 до плюс 60 °С (для модулей); для некоторых процессорных модулей рабочий диапазон от плюс 5 до плюс 55 °C; для компьютеров - от плюс 10 до плюс 35 °С; для датчиков рабочий диапазон определяется рабочими условиями их применения;

•    нормальная температура - (25 ± 5) °С;

•    относительная влажность - от 10 до 95 % при температуре плюс 35 °С;

•    атмосферное давление - от 84,0 до 106,7 кПа;

+22 +2

•    питание от сети переменного тока напряжением (220 -33) В частотой (50 - 3) Гц;

•    температура хранения - от минус 40 до плюс 70 °С.

Срок службы - 10 лет.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации (РЭ) типографским способом.

Комплектность

В комплект поставки ИИУС «САРГОН-М» входят технические устройства, программное обеспечение и документация, конкретный тип, состав и количество которых определяется картой заказа или договором на поставку.

В состав поставки в общем случае входят:

-    основной комплект компонентов системы;

-    комплект ЗИП на три года эксплуатации;

-    комплект расходуемых материалов на гарантийный период эксплуатации;

-    кабельная продукция (возможна поставка заказчиком согласно проектной спецификации);

-    конструкторская документация и документация на ПО;

-    сервисное и наладочное оборудование;

-    комплект ПО на носителях;

-    эксплуатационная документация по ГОСТ 2.601, в том числе методика поверки;

-    разрешительная документация на оборудование и ПО (лицензии, разрешения, сертификаты).

Поверка

осуществляется по методике «Системы информационно-измерительные и управляющие «САРГОН-М». Методика поверки. АГСН.420011.001МП», утвержденной ГЦИ СИ ФГУП «ВНИИМС» 15.11.2012 г.

Перечень основных средств поверки вторичной (электрической) части системы приведён в таблице 3.

Поверка первичной части ИК (датчиков) осуществляется с помощью средств поверки, указанных в методиках поверки на соответствующие датчики.

Таблица 3 - Основные средства поверки вторичной (электрической) части системы

Сведения о методах измерений

Методы измерений изложены в документе «Системы информационноизмерительные и управляющие «САРГОН-М». Руководство по эксплуатации. АГСН.420011.001РЭ».

Нормативные и технические документы, устанавливающие требования к системам информационно-измерительным и управляющим «САРГОН-М»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ТУ 4250-003-29231163-2011 (АГСН.420011.001ТУ) «Системы информационноизмерительные и управляющие «САРГОН-М». Технические условия»

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
