| Номер в госреестре | 52589-13 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | GSZ 10, GSZ 20 |
| Изготовитель | "RITZ Instrument Transformers GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 31.01.2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения GSZ10, GSZ20 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, применяются в установках переменного тока промышленной частоты в электро- сетях от
6 до 20 кВ.

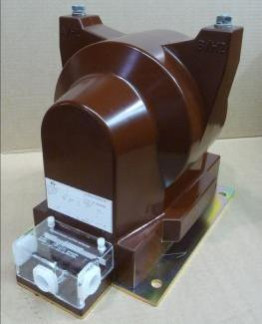

Трансформаторы напряжения GSZ10, GSZ20 представляют собой масштабные преобразователи индуктивного типа. Первичная обмотка имеет два изолированных вывода. Первичная и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию. Трансформаторы данного типа имеют до трех вторичных обмоток- одну или две основных измерительных и дополнительную. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. На основании трансформатора имеется клемма для заземления с винтом М8. Клеммы выводов вторичных обмоток позволяют подсоединять провода сечением до 6 мм2. Клеммная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа. Изготавливаются модификации трансформаторов двух видов на различные наибольшие рабочие напряжения, обозначаемые как GSZ10, GSZ20.
| Наименование параметра | GSZ10 | GSZ 20 |
| наибольшие рабочие напряжения, кВ | 12 | 24 |
| номинальные первичные напряжения, кВ | 6; 10 | 13,8; 15; 15,75; 20.0 |
| номинальные вторичные напряжения, В | ||
| - обмотки для измерений | 100; 110 | |
| - дополнительные обмотки | 100/3; 100/V3 | |
| классы точности/ номинальные вторичные на | ||
| грузки, В А: | ||
| - обмотки для измерений | 0,2/2,5-30; 0,5/5-100; 1,0/30-240 | |
| - дополнительные обмотки | 3Р/5-100; 6Р/5-100 | |
| предельная мощность, В-А | ||
| - обмотки для измерений | 500 | 600 |
| - дополнительные обмотки | 100 | 100 |
| номинальная частота, Г ц | 50 | 50 |
| масса не более, кг | до 25 | до 39 |
| габаритные размеры (Ш х Д х В), мм | 195 х 336 x 240 | 246 х 372 x 300 |
Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -45 до 55 °С.
Знак утверждения типа наносится на табличку трансформатора методом наклейки и на паспорт типографским способом.
Трансформатор напряжения - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки: Трансформаторы напряжения эталонные: НЛЛ-15 и НЛЛ-35, класс точности 0,05. Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения GSZ10, GSZ20 фирмы «RITZ Instrument Transformers GmbH», Германия.
Нормативные документы, устанавливающие требования к трансформаторам напряжения GSZ10, GSZ20
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "Трансформаторы напряжения. Методика поверки".
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
