Назначение
Счетчики электрической энергии СЭ101 (далее - счетчики) предназначены для измерений и учета активной электрической энергии в однофазных сетях переменного тока промышленной частоты для расчётов в одно- или многотарифном режиме за потреблённую энергию.
Описание
Принцип действия счетчика основан на перемножении входного сигнала тока и напряжения с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов микроконтроллером дает количество активной энергии, отображаемое на дисплее электронного отсчетного устройства.
Счетчики содержат: реле управления нагрузкой (в зависимости от модификации), датчики тока (шунт и трансформатор), микроконтроллер, энергонезависимую память данных, жидкокристаллический дисплей (далее - ЖКИ) для просмотра измеряемой информации, оптическое испытательное выходное устройство для поверки (светодиод), интерфейс RS-485 и IrDa-порт, встроенные часы, позволяющие вести учет активной электрической энергии по тарифным зонам суток. Ход часов при отсутствии питания не менее 10 лет.
Счетчики контролируют разницу потребления электрической энергии на двух датчиках тока по фазе и нулю.
Реле управления нагрузкой производит отключение абонента при наличии задолженности перед энергосбытовой организацией (ТСЖ, управляющей компанией). Подключение абонента происходит после погашения задолженности. Подключение/отключение абонента происходит по команде диспетчера контролирующей организации.
IrDa порт, расположенный на лицевой панели, предназначен для связи компьютера со счетчиком во время его обслуживания после продажи, а также для прямого обмена данными и параметризации счетчика при помощи специального программного обеспечения «Counter V1.5».
Счетчик оснащен сигнальным светодиодом и кнопками расположенными на его передней панели. Кнопки позволяют изменять режим работы, и отображения на ЖКИ измеряемых величин.
В зависимости от модификаций счетчики могут обладать разными функциональными возможностями. Различия функциональных возможностей приведены в таблице 1
Таблица 1.
№ п.п | Функции | Условное обозначение счётчика |
СЭ101С | СЭ101Р |
1 | Функция управления нагрузкой | НЕТ | ДА |
2 | Интерфейс RS-485 | НЕТ | ДА |
Счетчик обеспечивает измерение и учет:
- количество активной электрической энергии нарастающим итогом суммарно и раздельно по тарифам;
Счетчик обеспечивает вывод на индикацию:
- количество активной электрической энергии нарастающим итогом суммарно и раздельно по тарифам;
- текущего времени;
- текущей даты;
- ток нагрузки (без нормирования погрешности);
- напряжение сети (без нормирования погрешности);
- активную мощность (без нормирования погрешности)
В случае выхода из строя ЖКИ данные можно считать через каналы связи RS-485 и IrDa порта при помощи специального программного обеспечения «Counter V1.5»

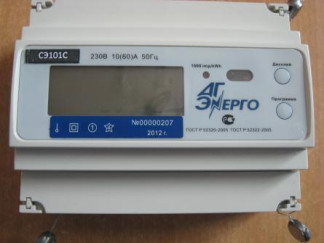

Фотографии общего вида счётчиков, с указанием схемы пломбировки, приведены на рисунке 1.
Место пломбировки энергосбытовой организации
Место пломбировки энергосбытовой организации
N
ш
Программное обеспечение
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 2. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Идентификационные данные программного обеспечения (далее - ПО) счётчиков указаны в таблице 2.
Таблица 2_
Наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
— | 1.2 | — | --- |
Программное обеспечение может быть проверено, установлено или переустановлено только на предприятии - изготовителе с использованием специальных программнотехнических устройств.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Таблица 3
Наименование величины | Значение |
Класс точности по ГОСТ Р 52322-2005 | 1 |
Номинальное напряжение, В | 230 |
Расширенный рабочий диапазон напряжения, В | от 175-270 |
Базовый /максимальный ток, А | 10/60 |
Номинальное значение частоты, Г ц | 50 |
Стартовый ток (чувствительность), А, не более: | 0,04 |
Основная абсолютная погрешность внутренних часов, не более , с/сутки | ± 3 |
Дополнительная температурная погрешность внутренних часов, не более, с/°С/сутки: при температуре от минус 10 до плюс 45 °С при температуре от минус 40 до минус 10 °С при температуре от плюс 45 до плюс 60 °С | ± 0,3 ± 0,5 ± 0,5 |
Передаточное число импульсного выхода счетчика электроэнергии, имп/кВтч: | 1600 |
Потребляемая мощность, В-А (Вт), не более: по цепи напряжения по цепи тока | 01 5 ( 2) |
Количество тарифов | от 1 до 4 |
Установленный диапазон рабочих температур, С: | от минус 40 до + 60 |
Время наработки на отказ, не менее, час | 180 000 |
Средний срок службы электросчетчика, лет, не менее | 30 |
Срок сохранения информации при отключении питания, не менее, лет | 10 |
Масса электросчетчика, не более, кг. | 0,56 |
Габаритные размеры электросчетчика (длина; ширина; высота), не более, мм | 100; 126; 66 |
Знак утверждения типа
Знак утверждения типа наносят на специальную табличку на лицевой панели счетчика методом офсетной печати или другим способом, не ухудшающим качества, на титульный лист эксплуатационных документов типографским способом.
Комплектность
В комплект поставки входят:
Обозначение | Наименование | Кол-во |
Согласно записи в свидетельстве о приемке | Счетчик электрической энергии СЭ101 | 1 шт. |
| Упаковка | 1 шт. |
АГЦЕ.37079396.001 ФО | Формуляр | 1 экз. |
АГЦЕ.37079396.001 РЭ | Руководство по эксплуатации* | 1 экз. |
АГЦЕ.37079396.001 ПМ | Методика поверки* | 1 экз. |
| Специальное программное обеспечение «Counter ver.1.5»* | 1 шт. |
Согласно спецификации | Кабель-преобразователь интерфейсов USB* | |
Примечание:
* - поставляется по отдельному заказу.
Поверка
осуществляется в соответствии с документом «Счётчики электрической энергии СЭ101». Методика поверки» (АГЦЕ.37079396.001 ПМ), утвержденным ФГУП «ВНИИМС» в декабре 2012 г. Перечень основного оборудования, необходимого для поверки включает в себя:
- измерительная установка для поверки счетчиков электрической энергии ЦУ6800Р с эталонным счётчиком класса точности 0,2;
- универсальная пробойная установка УПУ-10;
- секундомер СО спр-2б, класс точности 2.
Сведения о методах измерений
Методика измерений на счётчики электрической энергии СЭ101 приведена в документе «Счётчики электрической энергии СЭ101. Руководство по эксплуатации» (АГЦЕ.37079396.001 РЭ).
Нормативные и технические документы, устанавливающие требования к счётчики электрической энергии СЭ101
ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».
ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2».
ТУ 4228-001-37079396-2012 Счетчики электрической энергии СЭ101 «Технические условия».
Рекомендации к применению
осуществление торговли и товарообменных операций.
