Стенды тормозные Cartec BDE мод. 500, 2204, 2304, 3004, 3504, 4504, 4050, 52604-13

Назначение

Стенды тормозные Cartec BDE модели 500, 2204, 2304, 3004, 3504, 4504, 4050 предназначены для измерений:

-    тормозной силы, развиваемой тормозными системами автотранспортных средств;

-    массы транспортного средства, приходящейся на ось;

-    усилия на органах управления тормозной системой автотранспортных средств;

-    давления сжатого воздуха в тормозном приводе.

Описание

В основу работы стендов тормозных Cartec BDE модели 500, 2204, 2304, 3004, 3504, 4504, 4050 положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, "дорога" движется с заданной скоростью. Роль дороги выполняют две пары роликов, на которые устанавливаются колеса одной оси автомобиля. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение автомобиля со скоростью 2,6, 3,4, 5,0 или 5,4 км/ч.

Одновременно производится испытание тормозов колес одной оси передней или задней. При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода. Корпус мотор-редуктора подвешен балансирно. Реактивный момент, возникающий на корпусе мотор-редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной системой и передается на персональный компьютер и дисплей пульта управления.

Конструктивной основой ходовой части стендов Cartec BDE модели 500, 2204, 2304, 3004, 3504, 4504, 4050 является опорное устройство, выполненное в виде несущей рамы, в которой размещаются блоки ходовых опорных роликов. В зависимости от модификации стендов конструкция рамы может быть выполнена в виде моноблока, в которой размещены два блока ходовых роликов, либо в виде двух отдельных рам с размещенными в них блоками ходовых роликов для установки каждого колеса диагностируемой оси автомобиля. Привод ведущего ролика осуществляется от мотор - редуктора, состоящего из электродвигателя и жестко соединенного с ним редуктора.

Корпус мотор - редуктора установлен в подшипниковых опорах. Реактивный момент корпуса при торможении через рычаг воспринимается силоизмерительной системой, состоящей из датчика и преобразователя. Крутящий момент от вала мотор - редуктора посредством механических передач передается на ведущий и ведомый ходовые ролики, на которые устанавливается колесо автомобиля. Диаметр роликов и расстояние между ними выбраны в соответствии с условиями обеспечения устойчивого положения автотранспортного средства на стенде во всех режимах испытаний тормозных систем.

Измерение усилий, прикладываемых к органам управления тормозными системами автомобилей, производится с помощью тензорезисторного датчика, размещенного в корпусе специальной формы. Датчик с помощью провода и разъема подключается к приборной стойке стенда.

Стенды тормозные Cartec BDE модели 500, 2204, 2304, 3004, 3504, 4504, 4050 могут выпускаться в различных модификациях. В зависимости от модификации наименование модели может дополняться различными буквами и цифрами.

Все модели стендов могут быть укомплектованы устройством для измерений усилий, прикладываемых к педали тормоза.

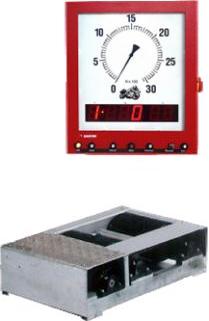

Общий вид стендов тормозных Cartec BDE

Программное обеспечение

Программное обеспечение разработано специально для стендов тормозных Cartec BDE модели 500, 2204, 2304, 3004, 3504, 4504, 4050 и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

Программное обеспечение зарегистрировано как интеллектуальная собственность «Snap-On Equipment S.r.l. a Unico Socio» и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на приборную стойку стендов тормозных Cartec BDE модели 500, 2204, 2304, 3004, 3504, 4504, 4050, методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

-    стенд тормозной, в комплекте    1 штука;

-    комплект принадлежностей и приспособлений    1 комплект;

-    руководство по эксплуатации    1 экземпляр;

-    методика поверки    1 экземпляр. По отдельному заказу поставляется калибровочное приспособление.

Поверка

осуществляется в соответствии с МП АПМ 05-12 «Стенды тормозные Cartec BDE модели 500, 2204, 2304, 3004, 3504, 4504, 4050. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в июне 2012 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

Сведения о методах измерений

Методика выполнения измерений приведена в документе «Стенды тормозные Cartec BDE модели 500, 2204, 2304, 3004, 3504, 4504, 4050. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к стендам тормозным Cartec BDE модели 500, 2204, 2304, 3004, 3504, 4504, 4050

1.    ГОСТ 8.065-85 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы».

2.    Приказ Министерства промышленности и торговли РФ от 6 декабря 2011 г. N 1677 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня».

3.    ГОСТ Р 41.13-99 «Единообразные предписания, касающиеся официального утверждения транспортных средств категорий m, n и o в отношении торможения».

4.    ГОСТ Р 41.13-Н «Единообразные предписания, касающиеся официального утверждения легковых автомобилей в отношении торможения».

5.    Техническая документация «Snap-On Equipment S.r.l. a Unico Socio», Италия.

Рекомендации к применению

- выполнение работ с помощью средств измерений, к которым установлены обязательные требования.
