| Номер в госреестре | 52606-13 |
| Наименование СИ | Измерители сопротивления заземления |
| Обозначение типа СИ | DT-5300, DT-5300B |
| Изготовитель | "Shenzhen Everbest Machinery Industry Co., Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 01.02.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители сопротивления заземления DT-5300, БТ-5300В Назначение средства измерений
Измерители сопротивления заземления DT-5300, DT-5300В (далее - измерители) предназначены для измерения электрического сопротивления заземления, напряжения постоянного и переменного тока, электрического сопротивления.
Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ). Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Управление процессом измерения осуществляется встроенным микропроцессором.
Измерители имеют сигнализацию о наличии напряжения в испытываемой цепи в виде индикации на ЖКИ и звукового зуммера.
Измерители представляют собой цифровые, портативные, электронные, измерительные приборы. Измерители имеют две модификации: DT-5300, DT-5300В, различающиеся между собой пределами и погрешностями измерения сопротивления заземления.
Конструктивно измерители выполнены в пластмассовом корпусе двойного литья. На верхней торцевой стороне расположены контактные гнезда. На лицевой стороне расположены кнопки управления, функциональный переключатель, ЖК-дисплей с подсветкой, индикатор заряда батарей. Внутри корпуса - электронные схемы и батареи питания. Для удобства использования измерители оснащены функциями удержания текущего показания.
Измерители имеют следующие функции:
- измерение напряжения переменного тока;
- измерение напряжения постоянного тока;
- измерение сопротивления заземления;
- измерение электрического сопротивления.
Вид измерения выбирается при помощи функционального переключателя. Запуск измерения производится нажатием на кнопку «TEST». Результат отображается на большом ЖК-дисплее с подсветкой. Для удобства подключения выходы измерителей имеют цветную маркировку.

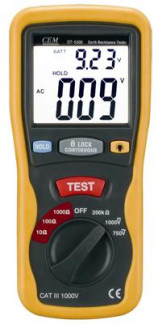

Общий вид измерителей сопротивления заземления DT-5300, DT-5300B
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования измерителя. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не может быть изменена пользователем.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Тип прибора | Наименование ПО | Идентификационное наименование ПО | Номер версии (идентифика -ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| DT-5300 | Встроенное | микропрограмма | 1.0 | - | - |
| DT-5300В | Встроенное | микропрограмма | 1.0 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Метрологические характеристики приведены в таблицах 2-4.
Таблица 2 - Режим измерения напряжения переменного тока в диапазоне частот (40-400) Гц
| Модификация | Предел измерений, В | Значение единицы младшего разряда (k), В | Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В |
| DT-5300 | 750 | 1,0 | 0,012■Uизм+10k |
| DT-5300В | 750 | 1,0 | 0,012^+10k |
Таблица 3 - Режим измерения напряжения постоянного тока
| Модификация | Предел измерений, В | Значение единицы младшего разряда (k), В | Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока , В |
| DT-5300 | 1000 | 1,0 | 0,008 ■Uизм+3k |
| DT-5300В | 1000 | 1,0 | 0,008 ■Uизм+3k |
Таблица 4 - Режим измерения сопротивления заземления
| Модификация | Диапазон измерений | Значение единицы младшего разряда (k), Ом | Пределы допускаемой абсолютной погрешности измерения сопротивления заземления, Ом |
| От 0,04 до 0,07 Ом | 0,01 | ± k | |
| От 0,07 до 0,1 Ом | 0,01 | ±2 k | |
| DT-5300 | От 0,1 до 10 Ом | 0,01 | 0,03■Rизм+10k |
| От 1 до 100 Ом | 0,1 | 0,03■Rизм+3k | |
| От 10 до 1000 Ом | 1,0 | 0,03■Rизм+3k | |
| От 0,04 до 0,07 Ом | 0,01 | ± k | |
| От 0,07 до 0,1 Ом | 0,01 | ±2 k | |
| DT-5300В | От 0,1 до 20 Ом | 0,01 | 0,02^+10k |
| От 1 до 200 Ом | 0,1 | 0,02■Rизм+3k | |
| От 10 до 2000 Ом | 1,0 | 0,02 ^j^k |
Таблица 5 - Режим измерения электрического сопротивления
| Модификация | Диапазон измерений | Значение единицы младшего разряда (k), Ом | Пределы допускаемой абсолютной погрешности измерения электрического сопротивления, Ом |
| DT-5300 | От 300 до 200000 Ом | 100 | 0,01^,^ |
| DT-5300В | От 300 до 200000 Ом | 100 | 0,01^,^ |
Таблица 6 - Технические характеристики измерителей DT-5300, Р^5300В
| Характеристика | Значение | |
| DT-5300 | DT-5300В | |
| Напряжение питания, В | 6 батарей , 1,5 В, размер «АА» | |
| Г абаритные размеры, мм, | 200х92х50 | |
| (длина х ширинахвысота) | ||
| Масса, не более, кг | 0,582 (включая | 0,582 (включая |
| батареи питания) | батареи питания) | |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от 0 до плюс 40 |
| - относительная влажность воздуха, % | до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
Знак утверждения типа наносится методом трафаретной печати на лицевую панель измерителей и типографским способом на титульные листы руководства по эксплуатации.
1. Измеритель.........................................................................................................1 шт.
2. Измерительные провода .................................................................4 шт.
3. Измерительные провода на катушках..................................................3 шт.
4. Стержни металлические ...................................................................................2 шт.
5. Батарея 1,5 В «Крона».......................................................................................6 шт.
6. Руководство по эксплуатации ..........................................................................1 экз.
7. Методика поверки........................................................................ 1 экз.
8. Сумка для хранения...........................................................................................1 шт.
9. Упаковочная тара...............................................................................................1 шт.
осуществляется по документу МП 52606-13 «Измерители сопротивления заземления DT-5300, БТ-5300В. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г. Средства поверки: калибратор универсальный FLUKE 9100, диапазон измерения напряжения постоянного тока (0-1050) В, ПГ 0,004 %; диапазон измерения напряжения переменного тока (0-1050) В, ПГ 0,025 %; магазин сопротивления Р 4830, (0,01-10000) Ом, кл.т. 0,05/2,5х10-5; магазин сопротивления Р 403, (0,1-10) МОм, кл.т. 0,02.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземления серии DT
1. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
3. Техническая документация фирмы «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР.
4. ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
5. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
6. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности".
