| Номер в госреестре | 52610-13 |
| Наименование СИ | Нутромеры микрометрические трехточечные |
| Обозначение типа СИ | Primat |
| Изготовитель | "Wollschlager GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 01.02.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Нутромеры микрометрические трехточечные Primat (далее по тексту - нутромеры) предназначены для измерений диаметров сквозных и глухих отверстий деталей. Применяются во всех отраслях машиностроительного комплекса.

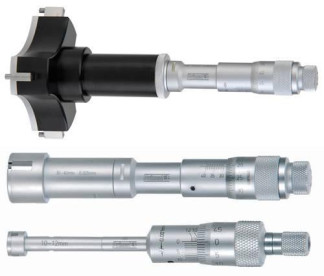

Нутромеры состоят из микрометрической пары и съемной измерительной головки, которая представляет собой стальной стержень с головкой определенного диаметра с тремя боковыми развернутыми на 120° измерительными щупами. Нутромеры имеют самоцентрирую-щиеся направляющие, измерительные поверхности нутромеров изготовлены из твердого сплава (начиная с диапазона измерений 12 мм). Нутромеры поставляются индивидуально или наборами, включающими от двух до четырех нутромеров, с установочными кольцами в зависимости от типоразмеров. Наборы нутромеров включают комплект удлинителей, которые позволяют измерять диаметры отверстий на глубине до 290 мм. Удлинители представляют собой стержни с внутренним и наружным резьбовым соединением.
Основные технические характеристики нутромеров, поставляемых индивидуально, представлены в таблице 1.
Таблица 1
| Диапазон измерений, мм | Цена деления, мм | Диаметр установочного кольца, мм | Г лубина измерений без/с удлинителем, мм | Пределы допускаемой абсолютной погрешности, мкм |
| От 6 до 8 вкл | 0,001 | 8; 10 | 60/160 | ± 4 |
| От 8 до 10 вкл | 0,001 | 60/160 | ± 4 | |
| От 10 до 12 вкл | 0,001 | 60/160 | ± 4 | |
| От 12 до 16 вкл | 0,005 | 16 | 70/220 | ± 4 |
| От 16 до 20 вкл | 0,005 | 70/220 | ± 4 | |
| От 20 до 25 вкл | 0,005 | 25; 40 | 90/240 | ± 4 |
| От 25 до 30 вкл | 0,005 | 90/240 | ± 4 | |
| От 30 до 40 вкл | 0,005 | 100/250 | ± 4 | |
| От 40 до 50 вкл | 0,005 | 100/250 | ± 5 | |
| От 50 до 63 вкл | 0,005 | 62; 87 | 100/250 | ± 5 |
| От 63 до 75 вкл | 0,005 | 100/250 | ± 5 | |
| От 75 до 88 вкл | 0,005 | 100/250 | ± 5 | |
| От 87 до 100 вкл | 0,005 | 100/250 | ± 5 | |
| От 100 до 125 вкл | 0,005 | 140/290 | ± 5 | |
| От 125 до 150 вкл | 0,005 | 140/290 | ± 5 | |
| От 150 до 175 вкл | 0,005 | 140/290 | ± 5 | |
| От 175 до 200 вкл | 0,005 | 140/290 | ± 5 |
Метрологические и технические характеристики нутромеров, поставляемых в наборах, представлены в таблице 2.
Таблица 2
| Диапазон измерений, мм | Диапазон измерений отдельных нутромеров, мм | Цена деления, мм | Диаметры установочных колец, мм | Размер удлинителя, мм |
| От 6 до 12 вкл | От 6 до 8 вкл От 8 до 10 вкл От 10 до 12 вкл | 0,001 | 8;10 | 115 |
| От 12 до 20 вкл | От 12 до 16 вкл От 16 до 20 вкл | 0,005 | 16 | 160 |
| От 20 до 50 вкл | От 20 до 25 вкл От 25 до 30 вкл От 30 до 40 вкл От 40 до 50 вкл | 0,005 | 25; 40 | 160 |
| От 50 до 100 вкл | От 50 до 63 вкл От 63 до 75 вкл От 75 до 88 вкл От 87 до 100 вкл | 0,005 | 62; 87 | 160 |
Шероховатость измерительных поверхностей нутромера и установочных колец - R^0,1 мкм; Ширина штрихов шкал и продольного штриха на стебле нутромеров типа должна быть в пределах (0,15±0,05) мм для стебля диаметром до 16 мм, и в пределах (0,20±0,05) мм - для стебля диаметром более 16 мм, разность ширины штриха барабана и продольного штриха на стебле должна быть не более 0,03 мм;
Расстояние от стебля до верхнего края торца конической части барабана не должно превышать 0,45 мм.
Предельное отклонение действительного диаметра отверстия кольца от номинального значения указано в таблице 3.
_Таблица 3
| Номинальный диаметр отверстий колец d (шаг 0,001/0,01/1 мм), мм | Пределы допускаемой абсолютной погрешности, мкм | Допуск на отклонение действительного диаметра от номинального, мкм | Отклонение от ци-линдричности продольного сечения кольца, мкм |
| 8 | ±1,5 | ±0,01 | 1 |
| 10 | ±1,5 | ±0,01 | 1 |
| 16 | ±1,5 | ±0,01 | 1 |
| 25 | ±1,5 | ±0,01 | 1 |
| 40 | ±1,5 | ±0,01 | 1 |
| 62 | ±1,5 | ±0,02 | 1,5 |
| 87 | ±1,5 | ±0,02 | 1,5 |
Непостоянство диаметра d в продольном сечении (т. е. наибольшая разность диаметров кольца в измеренных трех сечениях в направлении, указанном риской) не должна превышать 0,001 мм.
Знак утверждения типа наносится на стержень измерительной головки нутромера или футляр набора нутромеров методом наклейки и на паспорт нутромера типографским методом.
Для нутромеров, поставляемых отдельно:
| Наименование | Количество |
| Нутромер | 1 шт. |
| Установочное кольцо (согласно таблице 1) | 1 шт. |
| Удлинитель (согласно заказа) | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
| Ключ | 1 шт. |
Для нутромеров, поставляемых в наборе:
| Наименование | Количество |
| Нутромер (согласно таблице 2) | 2, 3 или 4 шт. |
| Установочные кольца (согласно таблице 2) | 1 или 2 шт. |
| Удлинитель | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
| Ключ | 1 шт. |
осуществляется в соответствии с документом по поверке МП 52610-13 «Нутромеры микрометрические трехточечные Primat. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в мае 2012 г. и включенным в комплект поставки нутромеров.
Основные средства поверки:
- Эталонные кольца с погрешностью от ± 1,5 до ± 2,0 мкм в зависимости от диаметра кольца.
Метод измерений изложен в разделе «Порядок работы» Паспорта нутромеров микрометрических трехточечных Primat.
Нормативные и технические документы, устанавливающие требования к нутромерам микрометрическим трехточечным Primat
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Wollschlager GmbH & Co. KG, Германия
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 36 |
| Поверителей | 5 |
| Актуальность данных | 07.12.2024 |
