Нутромеры индикаторные (далее по тексту - нутромеры) предназначены для измерений внутренних диаметров отверстий от 6,0 до 450 мм относительным методом в условиях цехов и лабораторий машиностроительного комплекса.

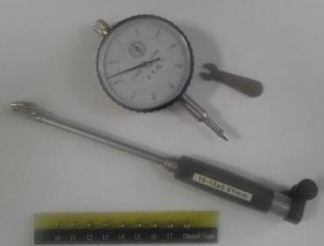

Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Отсчетное устройство - измерительная головка с ценой деления 0,01 мм. Для совмещения линии измерения с осевой плоскостью измеряемого отверстия нутромеры снабжены центрирующим мостиком. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных стержней. Настройка производится по аттестованным установочным кольцам или блокам концевых мер длины с боковиками.
Диапазон измерений, цена деления отсчетного устройства, предел допускаемой абсолютной погрешности и наибольшая глубина измерений нутромеров указаны в таблице 1. Таблица 1.
| Диапазон измерений, мм | Цена деления отсчет-ного устройства, мм | Предел допускаемой абсолютной погрешности, мм | Наибольшая глубина измерений, мм | ||
| на любом участке диапазона измерений, мм | в пределах всего перемещения измерительного стержня | ||||
| 0,1 | 1 | ||||
| от 6 до 10 вкл. | 0,01 | 0,08 | - | 0,012 | 60, 100 |
| св. 10 до 18 вкл. | 0,01 | 0,08 | - | 0,012 | 130 |
| св. 18 до 50 вкл. | 0,01 | 0,08 | 0,012 | 0,015 | 150 |
| св. 50 до 100 вкл. | 0,01 | - | 0,012 | 0,018 | 200 |
| св. 100 до 160 вкл. | 0,01 | - | 0,012 | 0,018 | 300 |
| св. 160 до 250 вкл. | 0,01 | - | 0,012 | 0,018 | 400 |
| св. 250 до 450 вкл. | 0,01 | - | 0,014 | 0,022 | 500 |
Измерительное усилие и усилие центрирующего мостика указаны в таблице 2. Таблица 2._
| Диапазон измерений, мм | Измерительное усилие, Н | У силие центрирующего мостика, Н |
| от 6 до 10 вкл. | от 2,5 до 4,5 вкл. | от 5,0 до 8,5 вкл. |
| св. 10 до 18 вкл. | от 2,5 до 4,5 вкл. | от 5,0 до 8,5 вкл. |
| св. 18 до 50 вкл. | от 2,5 до 4,5 вкл. | от 5,0 до 8,5 вкл. |
| св. 50 до 100 вкл. | от 4,0 до 7,0 вкл. | от 7,5 до 12,0 вкл. |
| св. 100 до 160 вкл. | от 5,0 до 9,0 вкл. | от 9,5 до 16,0 вкл. |
| св. 160 до 250 вкл. | от 5,0 до 9,0 вкл. | от 9,5 до 16,0 вкл. |
| св. 250 до 450 вкл. | от 5,0 до 9,0 вкл. | от 9,5 до 16,0 вкл. |
Шероховатость измерительных поверхностей нутромера Ra =0,16 мкм.
Шероховатость опорных поверхностей центрирующего мостика Ra = 0,63 мкм.
Допускаемое значение погрешности нутромера, вносимой неточным расположением центрирующего мостика 3 мкм.
Размах показаний не более 1/3 цены деления отсчетного устройства.
Диапазон рабочих температур от +5 до +40 °С.
Относительная влажность воздуха не более 80% при температуре +25 °С.
Знак утверждения типа наносится на наружную поверхность футляра нутромера методом наклейки и в правом верхнем углу паспорта типографским способом.
| Наименование | Количество |
| нутромер | 1 шт. |
| головка измерительная часового типа | 1 шт. |
| сменные измерительные стержни | 1 набор |
| ключ | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 52611-13 «Нутромеры индикаторные. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г. и включенным в комплект поставки нутромеров.
Основные средства поверки:
- образцы шероховатости поверхности по ГОСТ 9378-93;
- меры длины концевые плоскопараллельные 2 класса точности по ГОСТ 9038-90;
- принадлежности к мерам длины концевым плоскопараллельным с боковиками по ГОСТ 4119-76;
- кольца измерительные четвертого разряда в соответствии с ТУ 2.034.45 - 87 (Госре-естр № 31496-06).
Метод измерений изложен в разделах «Подготовка нутромера к работе» и «Порядок работы и обслуживание» Паспорта нутромеров индикаторных.
Нормативная и техническая документация, устанавливающая требования к нутромерам индикаторным.
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
Рекомендуется к применению вне сферы государственного регулирования обеспечения единства измерений.
