Назначение
Комплекты мер моделей дефектов электросварных труб МГП-1420 (далее по тексту -комплекты мер) предназначены для поверки и настройки комплексов автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric» (далее по тексту - комплексы «Geom-metric») в потоке трубопрокатных станов металлургической промышленности.
Описание
Принцип действия основан на воспроизведении заданных отклонений формы элек-тросварных труб.
Комплект мер состоит из 4-х мер: МГП-1420/1, МГП-1420/2, МГП-1420/3, МГП-
1420/4.

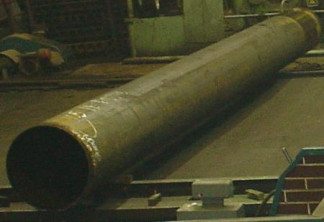

Мера МГП-1420/1 представляет собой образец стальной прямошовной электросвар-ной трубы, выполненной по ГОСТ 10704-91 из труб текущего сортамента каждого предприятия и служит для проведения поверки всех подсистем комплексов «Geom-metric».
Мера МГП-1420/2 представляет собой модель электросварного шва и служит для поверки и настройки подсистем автоматизированного измерения геометрических параметров сварного шва и положения свариваемых кромок электросварных труб и их заготовок комплексов «Geom-metric».
Мера МГП-1420/3 представляет собой модель фаски конца трубы и служит для поверки и настройки подсистем автоматизированного измерения геометрических параметров концов труб комплексов «Geom-metric».
Мера МГП-1420/4 является моделью трубы, представляет собой кольцо с известными значениями периметра и овальности и служит для настройки подсистем автоматизированного измерения геометрических параметров тела электросварных труб и их заготовок комплексов «Geom-metric».
Мера МГП-1420/2, предназначенная для поверки характеристики измерения подрезов комплексами «Geom-metric», и мера МГП-1420/3, предназначенная для поверки характеристики измерения углов двухугловой фаски комплексами «Geom-metric», применяются при поверке комплексов «Geom-metric», только если указанные характеристики не могут быть поверены на мере МГП-1420/1.
Общий вид мер приведен в таблице 1.
Обозна
чение
Общий вид
Материал
меры
Изготавливается из труб текущего сортамента каждого предприятия
Ме-
раМГП-
1420/1
Алюминий D16 по ГОСТ 4784
Мера
МГП-
1420/2
Геометрические размеры меры МГП-1420/1 зависят от сортамента конкретного предприятия.
Меры МГП-1420/2, МГП-1420/3, МГП-1420/4 имеют постоянные фиксированные геометрические размеры.
Технические характеристики
Таблица 2.1
Мера МГП-1420/1_
Наименование параметра | Значение | Пределы доверительной границы погрешности измерения при Р=0,95 |
Наружный диаметр корпуса трубы, мм | 500 - 1430 | ± 0,50 |
Овальность трубы, мм | 0,1 - 4,0 | ± 0,20 |
Общая кривизна трубы, мм | 0 - 100 | ± 0,30 |
Кривизна на участке меры длиной 1м, мм | 0 - 2 | ± 0,05 |
Отклонение от прямолинейности концов трубы на длине 500 мм | 0 - 0,5 | ± 0,05 |
Смещение свариваемых кромок относительно друг друга, мм | 0 - 10 | ± 0,10 |
Отклонение от теоретической окружности - локальное отклонение от формы окружности, мм | ± (0 - 5) | ± 0,15 |
Отклонение трубы от номинальной цилиндрической формы, мм | 0 - 10 | ± 0,15 |
Длина трубы, мм | 9500 - 18500 | ± 2,0 |
Высота усиления наружного шва, мм | 0 - 10 | ± 0,10 |
Ширина усиления наружного шва, мм | 0 - 50 | ± 0,50 |
Подрезы, мм | 0 - 5 | ± 0,15 |
Угол фаски | (0 - 40)° | ± 0°10' |
Углы двухугловой фаски - первый угол - второй угол | (0 - 30)° (0 - 45)° | ± 0°15' ± 0°15' |
Величина притупления фаски, мм | 0 - 50 | ± 0,15 |
Косина реза, мм | 0 - 5 | ± 0,10 |
Длина концевых участков без наружного шва, мм | 0 - 370 | ± 0,20 |
Высота усиления без наружного шва, мм | 0 - 5 | ± 0,10 |
Длина концевых участков без внутреннего шва, мм | 0 - 370 | ± 0,20 |
Высота усиления без внутреннего шва, мм | 0 - 5 | ± 0,10 |
Толщина стенки, мм | 5 - 50 | ± 0,05 |
Смещение осей сварных швов (наружный относительно внутреннего), мм | 0 - 10 | ± 0,05 |
Масса, кг | 580 - 31500 | - |
Таблица 2.2
Мера МГП-1420/2
Наименование параметра | Значение | Предельное отклонение от номинального значения | Пределы доверительной границы погрешности измерения при Р=0,95 |
1 | 2 | 3 | 4 |
Смещение свариваемых кромок относительно друг друга, мм | 3,0 | ± 0,20 | ± 0,10 |
Отклонение от теоретической окружности - локальное отклонение от формы окружности, мм | 2,0 | ± 0,15 | ± 0,15 |
Высота усиления наружного шва, мм | 5,0 | ± 0,10 | ± 0,10 |
Ширина усиления наружного шва, мм | 25,0 | ± 0,30 | ± 0,30 |
1 | 2 | 3 | 4 |
Подрезы, мм | 2,0 | ± 0,15 | ± 0,15 |
Масса, кг, не более | 2,4 | - | - |
Г абаритные размеры (длина х ширина х | 337х100х42 | | |
высота), мм, не более | | |
Таблица 2.3 Мера МГП-1420/3
Наименование параметра | Значение | Предельное отклонение от номинального значения | Пределы доверительной границы погрешности измерения при Р=0,95 |
Углы двухугловой фаски | | | |
- первый угол | 3 О о | ± 0°25' | ± 0°15' |
- второй угол | о 5 4 | ± 0°25' | ± 0°15' |
Величина притупления фаски, мм | 3,0 | ± 0,10 | ± 0,10 |
Длина концевых участков без внутреннего шва, мм | 250,0 | ± 0,50 | ± 0,05 |
Длина концевых участков без наружного шва, мм | 250,0 | ± 0,50 | ± 0,05 |
Толщина стенки, мм | 18,8 | ± 0,05 | ± 0,05 |
Масса, кг, не более | 2,7 | - | - |
Габаритные размеры (длина х ширина х высота), мм, не более | 500х120х18,8 | - | - |
Таблица 2.4 Мера МГП-1420/4
Наименование параметра | Значение | Предельное отклонение от номинального значения | Пределы доверительной границы погрешности измерения при Р=0,95 |
Наружный диаметр трубы, мм | 1427,5 - 1433 | - | ± 0,50 |
Овальность трубы, мм | 5,5 | ± 0,25 | ± 0,20 |
Масса, кг, не более | 120,0 | - | - |
Габаритные размеры (диаметр х длина), не более, мм | 1433х150 | - | - |
Условия эксплуатации комплектов мер:
- температура окружающего воздуха, °С
от +15 до +25 от 45 до 80 от 84 до 106,7
- относительная влажность, при температуре +20°С, %
- атмосферное давление, кПа Полный срок службы - не менее 10 лет.
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на каждую меру из комплекта мер рядом с маркировочной надписью методом наклеивания этикетки.
Комплектность
Комплект поставки приведен в таблице 3. Таблица 3.
Наименование | Количество |
Меры из комплекта мер моделей дефектов электросварных труб МГП-1420 | 4 шт. |
Наименование | Количество |
Комплект мер моделей дефектов электросварных труб МГП-1420. Руководство по эксплуатации НК. 710.00.00.000 РЭ (Приложение А - методика поверки) | 1 экз. |
Комплект мер моделей дефектов электросварных труб МГП-1420. Паспорт | 1 экз. |
Поверка
осуществляется согласно методике поверки, приведенной в приложении А руководства по эксплуатации «Комплект мер моделей дефектов электросварных труб МГП-1420. Руководство по эксплуатации НК. 710.00.00.000 РЭ», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в ноябре 2012 г.
Основные средства поверки:
1. Рулетка измерительная металлическая по ГОСТ 7502-98. Диапазон измерений от 1 до 20000 мм, Класс точности 2.
2. Нутромер микрометрический по ГОСТ 10-88. Диапазон измерений 600 - 2500 мм. Пределы допускаемой погрешности измерения:
в диапазоне от 500 до 800 мм - ± 15 мкм;
в диапазоне от 800 до 1250 мм - ± 20 мкм;
в диапазоне от 1250 до 1600 мм - ± 25 мкм.
3. Линейка измерительная металлическая по ГОСТ 427-75. Диапазон измерения от 1 до 150 мм. Пределы допускаемой погрешности измерения ± 0,5 мм.
4. Линейка поверочная ШД по ГОСТ 8026-92. Длина 1000 мм. Класс точности 1.
5. Набор щупов № 1 по ТУ 3936-214-54769955-2008. Диапазон измерений от 0,02 до 0,54 мм (9 шт.). Класс точности 1. Допускаемые отклонения толщины щупов, не более +3/-1,5 мкм.
6. Набор щупов № 2 по ТУ 3936-214-54769955-2008. Диапазон измерений от 0,02 до 3,14 мм (17 шт.). Класс точности 1. Допускаемые отклонения толщины щупов, не более +7/-4 мкм.
7. Набор щупов № 3 по ТУ 3936-214-54769955-2008. Диапазон измерений от 0,5 до 8,25 мм (11 шт.). Класс точности 1. Допускаемые отклонения толщины щупов, не более +10/-5 мкм.
8. Набор щупов № 4 по ТУ 3936-214-54769955-2008. Диапазон измерений от 0,1 до 5,6 мм (11 шт.). Класс точности 1. Допускаемые отклонения толщины щупов, не более +10/-5 мкм.
9. Штангенциркуль цифровой по ГОСТ 166-89. Диапазон измерений 0 - 200 мм. Шаг дискретности цифрового отсчетного устройства 0,01 мм. Пределы допускаемой погрешности измерения ± 0,03 мм.
10. Штангенциркуль типа ТТТЦ по ГОСТ 166-89. Диапазон измерений 0 - 400 мм. Значение отсчета по нониусу 0,05 мм. Пределы допускаемой погрешности измерения ± 0,05 мм.
11. Индикатор часового типа с ценой деления 0,01 мм по ГОСТ 577-68. Диапазон измерений 0 - 10 мм. Пределы допускаемой погрешности измерения ± 0,015 мм.
12. Угломер типа 4 по ГОСТ 5378-88. Диапазон измерений наружных углов 0 - 180°. Пределы допускаемой погрешности измерения ± 10'
13. Угломер типа 2 по ГОСТ 5378-88. Диапазон измерений наружных углов 0 - 360° Диапазон измерений внутренних углов 40 - 180°. Пределы допускаемой погрешности измерения ± 2'.
14. Угольник типа УШ по ГОСТ 3749-77. Класс точности 1.
15. Толщиномер ультразвуковой. Диапазон измерения 5-50 мм. Разрешающая способность 0,01 мм. Пределы допускаемой погрешности измерения ± 0,01 мм.
Сведения о методах измерений
Сведения о методиках измерений приведены в руководстве по эксплуатации «Комплект мер моделей дефектов электросварных труб МГП-1420. Руководство по эксплуатации НК. 710.00.00.000 РЭ».
Нормативные и технические документы, устанавливающие требования к комплекту мер геометрических параметров электросварных труб МГП-1420
1) ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент».
2) ТУ 4276-710-10553510-12. Комплект мер моделей дефектов электросварных труб МГП-1420. Технические условия.
Рекомендации к применению
Комплекты мер моделей дефектов электросварных труб МГП-1420 применяются при выполнении работ и оказании услуг по обеспечению единства измерений.
