Устройства сбора и передачи данных УСПД НЕЙРОН, 52622-13

Назначение

Устройства сбора и передача данных «УСПД НЕЙРОН» (далее - УСПД) предназначены для измерений электрической энергии и мощности, в качестве специализированного промышленного контроллера информационно-вычислительного комплекса электроустановки (ИВКЭ) и использования в составе автоматизированных информационно - измерительных систем коммерческого и технического учета электрической энергии и мощности (АИИС КУЭ, АИИС ТУЭ)

Описание

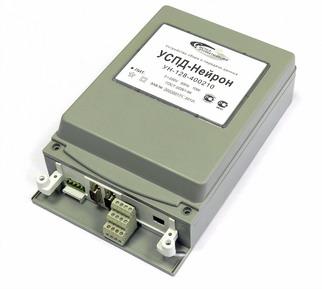

УСПД имеет блочно-модульную конструкцию. Все составные части УСПД монтируются в едином корпусе, обеспечивающем возможность навесного настенного монтажа. Внутри корпуса устанавливаются подключаемые к кросс-плате через разъёмные соединения: процессорный модуль со встроенными часами точного времени, узлы цифровых интерфейсов, источник электропитания. В нижней части корпуса УСПД располагаются блоки наборных зажимов для подключения внешних цепей.

УСПД обеспечивает подключение счетчиков электрической энергии по протоколам передачи данных в соответствии с ГОСТ Р МЭК 61107, RTU Modbus, Systel-Net и протоколами подключаемых счетчиков (полный список счетчиков приведен в руководстве по эксплуатации).

УСПД обеспечивает прием и обработку информации от датчиков и первичных измерительных преобразователей, оборудованных унифицированным интерфейсом RS-485 (CAN), или PLC позволяющей получить дополнительные данные для коммерческого и технического учета.

УСПД обеспечивает подключение информационно-вычислительного комплекса (ИВК) по Ehemet и/или RS-232.

УСПД может работать в составе устройств АИИС КУЭ и/или АСДУ. При этом УСПД использует интерфейсные модули, блоки питания, модемы GSM (GPRS), приемники для синхронизации времени (GPS, ГЛОНАСС), а также специальные защиты магистралей данных от импульсных помех необходимые для систем, в состав которых они включены.

УСПД предназначено для решения следующих задач:

i автоматического измерения электроэнергии и мощности с помощью информационно - измерительных комплексов точек учета (ИИК ТУ) электроэнергии с последующей обработкой и хранением информации;

i автоматического сбора и обработки информации по диагностике состояния и функционирования ИИК ТУ;

i автоматического сбора и обработки информации по диагностике состояния и функционирования собственно УСПД;

i обеспечения интерфейсов доступа со стороны УСПД к ИИК ТУ (к счетчикам различных типов различных фирм - производителей счетчиков);

i предоставления доступа к УСПД со стороны ИВК по основному и резервному каналам передачи данных;

В случае необходимости съем информации с УСПД может производиться с помощью переносного компьютера типа «Notebook», оснащенного программным обеспечением «Linbus cfg».

Программное обеспечение

УСПД НЕЙРОН УН - XXX - X

Вычисления происходят с целочисленными переменными с избыточной точностью и дискретностью порядка 2-10"10, и погрешность программного обеспечения не создает дополнительных погрешностей для результатов измерении показателей качества электрической энергии и данных, считанных со счетчиков электрической энергии. Целостность данных переданных от счетчиков в УСПД подтверждается контрольной суммой.

Идентификационные данные программного обеспечения, установленного в УСПД приведены в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Тип, величина, количество

Наименование и общие требования к оборудованию, параметру

1. Общие технические характеристики УСПД: о Конструкция:

■    УСПД должно быть реализовано как функционально завершенное устройство, выполненное в корпусе, предназначенном для установки на стандартных панелях или в специализированных шкафах, исполнение не ниже

IP51 (IP50 в сухих помещениях)

16 или 32

1500

иВХ=220 В 50 Гц, Ивых = 24 В 24 В.

0

±2

±2

±3

±0.15

32

■    конструкция - модульная

■    системная шина: двоичных разрядов

о Интерфейсы каналов передачи данных (КПД) и консоли эксплуатационного персонала:

■    выходная часть интерфейсов должна иметь гальваническую изоляцию от общей шины УСПД с напряжением пробоя, не менее, В

■    гальваническая изоляция должна осуществляться с помощью встроенных средств УСПД или внешних адаптеров и конверторов интерфейсов

о Электропитание УСПД:

■    основной источник питания мощностью не более 50Вт)

■    резервное питание через внешний источник питания 24 В)

■    время переключения с основного на резервное питание, с

Метрологические характеристики

■    Предел допускаемой погрешности при измерении энергии за сутки по каналам УСПД, подключенным к цифровым выходам счетчиков, не более, единиц младшего разряда

■    Предел допускаемой погрешности при измерении 30-минутной мощности по каналам УСПД, подключенным к цифровым выходам счетчиков, не более, единиц младшего разряда

■    Абсолютная погрешность измерения текущего времени УСПД, не более, с в сутки

■    Абсолютная дополнительная температурная погрешность измерения текущего времени УСПД, с/°С в сутки

Вычислительные средства УСПД:

о Модуль одноплатной микро-ЭВМ процессор со встроенным арифметическим сопроцессором, охлаждение - конвекционное, двоичных разрядов

оперативное запоминающее устройство (ОЗУ) с объемом памяти, не менее, Мбайт

Знак утверждения типа

Изображение Знака утверждения типа наносится на лицевую панель УСПД методом фотолитографии или другим способом, не ухудшающим качества. В эксплуатационной документации на титульных листах изображение Знака утверждения типа наносится типографским способом.

Комплектность

В комплект поставки УСПД входят,

В состав комплекта эксплуатационной документации, поставляемой вместе с УСПД, входят:

Примечание. Методика поверки (п. 4) высылается по отдельному договору по заказу организации, производящей настройку и поверку УСПД; документация по пп. 6, 7, 8 высылается по отдельному договору по заказу организации, производящей ремонт УСПД.

Поверка

осуществляется по документу «Устройство сбора и передачи данных «УСПД НЕЙРОН» Методика поверки. 72928956-425210-202ПМ», утвержденная ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.

Перечень основного оборудования, необходимого при поверке: счетчик электрической энергии, секундомер, портативная ЭВМ (notebook) с набором тестовых программ или стенд приемо-сдаточных испытаний (ПСИ) устройства сбора и передачи данных «УСПД НЕЙРОН»

Сведения о методах измерений

Методика измерений на устройства сбора и передачи данных «УСПД НЕЙРОН» приведена в руководстве по эксплуатации 72928956-425210-202РЭ

Нормативные и технические документы, устанавливающие требования к «устройства сбора и передачи данных «УСПД НЕЙРОН»

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

Технические условия ТУ4252-202-72928956-2012

Рекомендации к применению

осуществление торговли и товарообменных операций.
