Расходомеры-счетчики ультразвуковые переносные ВЗЛЕТ ПРЦ, 52634-13

Назначение

Расходомеры-счетчики ультразвуковые переносные «ВЗЛЕТ ПРЦ» предназначены для измерения среднего объемного расхода и объема различных по составу и вязкости акустически проводящих жидкостей (горячей, холодной, сточных вод, кислот, щелочей, растворов, пульп, нефти и нефтепродуктов, пищевых продуктов) в напорных трубопроводах при постоянном или переменном (реверсивном) направлении потока рабочей жидкости.

Описание

Принцип действия расходомеров основан на измерении разности времени прохождения ультразвуковых колебаний (УЗК) при их распространении в направлении потока жидкости и против. При движении жидкости время распространения УЗК в направлении потока меньше, чем против, а разность этих времен пропорциональна скорости потока и, следовательно, расходу жидкости.

Накладные электроакустические преобразователи (ПЭА-Н), подключенные к вторичному измерительному преобразователю (ВП) расходомера, поочередно выполняют функцию излучателя и приемника УЗК.

ВП расходомеров формирует зондирующие импульсы, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений, необходимых для работы расходомеров параметров и их вывод на устройства индикации.

Программное обеспечение расходомеров является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.

Таблица 1

Программное обеспечение расходомеров не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Программное обеспечение не влияет на метрологические характеристики средства измерений.

Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

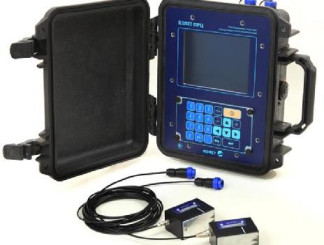

Общий вид расходомеров приведен на рисунке 1.

Для защиты от несанкционированного доступа должен быть опломбирован винт крепления на лицевой панели расходомера в соответствии с рисунком 2. После пломбировки в углубление должен быть установлен защитный колпачок

Ч.

КлКИМл |>”м-)( )( - ;

4    9

Технические характеристики

Основные технические характеристики расходомеров приведены в таблице 2. Таблица 2

Пределы допускаемой относительной погрешности расходомеров при измерении среднего объемного расхода, объема жидкости составляют:

± 3,0 % при скоростях потока от 0,1 до 1 м/с;

± 1,5 % при скоростях потока от 1,0 до 20 м/с.

Знак утверждения типа

наносится на лицевую панель расходомера методом шелкографии и вносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3

ПРИМЕЧАНИЯ:

1.    По заказу при питании расходомера от сети переменного тока.

2.    По заказу должны поставляться ПЭА-Н на магнитной линейке для удобства креп

ления на трубопроводы из углеродистой стали.

3.    Стандартная длина соединительных кабелей ПЭА-Н - ВП должна выбираться из ряда: 6, 15, 30 м; максимальная длина - 300 м.

4.    Кабель длиной 3 м должен иметь штекер для подключения в гнездо прикуривателя автомобиля.

5.    В комплект монтажных частей расходомера должны входить: монтажные приспособления, рулетка, смазка «Литол-24».

Поверка

осуществляется по методике, изложенной в разделе «Методика поверки» документа «Расходомеры-счетчики ультразвуковые переносные «ВЗЛЕТ ПРЦ». Руководство по эксплуатации» ШКСД.407359.001 РЭ, утвержденной ГЦИ СИ ФГУП ВНИИР 29 октября 2012 г.

Основное поверочное оборудование

-    комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, воспроизводимый средний объёмный расход от 0,02 до 1 500 000 м3/ч , время задержки ультразвукового сигнала от 10-3 до 106 мкс, пределы относительной погрешности ± 0,15%;

-    частотомер Ч3-64 ДЛИ 2.721.066 ТУ, относительная погрешность измерения частоты тока не более ± 0,10 %, абсолютная погрешность измерения количества импульсов не более ± 1 имп.

Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерения.

Сведения о методах измерений

Сведения о методах измерения содержатся в документе «Расходомеры-счетчики ультразвуковые переносные «ВЗЛЕТ ПРЦ». Руководство по эксплуатации» ШКСД.407359.001 РЭ.

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым переносным «ВЗЛЕТ ПРЦ»

ГОСТ Р 52931-2008 - Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкостей».

ШКСД.407359.001 ТУ «Расходомеры-счетчики ультразвуковые переносные «ВЗЛЕТ ПРЦ». Технические условия».

Рекомендации к применению

-    выполнение государственных учетных операций.
