Радиометры теплового излучения ИК-метр, 52648-13

Карточка СИ
Номер в госреестре 52648-13
Наименование СИ Радиометры теплового излучения
Обозначение типа СИ "ИК-метр"
Изготовитель Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита"), г. Москва
Год регистрации 2013
Срок свидетельства 16.01.2028
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

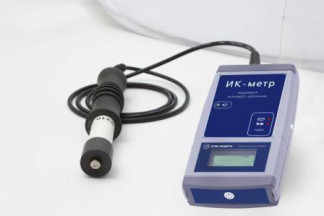

Радиометры теплового излучения «ИК-метр» (далее - измерители) предназначены для измерения энергетической яркости источника и плотности теплового потока излучения (энергетической освещенности) в инфракрасном диапазоне.

Описание

Принцип действия измерителя состоит в преобразовании значения теплового потока, измеряемого в спектральном диапазоне от 1,0 до 25,0 мкм, падающего на микросборку термопар с углом обзора 7,27°, в электрический сигнал пропорциональный плотности теплового потока, с последующим масштабированием и индикацией результата измерения.

Энергетическая яркость источника однозначно взаимосвязана с измеряемой плотностью теплового потока и определяется по формуле L= К- Q, где:

L- энергетическая яркость источника;

Q - измеренный тепловой поток излучения;

К - коэффициент масштабирования, связанный с геометрией источника излучения. Конструктивно измеритель состоит из сенсометрического щупа и блока измерения и индикации, в состав которого входят фильтры, блок операционных усилителей, блок детектирования сигналов, блок процессорной обработки результатов измерений и жидкокристаллический дисплей для отображения измеренных значений. Конструкция приборов исключает возможность несанкционированной настройки и доступа к измерительной информации, корпус опломбирован.

Питание измерителя осуществляется от встроенной в блок измерения и индикации аккумуляторной батареи.

Программное обеспечение

Прибор функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции cбора, обработки и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1.

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

ir metr

-

2.3.4

не доступен

-

Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Наименование характеристики

Значение

Диапазон измерений энергетической яркости, Вт/(срм2)

от 165 до 5000

Диапазон измерений плотности теплового потока, Вт/м2

от 5 до 2500

Пределы допускаемой относительной погрешности измерений энергетической яркости и плотности теплового потока, %

± 6

Время установления рабочего режима, с

10

Время непрерывной работы измерителя без подзарядки аккумуляторной батареи, час:

8

Напряжение питания (постоянный ток), В (аккумуляторная батарея ААА)

3,6 - 5,0

Потребляемая мощность, Вт, не более

0,2

Габаритные размеры, мм, не более: измерительно-индикаторного блока сенсометрического щупа

130x75x25

200x30(D)

Масса, кг, не более измерительно-индикаторного блока сенсометрического щупа

0,2

0,15

Условия эксплуатации:

-    диапазон температуры окружающей среды, °С

-    относительная влажность воздуха при 25 °С, %

от минус 20 до 55 до 90

Средний срок службы, лет

7

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографическим способом и на измеритель в виде наклейки.

Комплектность

Измерительно-индикаторный блок Сенсометрический щуп Паспорт

1 шт. 1 шт. 1 экз. 1 экз. 1 шт. 1 шт. 1 экз.

Руководство по эксплуатации Блок питания Сумка укладочная

Методика поверки МП 2411-0084-2012 Поверка

осуществляется по МП 2411-0084-2012 «Радиометр теплового излучения «ИК-метр». Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2012 г.

Основное поверочное оборудование:

-    рабочий эталон энергетической яркости и температуры ВЭТ 48-2-85, диапазон от 40 до 61103 Вт/(ср • м2), СКО: (1-3)103 Вт/(ср • м2), НСП: (1-3)103 отн.ед., диапазон температуры от минус 60 до 1084,62 °C, СКО: 0,1-1 K, НСП: 0,1-1 K;

-    калибратор температуры инфракрасный Fluke-4181, диапазон воспроизводимой температуры от 35 °C до 500 °C, погрешность ± (0,004 • tвоспроизв.+ 0,5), °C;

-измеритель плотности тепловых потоков и температуры ИТП-МГ 4.03/3(1) «Поток» (№ гос-реестра 42424-09), диапазон от 10 до 2500 Вт/м2, погрешность ± 6 %.Диапазон температуры от минус 30 до 100 °C, погрешность ± 0,2 °C.

Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации «Радиометр теплового излучения «ИК-метр».

Нормативные и технические документы, устанавливающие требования к радиометрам теплового излучения «ИК-метр»

1.    ГОСТ 8.106-2001 ГСИ. Государственная поверочная схема для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К.

2.    Техническая документация изготовителя ТУ 43 1121 - 001 -18446736 - 12.

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда.

52648-13
Номер в ГРСИ РФ:
52648-13
Производитель / заявитель:
Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита"), г. Москва
Год регистрации:
2013
Cрок действия реестра:
16.01.2028
