| Номер в госреестре | 52651-13 |
| Наименование СИ | Установки поверочные средств измерений напряженности магнитного поля |
| Обозначение типа СИ | П1-22 |
| Изготовитель | ЗАО "НПП "Циклон-Прибор", г.Фрязино |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные средств измерений напряжённости магнитного поля П1-22 предназначены для воспроизведения равномерного переменного магнитного поля в диапазоне частот от 5 Гц до 400 кГ ц.
Принцип действия установок поверочных средств измерений напряжённости магнитного поля П1-22 основан на возбуждении однородного переменного магнитного поля в пространстве между двумя плоскопараллельными кольцевыми катушками, расположенными на одной оси на расстоянии, равном их радиусу (кольца Гельмгольца). Вектор напряженности магнитного поля в кольцах Гельмгольца перпендикулярен их плоскостям, что позволяет получать однородное магнитное поле необходимой напряженности, задаваемой величиной тока, протекающего через катушки.

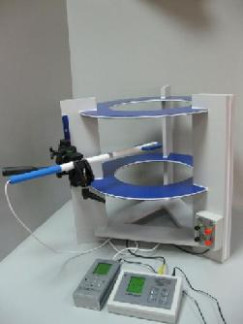

Установки поверочные средств измерений напряжённости магнитного поля П1-22 состоит из колец Гельмгольца с преобразователем магнитного поля трансформаторного типа, от-счетного устройства, компаратора магнитного поля и координатного устройства (Рисунок 1).
Кольца Гельмгольца выполнены в виде двух электрически последовательно соединенных плоскопараллельных катушек диаметром 500 мм намотанных на кольцевых каркасах, расположенных горизонтально на расстоянии 250 мм друг от друга.
Преобразователь магнитного поля трансформаторного типа выполнен в виде двух последовательно соединенных витков диаметром 300 мм, намотанных экранированным проводом по внутренним образующим каркасов катушек колец Гельмгольца.
Сигнал с преобразователя поступает на вход отсчетного устройства, обрабатывается преобразователем среднеквадратического значения (TRUE RMS), величина выходного сигнала (напряженность воспроизводимого магнитного поля) которого отображается на жидкокристаллическом индикаторе отсчетного устройства.
Кольца ельмгольца с преобразователем
Место нанесения оттиска клейма
От несанкционированного доступа установки поверочные средств измерений напряжённости магнитного поля П1-22 защищены пломбированием в соответствии с рисунками 2 и
3.
Компаратор магнитного поля П3-60 ПМ/2 измеряет и отображает среднеквадратичное значение вектора напряженности переменного магнитного поля.
Поверяемые средства измерений напряженности магнитного поля позиционируются в установке с помощью координатного устройства.
| Рабочий диапазон частот, кГц | от 0,005 до 400 |
| Диапазон воспроизводимых значений напряжённости магнитного поля, А/м - на частотах от 0,005 до 2 кГц - на частотах от 2 до 400 кГц | от 0,04 до 4 от 0,004 до 0,8 |
| Пределы допускаемой относительной погрешности воспроизведения напряженности магнитного поля, % | ± 5 |
| Время непрерывной работы, не менее, ч | 8 |
| Время установления рабочего режима, мин | 1 |
| Г абаритные размеры колец Гельмгольца (длина, ширина, высота), мм, не более | 550, 600, 600 |
| Масса установки, кг, не более | 10 |
| Потребляемая мощность, В А, не более | 10 |
| Средняя наработка на отказ, ч, не менее | 5000 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.) - напряжение питающей сети, В - частота питающей сети, Г ц | от 10 до 35 от 30 до 80 от 84 до 106,7 (от 630 до 800) 220 ± 4,4 50 ± 0,5 |
Знак утверждения типа наносится на планку фирменную, установленную на боковой стойке, лицевую панель отсчетного устройства методом тампопечати и на титульный лист паспорта ЦКЛМ.411723.002 ПС типографским способом.
| Наименование | Обозначение | Количество |
| Кольца Гельмгольца с преобразователем | ЦКЛМ. 411529.003 | 1 |
| Отсчетное устройство | ЦКЛМ. 411251.005 | 1 |
| Компаратор магнитного поля П3-60ПМ/2 | ЦКЛМ. 411173.002 | 1 |
| Блок питания | БПС-А 12-0,35 | 1 |
| Координатное устройство | - | 1 |
| Паспорт | ЦКЛМ.411723.002.ПС | 1 |
| Методика поверки | ЦКЛМ.411723.002. МП | 1 |
осуществляется в соответствии с документом «Установка поверочная средств измерений напряженности магнитного поля П1-22. Методика поверки» ЦКЛМ.411723.002 МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 15 октября 2012 года.
Основные средства поверки: рабочий эталон единицы напряженности магнитного поля РЭНМП-05Г/10М, 5о = ± 3 %.
«Установка поверочная средств измерений напряженности магнитного поля П1-22. Паспорт» ЦКЛМ.411723.002 ПС. Раздел 9 «Порядок работы».
Нормативные документы, устанавливающие требования к
установкам поверочным средств измерений напряженности магнитного поля П1-22
1 ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
2 ГОСТ 8.030-91 ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне от
12 2
1-10 до 5-10" Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 + 20000 Гц.
3 ГОСТ 8.097-73 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до 300 МГц.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Выполнение работ и услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 19 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
