| Номер в госреестре | 52666-13 |
| Наименование СИ | Расходомеры для безнапорных систем |
| Обозначение типа СИ | Майнстрим 400 (Mainstream 400) |
| Изготовитель | Компания ООО "Гидровижн", г.С.-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 08.02.2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры для безнапорных систем Майнстрим 400 (Mainstream 400) (далее - расходомеры), предназначены для измерений объемного расхода, объема, скорости и уровня потока жидкости в безнапорных трубопроводах диаметром до 3,5 м.
Принцип действия расходомера основан на методе «площадь-скорость». Скорость потока жидкости измеряется по доплеровскому сдвигу частоты между излучаемыми в поток и отраженными от него ультразвуковыми сигналами. Датчик скорости расходомера излучает двойной пучок ультразвуковых волн (частота 28,8 кГц) под углом к оси трубопровода, которые отражаются взвешенными частицами, находящимися в жидкости.
В состав измерительных преобразователей входят датчики уровня и датчик скорости потока жидкости. Датчик скорости определяет среднюю скорость потока жидкости. Уровень потока жидкости в трубопроводе определяется датчиком уровня, гидростатическим методом. Датчик скорости и датчик уровня крепятся на пластине из нержавеющей стали, устанавливаемой в трубопроводе.
Для преобразования сигналов первичных преобразователей в значение скорости, уровня, расхода и управления процессом измерений в состав измерителя входит электронный блок, к которому подключаются первичные преобразователи.
Расходомеры выпускаются следующих моделей: Майнстрим 400С (Mainstream 400S) и Майнстрим 400П (Mainstream 400P )
Электронный блок, входящий в комплект Майнстрим 400П (Mainstream 400P) (переносная модель), преобразует и передает сигналы, поступающие от измерительных преобразователей скорости и уровня во внешние цепи в стандарте RS232.
Расходомеры (стационарная модель) Майнстрим 400C (Mainstream 400S) имеют электронный блок со встроенным жидкокристаллическим индикатором и цифровым (RS232), аналоговым, частотным выходными сигналами.
На жидкокристаллическом индикаторе отображаются значения следующих измеряемых величин:
- средняя скорость;
- уровень;
- объем;
- расход;
- качество сигнала.
С помощью сервисной программы “WinFluid” и подключенной к измерителю ЭВМ осуществляется выбор: единиц измерений, диапазон измерений датчиков уровня, конфигурация измерительного трубопровода и архивация полученных результатов.
При установке датчика скорости необходимо соблюдение длин прямых участков: не менее 5 Hmax до датчика, и не менее 3 Hmax после датчика. (Hmax- наибольшее значение уровня жидкости в трубопроводе).

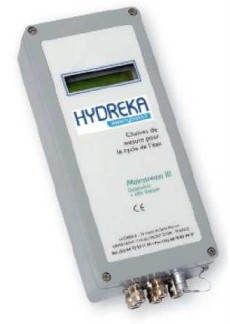

Внешний вид расходомера и контрольного блока представлен на рисунке 1.
Рисунок 1
Основные функции частей программного обеспечения:
Расходомеры имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 2.
1) Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;
2) Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;
3) Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;
4) Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
5) Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;
6) Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;
7) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Winfluid | Winfluid | 3.63 | - | - |
Таблица 2
| Наименование характеристики | Значения характеристики |
| Диапазон измерений скорости потока жидкости, м/с для «Mainstream 400S » (модель стационарная); для «Mainstream 400P» (модель переносная) | от 0,05 до 6 от минус 5 до минус 0,05 и от 0,05 до 5 |
| Наименование характеристики | Значения характеристики |
| Диапазон измерений уровня потока жидкости, м | 0,05-1,5; 0,05-3,5 |
| Пределы допускаемой относительной погрешности при измерении средней скорости жидкости (5 V), % | ± 1 |
| Пределы допускаемой приведенной погрешности при измерении уровня, % | ± 0,2 |
| Пределы допускаемой относительной погрешности при определении расхода и объема жидкости, %: | ±J5V + (°.2H0 где Р- значение верхнего предела измерений преобразователя уровня, м Н- значения уровня, м |
| Выходной сигнал постоянного тока, мА | 4 - 20 |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | от 187 до 242 (возможна автономная работа от встроенных аккумуляторов) |
| Габаритные размеры (длина, высота, ширина), мм: электронного блока для «Mainstream 400S » (модель стационарная); электронного блока для «Mainstream 400P» (модель переносная) | 280х251х125 360х110х91 |
| Масса электронного блока, кг «Mainstream 400S» (модель стационарная); «Mainstream 400P» (модель переносная) | 5,0 1,5 |
| Диапазон температуры рабочей жидкости, оС | от плюс 1 до + 85 |
| Диапазон температуры окружающего воздуха, оС (электронный блок) | от минус 10 до +70 |
| Относительная влажность окружающего воздуха для электронного блока, %, не более | 95 |
| Потребляемая мощность, Вт, не более | 300 |
| Средняя наработка на отказ, ч | 60 000 |
| Средний срок службы, лет | 10 |
Знак утверждения типа наносят на эксплуатационную документацию типографским способом и на электронный блок преобразователя в виде наклейки.
Датчики скорости и уровня по 1 шт.;
Электронный блок 1 шт.;
Зарядное устройство для блока питания 1 шт.;
Блок питания 1 шт.;
Кабель интерфейсный 1 шт.;
Диск программы «WinFluid» 1 шт.;
Транспортная упаковка 1 шт.;
Эксплуатационная документация 1 экз.;
Методика поверки 2550-0209-2012 1 экз.
осуществляется по документу: МП 2550-0209-2012 Расходомеры для безнапорных систем «Майнстрим 400» («Mainstream 400») модели: « Майнстрим 400С» («Mainstream 400S »), «Майнстрим 400П» («Mainstream 400P ») Методика поверки”, утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20.11.2012 г.
Основные средства поверки:
-установка гидродинамическая ГДУ-400/0,5 (максимальным расход 190 м3/ч, погрешность ±0,3 %)
- установка уровнемерная с характеристиками не хуже: верхний предел измерений 3,5 м и погрешность ± 1 мм.
Нормативные и технические документы, устанавливающие требования к расходомеры для безнапорных систем Майнстрим 400 (Mainstream 400)
ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
ГОСТ 8.477-82 “ ГСИ. Государственная поверочная схема для средств измерений уровня жидкости”.
ТУ 4213-001-60954562-2012 Технические условия
Выполнение государственных учетных операций.
Осуществление торговли и товарообменных операций.
