Приборы контроля аппаратуры рельсовых цепей тональной частоты ПК-ШН, ПК-ШН(М), 52684-13

Назначение

Приборы контроля аппаратуры рельсовых цепей тональной частоты ПК-ШН и ПК-ШН(М) (далее - приборы) предназначены для измерения среднеквадратического значения напряжения гармонического синусоидального сигнала в диапазоне частот от 20 Гц до 6400 Г ц, среднеквадратического значения напряжения амплитудно-модулированного (АМ) и ампли-тудно-манипулированного (АМн) сигналов в диапазоне частот от 420 Гц до 5555 Гц и для измерения несущей частоты АМ и АМн сигналов в диапазоне частот: от 420 Гц до 5555 Гц для ПК-ШН; от 425 Гц до 775 Гц для ПК-ШН(М) при техническом обслуживании и ремонте систем автоматики, телемеханики на железных дорогах и метрополитенах.

Описание

Принцип действия приборов основан на преобразовании аналоговых электрических сигналов в цифровую форму и последующей обработки результатов измерения микропроцессором с помощью алгоритмов быстрого преобразования Фурье.

Приборы обеспечивают автоматический поиск сигналов рельсовых цепей тональной частоты с определением значения несущей и модулирующей частоты, среднеквадратического значения напряжения обнаруженного сигнала в селективном режиме.

В приборах реализованы функции записи и чтения данных конфигурации и текущего состояния путевых приемников ПП-Ц и генераторов ГП-Ц рельсовых цепей тональной частоты.

Управление приборами ПК-ШН, ПК-ШН(М) осуществляется оператором посредством встроенной клавиатуры или ПЭВМ через USB порт при наличии специального программного обеспечения.

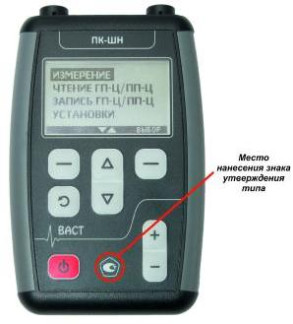

Общий вид приборов ПК-ШН и ПК-ШН(М) изображен на рисунках 1 и 2.

Место пломбирования

ПРИБОР КОНТРОЛЯ *ЛП#РАТУРЬ4 ТРЦ

ООО «MCQljMUWl ВАС' ■

Рисунок 2 - Общий вид прибора сзади

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления режимами работы, а также получения результатов измерения приборов ПК-ШН и ПК-ШН(М). Доступ к микроконтроллеру исключён конструкцией прибора.

Идентификационные данные ПО приборов ПК-ШН и ПК-ШН(М) представлены в

табл. 1.

Таблица 1

Защита программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазон измерения в широкополосном режиме среднеквадратического значения напряжения гармонического синусоидального сигнала в диапазоне частот от 20 до 6400 Гц, В    0,1 - 90,0

Диапазон измерения в селективном режиме среднеквадратического значения напряжения гармонического синусоидального сигнала на частотах, В:

-    420, 480, 580, 720, 780, 4545, 5000, 5555 Гц для ПК-ШН

-    425, 475, 575, 725, 775 Гц для ПК-ШН(М)    0,1 - 90,0 Пределы допускаемой относительной погрешности измерения среднеквадратического значения напряжения гармонического синусоидального сигнала в широкополосном и селективном режимах, % ±2,0 Диапазон измерения среднеквадратического значения напряжения амплитудно-модулированного (АМ) сигнала в широкополосном режиме с частотой модуляции от 8

до 12 Гц на несущей частоте сигнала в диапазоне от 420 до 5555 Гц, В    0,1 - 60,0

Диапазон измерения среднеквадратического значения напряжения амплитудно-манипулированного (АМн) в широкополосном режиме с частотой повторения импульсов модуляции от 8 до 12 Гц на несущей частоте сигнала в диапазоне от 420 до 5555 Гц, В    0,1 - 60,0

Диапазон измерения в селективном режиме среднеквадратического значения напряжения АМ и АМн сигналов на несущей частоте, В:

-    420, 480, 580, 720, 780, 4545, 5000, 5555 Гц для ПК-ШН

-    425, 475, 575, 725, 775 Гц для ПК-ШН(М)    0,1 - 60,0 Пределы допускаемой относительной погрешности измерения среднеквадратического

значения напряжения АМ и АМн сигнала в широкополосном и селективном режимах, % ±4,0 Пределы допускаемой относительной погрешности измерения несущей частоты АМ сигнала, %:

-    для ПК-ШН в диапазоне частот от 420 Гц до 5555 Гц

-    для ПК-ШН(М) в диапазоне частот от 425 Гц до 775 Гц    ±0,5 Пределы допускаемой относительной погрешности измерения несущей частоты АМн сигнала, %:

-    для ПК-ШН в диапазоне частот от 420 Гц до 5555 Гц

-    для ПК-ШН(М) в диапазоне частот от 425 Гц до 775 Гц    ±0,5 Диапазон измерения частоты модуляции АМ сигнала, Гц 8 - 12 Пределы допускаемой относительной погрешности измерения

частоты модуляции АМ сигнала, %    ±1,0

Диапазон измерения частоты повторения импульсов модуляции АМн сигнала, Гц 8 - 12 Пределы допускаемой относительной погрешности измерения

частоты повторения импульсов модуляции АМн сигнала, %    ±1,0

Амплитудно-частотная характеристика (АЧХ) фильтра при расстройки частоты относительно несущей частоты входного сигнала (£,) на ±17 Гц, ±20 Гц, ±25 Гц, в режиме селективного измерения представлена в табл. 2.

Таблица 2

Масса прибора, кг, не более Габаритные размеры, мм, не более Питание:

0,250

80x125x25

2,4 - 3,0 10000 10

от минус 20 до 40 90

от внутреннего источника постоянного тока напряжением, В Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при t=25 °С, %, не более

Знак утверждения типа

наносится на лицевую панель прибора контроля аппаратуры рельсовых частот тональной частоты ПК-ШН и ПК-ШН(М) методом трафаретной печати и на эксплуатационную документацию методом компьютерной графики.

Поверка

осуществляется в соответствии с документом КНТЮ.418115.001 МП «Приборы контроля аппаратуры рельсовых цепей тональной частоты ПК-ШН, ПК-ШН(М). Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 24 декабря 2012 г.

Перечень эталонов, применяемых при поверке:

-    калибратор многофункциональный Calibro-142, U~ 0,1 мВ - 1000 В, ПГ ±(0,023 - 1,15) %, 20 Гц - 100 кГц, 0,1 Гц - 20 МГц, ПГ ±0,005 %;

-    калибратор универсальный Н4-11, 0,2 - 150,0 В, ПГ ±(0,1 %их+0,02 %ипр), 20 Гц - 10 кГц;

-    генератор сигналов произвольной формы 33250A, 1 мкГц - 80 МГц, ПГ ±Ы0-6, 10 мВ - 10 В, ПГ ±(0,01Upp+0,001) В;

-    мультиметр 3458А, U~ 1 мВ - 700 В, ПГ ±(0,007- 0,32) %, 10 - 100 кГц. Сведения о методиках (методах) измерений

Методика измерений изложена в КНТЮ.418115.001 РЭ «Приборы контроля аппаратуры рельсовых цепей тональной частоты ПК-ШН, ПК-ШН(М). Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к приборам контроля аппаратуры рельсовых цепей тональной частоты ПК-ШН, ПК-ШН(М)

1.    ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений

2    9

переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 ».

2.    ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

3.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

4.    КНТЮ.418115.001 ТУ «Приборы контроля аппаратуры рельсовых цепей тональной частоты. ПК-ШН, ПК-ШН(М). Технические условия».

5.    КНТЮ.418115.001 МП «Приборы контроля аппаратуры рельсовых цепей тональной частоты. ПК-ШН, ПК-ШН(М). Методика поверки».

Рекомендации к применению

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
