| Номер в госреестре | 5269-12 |
| Наименование СИ | Генеpатоpы импульсов |
| Обозначение типа СИ | Г5-56 |
| Изготовитель | АО "Курский завод "Маяк", г. Курск |
| Год регистрации | 2012 |
| Срок свидетельства | 30.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы импульсов Г5-56 (далее по тексту - генераторы) предназначены для воспроизведения импульсных сигналов с широким диапазоном изменения периода повторения, длительности импульсов и временного сдвига.
Конструктивно генератор выполнен в виде моноблока в корпусе «Надел-75 А» и состоит из формирователя временных параметров и двух формирователей параметров основных импульсов.
Принцип действия генераторов основан на формировании импульсных сигналов с различными значениями периода повторения, длительности, временного сдвига и амплитуды импульсов посредством формирователя параметров основных импульсов и формирователя временных интервалов.
В формирователе временных параметров осуществляется выбор режима по запуску, формирование тактовых импульсов, формирование синхроимпульса, формирование временного сдвига, а также переключение в режим парных импульсов.
В формирователе параметров основных импульсов производится формирование длительности импульса, регулировка амплитуды, переключение полярности основных импульсов.

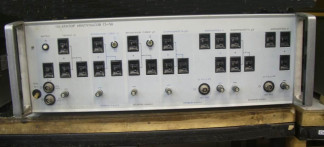

Внешний вид генератора и место наклеек приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Метрологические и технические характеристики генераторов приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон установки длительности основных импульсов, нс | от 10 до 1 • 109 |
| Пределы допускаемой абсолютной погрешности установки длительности основных импульсов, нс: - в диапазоне от 10 до 100 нс - в диапазоне от 100 до 1 • 109 нс | ± (0,1т+10) ± (0,1т+3), где т - установленная длительность, нс |
| Диапазон установки амплитуды основных импульсов, В | от 0,1 до 10 |
| Пределы допускаемой относительной погрешности установки амплитуды основных импульсов на внешней нагрузке (50±1) Ом, %: - в диапазоне от 0,1 до 1 В - в диапазоне от 1 до 10 В | ± 15 ± 10 |
| Диапазон установки периода повторения основных импульсов при внутреннем запуске, мкс | от 0,1 до 1 • 106 |
| Пределы допускаемой абсолютной погрешности установки периода повторения основных импульсов, % | ± 10 |
| Диапазон установки временного сдвига между основным импульсом и синхроимпульсом, нс | от 10 до 1 • 109 |
| Пределы допускаемой абсолютной погрешности установки временного сдвига между основным импульсом и синхроимпульсом, нс: - в диапазоне от 10 до 100 нс - в диапазоне от 100 до 1 • 109 нс | ± (0,1 •D + 20) ± (0,1 •D + 3), |
| Наименование характеристики | Значение характеристики |
| где D - установленный временной сдвиг, нс | |
| Диапазон установки временного сдвига второго импульса пары относительно первого Du при Dn=0,5T и менее (где T - период повторения пары импульсов), мкс | от 0,1 до 1 • 106 |
| Пределы допускаемой абсолютной погрешности установки временного сдвига второго импульса пары относительно первого, % | ± (0,1 • Dii + 3) |
| Длительность фронта и среза основных импульсов, нс, не более | 10 |
| Выбросы на вершине основного импульса и в паузе, %, не более: - для амплитуд от 0,1 до 1 В - для амплитуд от 1 до 10 В | 10 5 |
| Неравномерность вершины основного импульса и исходного уровня в паузе, %, не более | 5 |
| Напряжение питания от сети переменного тока, В: - частотой (50+0,5) Гц - частотой (400±12) Гц | 220 ± 22 220 ± 11 |
| Потребляемая мощность, ВА, не более | 200 |
| Габаритные размеры (длинахвысотахширина), мм, не более | 480x160x475 |
| Масса, кг, не более | 20 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре 30 °С, % - атмосферное давление, мм рт.ст. | от 5 до 40 до 95 750±30 |
Знак утверждения типа средства измерений наносится на переднюю панель генератора методом шелкографии и типографским способом на титульный лист формуляра.
Комплект поставки включает:
- генератор импульсов Г5-56 - 1 шт.;
- комплект ЗИП - 1 шт.;
- комплект эксплуатационной документации - 1 шт.
осуществаляется в соответствии с разделом 13 «Поверка изделия» технического описания и инструкции по эксплуатации ЕХ3.269.076 ТО, согласованного начальником ГЦИ СИ «Воен-тест» 32 ГНИИИ МО РФ в 2003 г.
Основные средства поверки:
- осциллограф универсальный С1-65А (регистрационный номер 5334-76), диапазон установки коэффициентов развертки от 0,01 мкс/дел до 50 мс/дел, диапазон установки коэффициентов отклонения от 0,1 до 5 В/см, пределы допускаемой относительной погрешности установки коэффициентов отклонения ± 5 %;
- осциллограф стробоскопический С7-12 (регистрационный номер 4057-74), время нарастания переходной характеристики 3,5 нс, диапазон установки коэффициентов отклонения от 5 до 200 мВ/дел пределы допускаемой относительной погрешности установки коэффициентов отклонения 5 %;
- частотомер электронно-счетный Ч3-54, диапазон измеряемых частот от 0,1 Гц до 10 МГц, диапазон измеряемых интервалов времени от 0,1 мкс до 10 с, пределы допускаемой относительной погрешности измерений частоты ±0,01%;
- вольтметр универсальный цифровой В7-34А (регистрационный номер 7982-80), диапазон измерений напряжений от 0,01 до 10 В, пределы допускаемой относительной погрешности измерений напряжения ± 0,1 %, диапазон установки сопротивлений от 0,1 до 1000 кОм, пределы допускаемой относительной погрешности измерений сопротивления ± 0,06 %;
- измеритель временных интервалов И2-26 (регистрационный номер 5343-76), диапазон измерений временных интервалов от 10 нс до 10 мс, пределы допускаемой относительной погрешности измерений временных интервалов ± (5 10 т + 0,8 нс), где т - измеряемый интервал;
- осциллограф универсальный С1-108 (регистрационный номер 7866-80), диапазон измерений напряжения от 20 мВ до 10 В, пределы допускаемой относительной погрешности измерений напряжения ± 2%.
Генератор импульсов Г5-56. Техническое описание и инструкция по эксплуатации ЕХ3.269.076 ТО.
Нормативные и технические документы, устанавливающие требования к генераторам импульсов Г5-56
ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия».
ЕХ3.269.076 ТУ. «Генератор импульсов Г5-56. Технические условия».
Деятельность в области обороны и безопасности государства (в том числе при разработке, ремонте и эксплуатации радиотехнических устройств).
