Ваттметры оптические OLP-82/82P, OLP-87 серии SmartClass Fiber, 52690-13

Назначение

Ваттметры оптические OLP-82/82P, OLP-87 серии SmartClass Fiber (далее по тексту -ваттметры) предназначены для измерений оптической мощности в оптических кабелях и оптических компонентах в одномодовых волоконно-оптических линиях передачи, включая кабели пассивных оптических сетей (PON) в системах «волокно в дом» (FTTH).

Описание

Принцип действия ваттметров основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Селективный PON-ваттметр OLP-87 с помощью двух разьемов и внутреннего разветвителя и встроенных фильтров позволяет измерять уровни входящего и исходящего потоков в сквозном режиме передачи одновременно для всех сигналов - на каждой длине волны 1310, 1490 и 1550 нм. Фирменная технология позволяет корректно измерять уровень восходящего потока сигналов от абонентского устройства в прерывистом (burst) режиме. Ваттметр OLP-82P снабжен встроенным микроскопом для анализа состояния поверхности контактной области волоконнооптического разъема кабелей. Ваттметры OLP-82/82P и OLP-87 могут комплектоваться внешним цифровым микроскопом Р5000i (комплекты FIT-82XX и FIT-87XX соответственно).

Конструктивно ваттметры выполнены в малогабаритном пластмассовом корпусе с прорезиненными вставками.

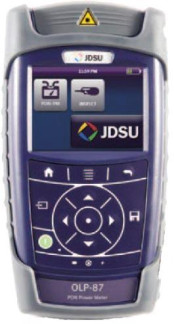

Ваттметр оптический OLP-82P    Ваттметр оптический OLP-87

2

Программное обеспечение

Ваттметры функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде, задания условий измерения и сохранения результатов измерений в памяти прибора.

Для защиты от несанкционированного доступа к элементам схемы корпус ваттметра пломбируется. Пломбируется гнездо левого верхнего винта крепления передней и задней панелей прибора, если смотреть со стороны задней панели.

Идентификационные данные программы микроконтроллера ваттметров приведены в таблице 1.

Таблица 1

Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части прибора. Модификация ПО возможна только в сервисных центрах фирмы-производителя.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Метрологические и технические характеристики ваттметров приведены в таблице 2. Таблица 2_

Электропитание ваттметров осуществляется от восьми щелочных батарей или аккумуляторов напряжением 1,5/1,2 В типа АА либо от фирменного Li-Ion аккумулятора RBP2 либо от

сети переменного тока напряжением 220±22 В, частотой 50±0,5 Гц через адаптер/зарядное устройство PS4.

Рабочие условия эксплуатации ваттметров:

•    температура окружающей среды, °С..........................................от 0 до +40

•    относительная влажность воздуха при +30 оС, %, не более...........95

•    атмосферное давление, кПа.................................................от 84 до 106,7

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.

Комплектность средства измерений (зависит от исполнения)

Таблица 3

Поверка

осуществляется по документу: ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».

Основные средства поверки:

1 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС (№ 49185-12 в Госреестре СИ РФ).

Основные метрологические характеристики:

10 2

-    диапазон измеряемых значений средней мощности оптического излучения 10 -10 Вт;

-    диапазон длин волн исследуемого излучения 600-1700 нм;

-    длины волн калибровки 850±10, 1310±10, 1550±10, 1490±5, 1625±5 нм;

-    предел допускаемой относительной погрешности измерений средней мощности на длинах волн калибровки в диапазоне 10-10 - 2-10-3 Вт 2,5%, в диапазоне 2-10-3 - 10-2 Вт 3,5%, в рабочем спектральном диапазоне 5%, измерений относительных уровней мощности в диапазоне 10-10 - 2-10-3 Вт 1,2%;

-    рабочий диапазон длин волн спектральной установки 600 - 1700 нм;

-    предел допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника 5%;

-    предел допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн 1 нм.

Сведения о методах измерений

«Ваттметр оптический 0LP-82/82P. Руководство по эксплуатации», глава 6 «Измерение оптической мощности»; «Ваттметр оптический 0LP-87. Руководство по эксплуатации», раздел 5 «Работа».

Нормативные документы, устанавливающие требования к ваттметрам оптическим OLP-82/82P, OLP-87 серии SmartClass Fiber

ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».

ГОСТ 8.585-2005 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины для волоконно-оптических систем связи и передачи информации».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
