Системы автоматизированные измерительные ТЕСТ-1101, 52694-13

Назначение

Системы автоматизированные измерительные ТЕСТ-1101 (далее - системы ТЕСТ-1101) предназначены для воспроизведения напряжения постоянного тока и сопротивления постоянному току.

Описание

Конструктивно система ТЕСТ-1101 состоит из двух подсистем автоматизированных измерительных ТЕСТ-VXI УКАБ-1, подсистем ИБС (40CH SAS SYSTEM) и БИАБ (BSS SYSTEM). Системы ИБС и БИАБ представляют собой электронные стойки с установленными в них источниками питания, представляющими собой функционально законченные электронные устройства. Система автоматизированная измерительная ТЕСТ-VXI УКАБ-1 выполнена по модульному принципу на основе стандарта VXI и представляет собой набор функциональных модулей, размещенных в базовом блоке (крейте) INTE005 FC VXI 3.0 Mainframe и объединенных, в зависимости от функционального назначения, в каналы, управляемые от внешней ПЭВМ. Базовый блок с установленными в него модулями образует блок электронный БЭ102. К БЭ102 прикрепляется коммутационная панель КП-УКАБ-1. Управление и обмен данными между составными частями системы ТЕСТ-1101 осуществляется по сети Ethernet.

Блок БЭ102 представляет собой набор функциональных модулей, размещенных в крейте INTE005 FC VXI 3.0 Mainframe.

В системе ТЕСТ-1101 реализованы следующие каналы:

-    каналы воспроизведения напряжения постоянного тока в диапазоне от 10 мВ до 4,5 В;

-    каналы воспроизведения сопротивления постоянному току в диапазоне от 95 до

120 Ом;

-    каналы имитации бортовой солнечной батареи;

-    каналы имитации ботовой аккумуляторной батареи.

Каналы воспроизведения напряжения постоянного тока

Каналы реализованы с помощью четырех модулей ИПТН 16 ФТКС.468260.007 из состава двух подсистем ТЕСТ-VXI УКАБ-1.

Принцип действия каналов основан на воспроизведении напряжения постоянного тока путем цифро-аналогового преобразования кодов управления в значения выходного напряжения.

Каналы воспроизведения сопротивления постоянному току

Каналы реализованы с помощью восьми мезонинных модулей МПС2-1 ФТКС.468266.015-1.

Принцип действия каналов воспроизведения сопротивления постоянному току заключается в коммутации резисторов, установленных на мезонинном модуле, на требуемый канал.

Каналы имитации бортовой солнечной батареи и бортовой аккумуляторной батареи

Каналы реализованы с помощью подсистем ИБС (40CH SAS SYSTEM) и БИАБ (BSS SYSTEM) .

Принцип действия каналов имитации заключается в подключении к требуемому каналу источника напряжения, который имитирует либо сегмент бортовой солнечной батареи, либо элемент бортовой аккумуляторной батареи.

По устойчивости и прочности к климатическим и механическим воздействиям модули соответствуют требованиям группы 3 по ГОСТ 22261-94.

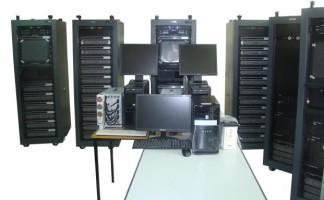

Внешний вид системы ТЕСТ-1101, с указанием места нанесения знака утверждения типа, приведен на рисунке 1.

Защита от несанкционированного доступа предусмотрена в виде пломбировки функциональных модулей, установленных в крейт (рисунок 2).

т

и-

Место пломбировки клеймом ОТК

о

Программное обеспечение

Программное обеспечение (ПО) для работы с модулями включает ПО общее и ПО специальное.

В состав общего ПО входит операционная система Windows 7.

В состав специального ПО входят комплект ПО «VISA» и комплект ПО модулей ООО Фирма «Информтест».

Комплект ПО «VISA» обеспечивает работу системного интерфейса информационной связи ПЭВМ и крейта стандарта VXI с установленными в него функциональными модулями.

В комплект ПО «VISA» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи с носителями мезонин в случае, когда для связи с ПЭВМ используются устройства стандарта VXI.

Комплект ПО модулей ООО Фирма «Информтест» обеспечивает управление режимами работы мезонинными модулями, а также обеспечивает его информационную связь с носителем мезонинных модулей.

В комплект ПО модулей ООО Фирма «Информтест» входят следующие программы:

-    «psm.exe» (для проверки работоспособности носителей мезонинов и потребляемых по цепям питания токов);

-    «ppv.exe» (для проверки метрологических характеристик системы).

Метрологически значимая часть ПО, входящая в состав комплекта ПО модулей

ООО Фирма «Информтест», выделена в следующие файлы:

-    библиотека математических преобразований povcalc.dll;

-    библиотека математических преобразований uniptn16_math.dll;

-    библиотека математических преобразований unmps2_math.dll.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в

таблице 1.

Таблица 1

Метрологически значимая часть ПО модулей и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Каналы воспроизведения напряжения постоянного тока

-    количество каналов.........................................................................................................48;

-    диапазон воспроизведения напряжения постоянного тока, В...................от 0,010 до 4,5;

-    пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, мВ...............................................................................................± 2;

-    пределы допускаемой дополнительной абсолютной погрешности воспроизведения

напряжения постоянного тока в режиме холостого хода, мВ .............................................± 0,1* Т,

где Т - отклонение температуры окружающей среды от значения 18 °С (для интервала температур от плюс 5 до плюс 18 °С) или от значения 22 °С (для интервала температур от плюс 22 до плюс 40 °С).

Каналы воспроизведения сопротивления постоянному току

-    количество каналов.........................................................................................................16;

-    диапазон воспроизведения сопротивления постоянному току, Ом............ от 95 до 120;

-    пределы допускаемой относительной погрешности воспроизведения сопротивления постоянному току в диапазоне от 95 Ом до 120 Ом , %............................................................± 0,1.

Каналы имитации бортовой солнечной батареи

-    количество каналов........................................................................................................40;

-    напряжение холостого хода, В, не более.....................................................................140;

-    ток короткого замыкания канала, А, не более.............................................................6,4.

Каналы имитации бортовой аккумуляторной батареи

-    количество каналов...........................................................................................................2;

-    напряжение канала, В, не более....................................................................................100;

-    ток разряда канала, А, не более....................................................................................150;

-    ток разряда канала, А, не более......................................................................................50.

Общие характеристики:

Габаритные размеры стойки ИБС (длина х ширина х высота),

мм, не более.............................................................................................................913 х 608 х 1836.

Габаритные размеры стойки БИАБ (длина х ширина х высота),

мм, не более.............................................................................................................913 х 608 х 1836.

Габаритные размеры блока БЭ102 с прикрепленной коммутационной панелью КП-УКАБ-1 (длина х ширина х высота), мм, не более.........................528,5 х 212 х 342.

-    Масса ТЕСТ-1101, кг, не более...................................................................................3500.

-    Мощность, потребляемая ТЕСТ-1101, В-А, не более............................................260000.

Параметры электропитания:

-    напряжение переменного тока, В.........................................................................220 ± 22;

-    частота переменного тока, Гц...................................................................................50 ± 1.

-    напряжение переменного тока, В.........................................................................380 ± 38;

-    частота переменного тока, Гц...................................................................................50 ± 1.

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С............................................................ от 5 до 40;

-    относительная влажность воздуха при температуре 25 °С, %....................... от 45 до 80;

-    атмосферное давление, кПа......................................................................... от 84 до 106,7.

Знак утверждения типа

Знак утверждения типа наносится на верхнюю лицевую панель БЭ102 в виде наклейки и на титульный лист формуляра методом компьютерной графики.

Комплектность

В комплект поставки входят: система ТЕСТ-1101, комплект ЗИП-Г, комплект эксплуатационной документации.

Поверка

осуществляется по разделу 12 «Поверка» Руководства по эксплуатации ФТКС.411713.109 РЭ, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 г.

Средства поверки:

Мультиметр 34401A, диапазон измерения сопротивления постоянному току от 0 до 1000 Ом с относительной погрешностью измерения не более (0,003(от Ях)+0,003(от Як))% в диапазоне от 0 до 100 Ом и не более (0,002(от Ях)+0,0005(от Як))% в диапазоне от 100 до 1000 Ом, где Як - значение верхней границы диапазона измерений, Ях - измеренное значение. Пределы измерения напряжения постоянного тока 0,1 В, 1 В, 10 В с относительной погрешностью измерения не более (0,003(от Ш)+0,003(от Ик))% в диапазоне до 0,1 В, не более (0,002(от их)+0,0006(от ик))% в диапазоне от 0,1 до 1 В и не более (0,0015(от Их)+0,0004(от Ик))% в диапазоне от 1 до 10 В, где ик - значение верхней границы диапазона измерений, Ux - измеренное значение.

Сведения о методах измерений

Сведения о методах измерений систем ТЕСТ-1101 приведены в документе Система ТЕСТ-1101. Руководство по эксплуатации. ФТКС.411713.109 РЭ.

Нормативные и технические документы, устанавливающие требования к системам ТЕСТ-1101

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

Система ТЕСТ-1101. Технические условия. ФТКС.411713.109 ТУ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
