Анализаторы спектрофотометрические открытого типа Gallery, Gallery Plus, 52698-13

Назначение

Анализаторы спектрофотометрические открытого типа Gallery, Gallery Plus (далее по тексту - анализаторы) предназначены для измерения оптической плотности и водородного показателя рН в жидких средах.

Описание

В анализаторах применена технология раздельных реакционных ячеек, позволяющая осуществлять анализ одной и той же пробы сразу и по нескольким различным параметрам. Параллельно с фотометрическими исследованиями могут выполняться исследования с электрохимическими измерениями. Анализаторы дозируют пробы и реагенты и создают условия для проведения химических реакций (термостатирование и перемешивание).

Принцип действия блока дозатора основан на создании переменного вакуума в микронасосах, в результате чего в наконечники всасывается или сливается из них дозируемая жидкость.

Принцип действия фотометрического блока анализаторов основан на измерении значений оптической плотности жидкой пробы и последующем пересчете, с помощью встроенных программ, полученного значения оптической плотности в необходимый параметр (концентрацию).

Световой поток от вольфрамовой галогеновой лампы фокусируется и коллимируется оптической системой. Сфокусированный свет проходит через измерительную кювету с реакционной смесью, далее попадает в оптическую систему фотометра. В оптической системе фотометра свет проходит через один из 11 светофильтров, которые сменяются автоматически анализатором, в зависимости от настроек методики, а за ним - попадает на фоторегистратор (фотодиод). Сигнал с каждого светодиода оцифровывается и поступает в микропроцессорный блок

Принцип действия электрохимического блока основан на измерении электродвижущей силы (ЭДС) между измерительным и вспомогательным электродами с последующим автоматическим вычислением водородного показателя рН анализируемого раствора.

Результаты измерений отображаются на мониторе, подключенном к анализаторам, в виде значений оптической плотности и концентрации образца, а также показателей рН.

В зависимости от назначения анализаторы могут комплектоваться интерференционными светофильтрами с длинами волн максимумов пропускания 340, 380, 405, 420, 430, 480, 492, 500, 510, 520, 540, 575, 600, 620, 660, 700, 750, 880 нм, анализаторы Gallery Plus дополнительно комплектуются светофильтрами с длиной волны максимума пропускания 275нм; инструментально конфигурация допускает до 12 различных светофильтров. Реакционная смесь подготавливается в многоразовых наливных кюветах из полиметилметакрилата, также предварительное разведение может быть произведено в одноразовых пробирках.

Управление и обработка результатов измерений проводится с помощью специального программного обеспечения (ПО), предустановленного на персональный компьютер (ПК). ПК производится, тестируется и поставляется вместе с анализатором и ПО. Программное обеспечение также служит для построения градуировочных функций, создания отчетов и проверки правильности работы прибора по стандартным образцам.

Конструктивно анализаторы выполнены в виде настольных приборов и состоят из блока электрохимических испытаний, блока фотометрических испытаний, дозатора, мешалки, инкубатора, механизма загрузки кювет, штативов для проб и реагентов.

Место пломбирования

Место нанесения маркировки

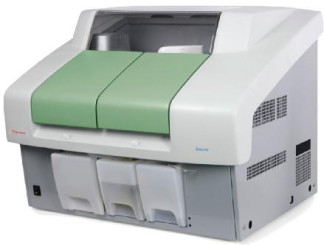

Рисунок 1 - Место нанесения маркировки и место пломбирования анализаторов спектрофотометрических открытого типа Gallery, Gallery Plus

Программное обеспечение

Программное обеспечение (ПО) предустановленно на ПК, который соединен с исполнительной частью анализаторов посредством USB кабеля. ПО осуществляет контроль и управление всеми этапами операции, начиная от позиционирования отдельных частей и заканчивая тестами самодиагностики. Также в задачу ПО входит получение информации от анализаторов относительно измеренной оптической плотности, пересчёт её в требуемые диагностические величины (концентрацию веществ) и измеренной ЭДС с пересчётом ее в водородный показатель рН, ведение баз данных.

Метрологическая значимая часть ПО находится в файле ArcMaster.exe, входящего в состав комплекса исполнительных файлов.

Для ограничения доступа внутрь корпусов анализаторов производится их пломбирование.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения для анализаторов указаны в таблице 1.

_Таблица 1_

Лист № 3 Всего листов 5

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.

Установка обновленных версий ПО допускается только представителями предприятия

- изготовителя.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных воздействий оценивается как «С» согласно МИ 3286-2010.

Технические характеристики

Таблица 2_

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.

Комплектность

Таблица 3

* Поставляется дополнительно в соответствии с договором

Поверка

осуществляется по документу: «Анализаторы спектрофотометрические открытого типа Gallery, Gallery Plus. Методика поверки № МП 110. Д4-12» утвержденному 11 октября 2012г.

Основные средства поверки

1.    Комплект мер оптической плотности КМОП-Н.

Основные метрологические характеристики:

Абсолютная погрешность измерения оптической плотности не более 0,07Б.

2.    Стандарт-титры для рН-метрии тип 2 (рН=1,65), тип 4 (рН=3,56), тип 5 (рН=4,01), тип 9 (рН=6,86), тип 13 (рН=9,18) по ГОСТ 8.135-2004.

Основные метрологические характеристики:

Отклонение рН от номинального значения не более 0,01 рН

3.    Весы аналитические лабораторные (класс точности специальный (1) по ГОСТ 24104-2001).

Сведения о методах измерений

«Gallery. Руководство по эксплуатации». Раздел 7 «Выполнение контроля качества и калибровки», раздел 8 «Пробы», раздел 9 «запуск анализа», раздел 11 «Просмотр информации о состоянии исследования».

Нормативные документы, устанавливающие требования к анализаторам

1.    ГОСТ 8.557-2007 «Г осударственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от

0,2 до 20,0 мкм».

2.    ГОСТ 8.120-99 «Г осударственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений рН».

3.    Техническая документация «Thermo Fisher Scientific Oy», Финляндия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленных законодательством Российской Федерации для подтверждения соответствия обязательным требованиям.
