Назначение
Устройства контрольно-измерительные для испытаний первичным током INGVAR, PCITS2000/2 (далее - устройства) предназначены для формирования переменного тока промышленной частоты большой силы, измерения напряжения и силы переменного тока, угла сдвига фаз при проверке автоматических выключателей с электромагнитными, тепловыми и электронными расцепителями, защитных реле, кабелей, а также трансформаторов тока.
Описание
Принцип действия устройств в части воспроизведения высоких выходных токов основан на формировании больших выходных токов из напряжения переменного тока питающей сети с помощью регулируемого автотрансформатора, соединенного с оконечным разделительным силовым трансформатором тока, питающим нагрузку. Принцип действия устройств в части измерений напряжения и силы переменного тока основан на преобразовании входного аналогового сигнала в цифровую форму с помощью АЦП. Измерения временных интервалов между подачей сигналов запуска и останова осуществляется методом счета импульсов от встроенного генератора.
Основные узлы устройств: регулируемый автотрансформатор, трансформаторы тока, измерительный трансформатор тока, АЦП, микропроцессор, устройство управления, ЖК-дисплей, органы управления (кнопки, лампы, регуляторы и т.д.), источник питания.
Устройства INGVAR и PCITS2000/2 состоят из двух модулей: модуля управления-измерения и модуля тока, соединенных между собой специальным кабелем.
Управление устройствами осуществляется оператором вручную кнопками и ручками модуля управления-измерения. Устройства INGVAR также могут управляться дистанционно и загружать результаты измерений на внешний ПК через порт USB типа «B». Модули тока устройств INGVAR не имеют органов управления и индикации и имеют только шины для подключения измерительных проводов и кабелей модуля управления.
Устройства обеих типов имеют встроенный таймер, дополнительные источники выходного напряжения (для питания реле или снятия вольтамперных характеристик трансформаторов тока) и входы для измерения напряжения и силы тока во внешних цепях.
Модуль управления-измерения устройств INGVAR имеет два измерительных канала.
Первый канал позволяет измерять и выводить на дисплей значения силы переменного тока, напряжения, время измерения. Второй канал позволяет измерять силу переменного тока и напряжение, вычислять параметры трансформаторов тока: коэффициент трансформации, импеданс, нагрузку, коэффициент мощности, угол сдвига фаз. Напряжение и сила тока могут быть представлены в абсолютных значениях и процентах номинального значения.
Устройства оснащены защитой от перегрева и короткого замыкания, делающей невозможной использование оборудование, пока не будут устранены причины, вызвавшие короткое замыкание, либо температура не снизится до безопасной величины.

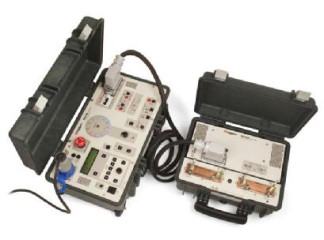

Устройства INGVAR выполнены в виде двух блоков, помещенных в корпуса из ударопрочного полипропилена, с ручками для переноски, закрывающиеся крышками.
Конструктивно устройства PCITS2000/2 выполнены в корпусах из тонколистовой стали. Для удобства транспортировки устройства оснащены двумя колесами, упором и ручками.
Питание устройств - от сети переменного тока.
Технические характеристики
Таблица 1 - Метрологические и технические ха | эактеристики устройств INGVAR, PCITS2000/2 |
Характеристика | Значение |
INGVAR | PCITS2000/2 |
Диапазон формируемых значений силы переменного тока, А | от 0 до 5000 | от 40 до 1000; от 20 до 2000 |
Диапазон измерений силы переменного тока, А (канал 1) | от 0 до 1000; от 0 до 2000; от 0 до 3250; от 0 до 6500 | от 0 до 2000 |
Диапазон измерений силы переменного тока, А (канал 2) | от 0 до 2; от 0 до 20 | от 0 до 2 |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока | ± (0,01Хк. + 1 е.м.р.) | ± (0,03Хизм. + 2 е.м.р) |
Диапазон измерений напряжения переменного тока, В | от 0 до 200 | от 0 до 250 |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока | ± (0,01Хк. + 1 е.м.р.) | ± (0,03Хизм. + 2 е.м.р) |
Диапазон измерений угла сдвига фаз, градусов | от 0 до 359 | — |
Пределы допускаемой абсолютной погрешности измерения угла сдвига фаз, градусов | ± 2 | |
Напряжение сети питания, В | от 100 до 240 | 220/240 |
Частота сети питания, Г ц | 50/60 | 50/60 |
Характеристика | Значение |
INGVAR | PCITS2000/2 |
Г абаритные размеры, мм, (длина х ширина*высота) - модуль управления-измерения; - модуль тока | 546x347x247 410x340x205 | 320x305x510 202x127x55 |
Масса, кг - модуль управления-измерения; - модуль тока | 20 20 | 61* |
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до + 50 до 95 без конденсации | от 0 до + 40 до 90 без конденсации |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений. * - масса устройства с двумя модулями.
Таблица 2 - Диапазоны формируемых выходных токов устройств INGVAR при питании от
источника напряжением 240 В при па | эаллельном включении выходов | |
Максимальный выходной ток | Время | Минимальное время для восстановления защиты от перегрева | Напряжение |
700 А | продолжительно | - | 2,6 В |
1000 А | 30 мин | 5 мин | 2,5 В |
2000 А | 3 мин | 10 мин | 2,1 В |
3000 А | 1 мин | 12 мин | 1,8 В |
5000 А | 2 с | 3 мин | 1,2 В |
Таблица 3 - Диапазоны формируемых выходных токов устройств INGVAR при питании от источника напряжением 240 В при последовательном включении выходов
Максимальный выходной ток | Время | Минимальное время для восстановления защиты от перегрева | Напряжение |
350 А | продолжительно | - | 5,3 В |
500 А | 20 мин | 15 мин | 5,1 В |
1500 А | 2 мин | 12 мин | 3,5 В |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Комплектность
Таблица 4 - Комплектность (основной комплект поставки)
Наименование | Количество |
Устройство IN GV AR |
Устройство IN GV AR | 1 |
Межблочный кабель | 1 |
Кабель для измерений длиной 2 м | 1 |
Кабель питания | 1 |
Руководство по эксплуатации | 1 |
Методика поверки | 1 |
Наименование | Количество |
Устройство PCITS2000/2 |
Устройство PCITS2000/2 | 1 |
Кабель питания | 1 |
Руководство по эксплуатации | 1 |
Методика поверки | 1 |
Таблица 5 - Комплектность (опциональная поставка)
Наименование | Количество |
Устройство IN GV AR |
Пробник для больших токов НСР2000 | 1 |
Переключатель для поверки трансформаторов тока | 1 |
Удлиненный межблочный кабель | 1 |
Удлиненный кабель для измерений | 1 |
Устройство PCITS2000/2 |
Кабель для измерений длиной 3 м | 1 |
Кабель для таймера | 1 |
Поверка
осуществляется по документу МП 52732-13 «Устройства контрольно-измерительные для испытаний первичным током INGVAR, PCITS2000/2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 г.
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05); измеритель многофункциональный характеристик переменного тока РЕСУРС-ОТ2-ПТ (± 0,05 %; ± 0,10); калибратор универсальный Fluke 9100.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к устройствам контрольно-измерительным для испытаний первичным током INGVAR, PCITS2000/2
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
3. Техническая документация фирмы «Megger Sweden AB», Швеция.
Рекомендации к применению
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
Фирма «Megger Sweden AB», Швеция.
Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95 Web-сайт: http://www.megger.com
