| Номер в госреестре | 52733-13 |
| Наименование СИ | Устройства контрольно-измерительные для проверки высоковольтных выключателей |
| Обозначение типа СИ | TM1710, TM1720, TM1750, TM1760 |
| Изготовитель | "Megger Sweden AB", Швеция |
| Год регистрации | 2013 |
| Срок свидетельства | 29.12.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Устройства контрольно-измерительные для проверки высоковольтных выключателей TM1710, TM1720, TM1750, TM1760 (далее - устройства) предназначены для:
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения электрического сопротивления;
- измерения интервалов времени;
- формирования сигналов при проверке выключателей.
Принцип действия устройств заключается в формировании испытательных и управляющих сигналов с заданными параметрами для проверки выключателей и регистрации откликов на них.
Приборы оснащены встроенными шаблонами, автоматизирующих процесс тестирования выключателей и снятие их характеристик (токи катушек, напряжение на электромагнитах, сопротивление контактов (статическое или динамическое), время срабатывания и т. д.).
Принцип действия устройств в части измерений напряжения и силы постоянного и переменного тока, электрического сопротивления основан на преобразовании входного аналогового сигнала в цифровую форму с помощью АЦП.
Принцип действия устройств в части измерения интервалов времени между подачей сигналов запуска и останова основан на методе счета импульсов от встроенного генератора в течение стробирующего импульса, с последующим представлением результата в цифровой форме.
Основные узлы устройств: АЦП, микропроцессор, устройство управления, сенсорный ЖК-дисплей, органы управления (кнопки, регуляторы), источник питания.
Для сохранения точностных характеристик приборы оснащены функцией самокалибровки.
Устройства выпускаются в четырех модификациях TM1710, TM1720, TM1750, TM1760, отличающихся функциональностью (число каналов тока и напряжения), конструкцией и комплектом поставки.
Устройства модификаций TM1710, TM1720 не имеют ЖК-дисплея и работают в режиме дистанционного управления с внешнего ПК с предустановленным пакетом прикладных программ «CABA Win». Устройства модификаций TM1750, TM1760 оснащены ЖК-дисплеем и могут работать как в режиме дистанционного управления с внешнего ПК, так и в режиме автономного управления. При автономном управлении используется ПО «CABA Local», данные в которое оператор вводит с помощью функциональных кнопок и сенсорной клавиатуры, отображаемой на ЖК-дисплее (либо внешней).
Для связи с персональным компьютером устройства оснащаются интерфейсами USB,
Ethernet.

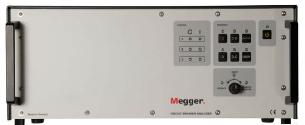

Конструктивно устройства выполнены в металлических корпусах. Органы управления, и индикации расположены на лицевой панели корпуса. Гнезда для подключения цепей, интерфейсов связи, питания, клемма заземления размещены на верхней панели корпуса.
Питание устройств - от сети переменного тока.
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Встроенное ПО (микропрограмма CABA Local) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (CABA Win) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов выключателей; проводить быструю оценку и сравнения
результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Тип прибора | Наиме нование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| TM1710, TM1720, TM1750, TM1760 | Встроен ное | CABA Local | Не ниже R04C | — | - |
| Внешнее | CABA Win | Не ниже R02C | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики устройств TM1710, TM1720, TM1750, TM1760_
| Характеристика | Значение |
| Диапазон измерений силы переменного тока, А | от 0 до 80 |
| Пределы допускаемой основной абсолютной погрешности измерения силы переменного тока | ± (0,02Хизм. + 0,001Хк.) |
| Диапазон измерений силы постоянного тока, А | от 0 до 80 |
| Пределы допускаемой основной абсолютной погрешности измерения силы постоянного тока | ± (0,02Хизм. + 0,001Хк.) |
| Диапазон измерений силы постоянного тока, мА (от датчиков унифицированных сигналов) | от 0 до 22 |
| Пределы допускаемой основной абсолютной погрешности измерения силы постоянного тока (от датчиков унифицированных сигналов) | ± (0,01Хизм. + 0,001Хк.) |
| Диапазон измерений напряжения переменного тока, В | от 0 до 250 |
| Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока | ± (0,01Хизм. + 0,001Хк.) |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 250 |
| Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока | ± (0,01Хизм. + 0,001Хк.) |
| Диапазон измерений напряжения постоянного тока, В (от датчиков унифицированных сигналов) | от 0 до 10 |
| Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока (от датчиков унифицированных сигналов) | ± (0,001Хизм. + 0,0001Хк.) |
| Диапазон измерений времени, с | от 0 до 200 |
| Пределы допускаемой погрешности измерения времени | ± (0,0001Хизм. + 1 е.м.р) |
| Диапазон измерений электрического сопротивления, Ом | от 30 до 10000 |
| Пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления | ± (0,1Хизм. + 0,001Хк.) |
| Напряжение сети питания, В | от 100 до 240 |
| Частота сети питания, Гц | 50/60 |
| Габаритные размеры, мм, (длинахширинахвысота) | 515x452x173 |
| Масса, кг | 12 |
| Характеристика | Значение |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от - 20 до + 50 до 95 без конденсации |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений. е.м.р. - единица младшего разряда.
Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность (основной комплект поставки)
| Наименование | Количество |
| Устройство ТМ17хх | 1 |
| Комплект кабелей и клещей для измерений | 1 |
| Кабель заземления | 1 |
| Кабель питания | 1 |
| Сумка для кабелей | 1 |
| USB-накопитель | 1 |
| Кабель Ethernet | 1 |
| ПО «CABA Win» | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
Таблица 4 - Комплектность (опциональная поставка)
| Наименование | Количество |
| Комплект для измерения вибраций SCA606 | 1 |
| Комплект для измерения динамических сопротивлений SDRM202 | 1 |
| Преобразователь IP6504 | 1 |
| Преобразователь BDH | 1 |
| Преобразователь LWG 150 | 1 |
| Преобразователь TS 25 | 1 |
| Преобразователь TLH225 | 1 |
| Преобразователь TR1 300 | 1 |
| Преобразователь XB 51010 | 1 |
| Источник питания для РПН LTC135 | 1 |
| Устройство DCM1700 для измерения параметров выключателей при двойном заземлении | 1 |
| Кейс для перевозки | 1 |
осуществляется по документу МП 52733-13 «Устройства контрольно-измерительные для проверки высоковольтных выключателей TM1710, TM1720, TM1750, TM1760. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 г.
Средства поверки: калибратор универсальный Fluke 9100; частотомер электронно-счетный Ч3-54 (± 510-7).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к устройствам контрольно-измерительным для проверки высоковольтных выключателей TM1710, TM1720, TM1750, TM1760
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
3. Техническая документация фирмы «Megger Sweden AB», Швеция.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 15 |
| Поверителей | 5 |
| Актуальность данных | 18.11.2024 |
