| Номер в госреестре | 52742-13 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Leica GS08plus |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 25.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Руководство по эксплуатации | скачать |
Аппаратура геодезическая спутниковая Leica GS08plus предназначена для определения координат (приращения координат) точек земной поверхности.
Аппаратура геодезическая спутниковая Leica GS08plus - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.

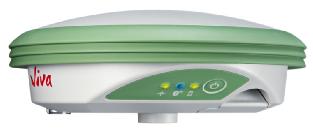

Конструктивно, аппаратура геодезическая спутниковая Leica GS08plus представляет собой пластиковый корпус, вмещающий внутреннюю микрополосковую антенну и приёмник, который связывается с внешним средством управления - контроллером Leica CS10. Принимаемая со спутников информация записывается во внутреннюю память контроллера или на съемное запоминающее устройство (SD-карту) объемом до 1 Гбайт.
На боковой панели аппаратура геодезическая спутниковая Leica GS08plus имеет 1 функциональную клавишу включения/выключения питания и 3 светодиодных индикатора для отображения информации об уровне заряда аккумулятора, о слежении за спутниками и о статусе соединении с контроллером.
На нижней панели аппаратуры геодезической спутниковой Leica GS08plus расположен один LEMO-порт с восьмиштырьковым разъёмом для связи с персональным компьютером или контроллером Leica CS10, а также отсек для внутренней аккумуляторной батареи.
Аппаратура геодезическая спутниковая Leica GS08plus поддерживает стандартные режимы наблюдений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени». Кроме того аппаратура может функционировать в режиме "Статика. Длительные наблюдения". Заявленная точность при этом достигается за счет проведения длительных сеансов измерений на базисных пунктах и обработки полученных данных по специализированным алгоритмам программного обеспечения.
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой Leica GS08plus не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Конструкция аппаратуры геодезической спутниковой Leica GS08plus обеспечивает ограничение доступа к узлам, вмешательство в работу которых может привести к искажению результатов измерений.
Аппаратура геодезическая спутниковая Leica GS08plus имеет встроенное программное обеспечение Leica ME_fw и офисное программное обеспечение Leica Geo Office, с помощью которых производится обработка поступающих спутниковых сигналов, настройка и управление аппаратурой, хранение и передача данных, постобработка полученных измерений. Данные типы программного обеспечения позволяет автоматизировать полевые и офисные работы, а также решать широкий спектр геодезических задач.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем ПО является компания «Leica Geosystems AG», Швейцария.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Leica ME fw | OEM615 6112.fw | 6.112 | FB147B0F | CRC32 |
| Leica Geo Office | LGO.exe | 8.3.0 | 6D9BCCE7 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| Тип приёмника: | Многочастотный, многосистемный |
| Количество каналов: | 120 |
| Принимаемые сигналы: | GPS: L1/L2/L2C, ГЛОНАСС: L1/L2, SBAS: WAAS, EGNOS, GAGAN, MSAS |
| Режимы измерений: | «Статика», «Быстрая статика», «Статика. Длительные наблюдения», «Кинематика», «Кинематика в реальном времени» |
| Тип антенны: | Встроенная, модель GS08plus |
| Допускаемая СКП измерений в режиме «Статика» и «Быстрая Статика», мм, не более: - в плане - по высоте «Статика. Длительные наблюдения»: - в плане - по высоте | (5 + 0,5 • 10-6- D) (10 + 0,5 • 10-6 • D) (3 + 0,5 -10-6 • D) (6 + 0,5 • 10-6 • D) где D - измеряемое расстояние в мм |
| Допускаемая СКП измерений в режиме «Кинематика», «Кинематика в реальном времени», мм, не более: - в плане - по высоте | (10 + 1,0 • 10-6 • D) (20 + 1,0 •Ю-6 • D) где D - измеряемое расстояние в мм |
| Источник электропитания: - напряжение, В - потребляемая мощность, Вт | Внешний 10,5 - 28 2 |
| Источник электропитания: - напряжение, В - потребляемая мощность, Вт | Внутренний аккумулятор, съемный 7,4 2 |
| Диапазон рабочих температур, °С: | от - 40 до + 65 |
| Г абаритные размеры аппаратуры, (Диаметр х В), мм, не более | 186 х 71 |
| Масса приёмника, кг, не более: | 0,8 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой Leica GS08plus.
Комплект аппаратуры геодезической спутниковой Leica GS08plus включает:
| Наименование | Количество, ед. |
| Приемник Leica GS08plus | 1 |
| Контроллер Leica CS10 | 1 |
| Внешний УКВ/GMS-модем типа GFU* | 1 |
| Транспортировочный кейс | 1 |
| Измеритель высоты антенны | 1 |
| Комплект интерфейсных кабелей | 1 |
| Крепление на штатив для контроллера | 1 |
| Аккумуляторная батарея | |
| Зарядное устройство для АКБ | 1 |
| Резервная аккумуляторная батарея для контроллера* | 1 |
| Адаптер питания контроллера* | 1 |
| Компакт-диск с документацией | 1 |
| Руководство по эксплуатации | 1 |
* - по заказу потребителя Поверка
осуществляется по МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая Leica GS08plus. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Leica GS08plus
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.75000 м».
3. Техническая документация компании «Leica Geosystems AG», Швейцария.
- осуществление геодезической и картографической деятельности.
