Система измерений количества и показателей качества нефти СИКН 1006 ЗАО "Антипинский НПЗ", 52746-13

Назначение

Система измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ» (далее СИКН) предназначена для измерения массы нетто нефти в соответствии с требованиями РМГ 100-2010 при учетных операциях между ЗАО «Антипинский НПЗ» и филиалом «Тюменского УМН» ОАО «Сибнефтепровод».

Описание

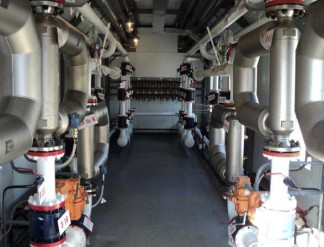

СИКН состоит из функционально объединенных блоков:

-    двух блоков измерительных линий (БИЛ-1, БИЛ-2), предназначенных для непрерывных измерений массы нефти, проходящей по измерительным линиям. В состав БИЛ-1 входит две рабочие измерительные линии и одна контрольная с функцией резервной, в БИЛ-2 входит четыре рабочие измерительные линии и две резервные;

-    блока измерений параметров качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти (плотность, влагосодержание);

-    блока трубопоршневой установки (ТПУ), предназначенного для проведения поверки и контроля метрологических характеристик массомеров, входящих в БИЛ;

-    системы сбора и обработки информации (СОИ), предназначенной для сбора и обработки информации, поступающей от измерительных преобразователей, для вычислений, индикации и регистрации результатов измерений.

Принцип действия СИКН основан на прямом методе динамических измерений массы нефти с помощью массовых расходомеров. Сигналы с первичных измерительных преобразователей, предназначенных для измерения массы, плотности, объемной доли воды в нефти, температуры и давления поступают в систему обработки информации, которая принимает, обрабатывает информацию, производит вычисление, индикацию и регистрацию результатов измерений количества и показателей качества нефти.

Система сбора и обработки информации и технологическая схема СИКН обеспечивают выполнение следующих функций:

-    измерение в автоматическом режиме:

1)    массового расхода и массы нефти по каждой измерительной линии и в целом по

СИКН;

2)    объемной доли воды в нефти;

4)    давления в БИЛ, БИК, ТПУ;

5)    температуры в БИЛ, БИК, ТПУ;

6)    плотности нефти в БИК;

-    расчет в автоматическом режиме:

1)    суммарной массы нефти от начала отчетного периода и за отдельные периоды;

2)    массы нетто нефти по измерительным линиям и в целом по СИКН;

3)    средних значений температуры, давления, плотности, влагосодержания нефти;

4)    массовой доли воды в нефти;

-    поверка и контроль метрологических характеристик счетчиков-расходомеров массовых по трубопоршневой поверочной установке и поточному плотномеру в автоматическом режиме;

-    контроль метрологических характеристик рабочих счетчиков-расходомеров по контрольному;

-    световая и звуковая сигнализация внештатных состояний СИКН и выхода параметров нефти за установленные пределы;

-    индикации и регистрации результатов измерений.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

Программное обеспечение

СИКН имеет аттестованное программное обеспечение (ПО), которое представлено встроенным прикладным ПО измерительно-вычислительного комплекса «ИМЦ-03» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Измерительно-вычислительный комплекс «ИМЦ-03» имеет свидетельство о метрологической аттестации алгоритмов от 18.08.2004, выданное ФГУП ВНИИР, г. Казань. «АРМ Вектор» имеет свидетельство об аттестации алгоритма от 26.02.2008, выданное ФБУ «Тюменский ЦСМ», г. Тюмень.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Влияние ПО ИВК на метрологические характеристики ИВК учтено при нормировании метрологических характеристик ИВК. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.

Метрологические и технические характеристики СИКН

Пределы измерений:

-    массового расхода СИКН, т/ч    от 94 до 750

-    давления, МПа    от 0,3 до 4,0

-    температуры, °С    от + 2,9 до + 30

-    плотности, кг/м3    от 830 до 870

-    массовой доли воды в нефти, %    не более 0,5

Пределы допускаемой относительной погрешности измерений массы нефти, %

Пределы допускаемой относительной погрешности измерений массы нетто, % Пределы допускаемой приведенной погрешности измерения давления, % Пределы допускаемой абсолютной погрешности измерения температуры, оС Пределы допускаемой абсолютной погрешности измерения объемной доли воды в нефти, %

± 0,25 ± 0,35 ± 0,5 ± 0,2

±0,05 ± 0,3

от 0 до + 50

от + 15 до + 35

непрерывный

периодический

220/ В+10% /380 В -15%

Предел допускаемой абсолютной погрешности измерения плотности, кг/м3 Условия эксплуатации:

Температура окружающего воздуха:

-    для первичных измерительных преобразователей, оС

-    для ИВК и АРМ оператора, оС Режим работы (без ТПУ)

Режим работы ТПУ

Напряжение питания переменного тока с частотой (50 ± 1) Гц

Знак утверждения типа

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность

Таблица 2

Поверка

осуществляется по методике поверки МП 52746-13 «Инструкция ГСИ Система измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ». Методика поверки», утвержденной 20 сентября 2012 г. ГЦИ СИ ФБУ «Тюменский ЦСМ».

Перечень основного поверочного оборудования указан в таблице 3. Таблица 3

Сведения о методах измерений

«Масса нетто нефти. Методика измерений системой измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ» Методика разработана и аттестована 29.11.2010 г. ФБУ «Тюменский ЦСМ», г. Тюмень. Свидетельство об аттестации методики (метода) измерений № 370/01.00248-2008/2010.

Нормативные и технические документы, устанавливающие требования к системе измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ»

1.    ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений;

2.    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

3.    РМГ 100-2010 Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти

4.    Инструкция по эксплуатации. Система измерений количества и показателей качества нефти СИКН 1006 ЗАО «Антипинский НПЗ».

Рекомендации к применению

Торговля и товарообменные операции
