| Номер в госреестре | 52748-13 |
| Наименование СИ | Отстойники |
| Изготовитель | Публичное акционерное общество "Химлаборприбор" (ПАО "Химлаборприбор"), г. Клин |
| Год регистрации | 2013 |
| Срок свидетельства | 17.01.2028 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Отстойники предназначены для определения объема смолистых веществ в нефтепродуктах, воды и механических примесей в нефти, песка в глинистых растворах.

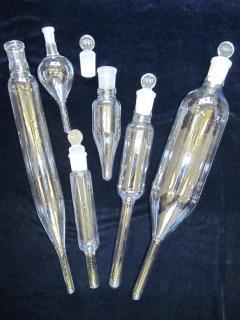

Отстойник представляет собой стеклянный сосуд цилиндрической формы, нижняя часть которого переходит в трубку меньшего диаметра. Верхняя часть отстойника заканчивается шлифованной горловиной, закрывающейся стеклянной массивной пробкой. На отстойнике нанесена шкала. Отстойники вымеряются на наливной объем.
Метрологические и технические характеристики приведены в таблице 1.
Таблица
| Наименование отстойника | Номинальная вместимость, мл | Диапазон измерения шкалы, мл | Цена деления шкалы, мл | Пределы абсолютной допускаемой погрешности, мл | Общая длина, max, мм |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Отстойник вмести | 40 | От 0 до 40 | 0,5 | ±0,5 | 430 |
| мостью 40 мл | |||||
| От 0 до 3 | 0,1 | +0,05 | 220 | ||
| Отстойник вмести- | 100 | св.3 до 5 | 0,5 | ±0,20 | |
| мостью 100 мл (гф | “ 5 “6 | 1,0 | ±0,50 | ||
| 6.451.327) | “ 6 “ 10 | 2,0 | ±1,00 | ||
| “ 10 “ 25 | 5,0 | +1,00 | |||
| “ 25 “ 50 | 25,0 | ±1,00 | |||
| “ 50 “ 100 | 50,0 | ±1,00 | |||
| Отстойник вмести | От 0 до 25 | 1,0 | |||
| мостью 100 мл | 100 | св. 25 до 50 | 5,0 | ±1,0 | 265 |
| (гф 6.451.400) | св. 50 до 100 | 10,0 | |||
| Отстойник вместимостью 100 мл (гф 6.451.402) | 100 | От 0 до 10 св. 10 до 100 | 0,5 2,0 | ±0,5 ±2,0 | 310 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Отстойник вмести- | 500 | От 0 до 7 | 0,1 | +0,05 | 490 |
| мостью 500 мл | от 8 до 10 | 0,5 | +0,3 | ||
| св. 10 “ 20 | 1,0 | +0,5 | |||
| “ 20 “50 | 5,0 | +1,0 | |||
| “ 50 “ 100 | 10,0 | +1,0 | |||
| “ 100 “ 500 | 25,0 | +3,0 | |||
| Отстойник вмести- | 1000 | От 0 до 10 | 0,2 | +0,10 | 515 |
| мостью 1000 мл | св.10 до 20 | 1,0 | +0,50 | ||
| “ 20 “ 30 | 5,0 | +1,50 | |||
| “ 30 “ 100 | 10,0 | ±2,00 | |||
| “ 100 “ 200 | 20,0 | +3,00 | |||
| “ 200 “ 1000 | 100,0 | +5,00 |
Знак утверждения типа наносится с помощью деколи.
1. Отстойник - в количестве по требованию заказчика,
2. Коробка из гофрокартона упаковочная.
осуществляется по ГОСТ 8.234 «Меры вместимости стеклянные. Методы и средства поверки.». При поверке применяются весы по ГОСТ Р 53228-2008, класс точности специальный (1).
При использовании отстойников применяется метод прямых измерений.
Нормативные и технические документы, устанавливающие требования к отстойникам
1. ГОСТ 8.470-82 «Г осударственная поверочная схема для средств измерений объема жидкости»
2. ГОСТ 8.234-77 «Меры вместимости стеклянные. Методы и средства поверки»
3. ТУ 4321-016-07609129-2003 «Отстойники. Технические условия»
- выполнения работ по оценке соответствия промышленной продукции и продукции других видов, а также других объектов установленным законодательством Российской Федерации обязательным требованиям (определение вместимости отстойников при испытаниях и при поверке).
