| Номер в госреестре | 52750-13 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | Depolox Pool |
| Изготовитель | "Siemens PLC", Великобритания; Фирма "Evoqua Water Technologies Ltd.", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 15.02.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы Depolox Pool предназначены для непрерывного автоматического измерения массовой концентрации остаточного свободного (активного) или общего (остаточного свободного и остаточного связанного) хлора в воде, pH, окислительно-восстановительного потенциала.
Принцип действия анализаторов при измерении свободного или общего хлора основан на электрохимическом восстановлении растворенного в воде хлора (либо хлора, замещенного на йод) в потенциостатических условиях.
Принцип действия анализаторов при измерении pH и окислительновосстановительного потенциала (ОВП) основан на измерении разности потенциалов, поступающей от первичных преобразователей (электродов).
Анализаторы Depolox Pool (далее - анализаторы) представляют собой автоматические стационарные приборы непрерывного действия.
Анализаторы включают в себя:
- электронный измерительный модуль с жидкокристаллическим дисплеем и клавиатурой,
- измерительная ячейка с датчиками для определения остаточного свободного (активного) или общего (остаточного свободного и остаточного связанного) хлора в воде, pH, ОВП.
Электронный измерительный модуль представляет собой электронный усилитель, управляемый микропроцессором. В составе электронного усилителя имеется набор интегральных плат с возможностью их замены для расширения возможностей анализатора. Встроенные интерфейсы RS485, RS232 могут использоваться для передачи измеренных величин и рабочих режимов в персональный компьютер, диспетчерскую или в блок управления стандартными периферийными устройствами.
Электронный измерительный модуль находится в корпусе, который крепится на стену и устанавливается вблизи проточного узла. На лицевой панели измерительного модуля расположены жидкокристаллический дисплей для индикации показаний, индикатор аварийного сигнала ALARM и кнопки для управления меню анализатора.
Измерительный датчик свободного (активного) хлора включает трехэлектродную систему с внешним управлением посредством потенциостатического замкнутого контура. Электрод сравнения серебро/серебро (для общего хлора серебро/иодид серебро) и золотой рабочий электрод располагаются внутри мембранного колпачка, который наполняется раствором электролита. Противоэлектрод из нержавеющей стали, располагается вне мембранного колпачка. Хлорсеребряный электрод служит электродом сравнения; контакт между электродом сравнения и пробой воды устанавливается посредством двух мембран. Прозрачная емкость с электролитом позволяет визуально контролировать уровень электролита. Мембрана в крышке емкости обеспечивает выравнивание давления. Измерительный элемент подключен к цифровому измерительному усилителю, который поддерживает регулируемый постоянный потенциал между рабочим электродом и электродом сравнения. Ток, генерируемый в измерительном элементе, прямо пропорционален концентрации окисляющего вещества в пробе воды. Ток передается в анализатор для обработки.
На дисплее электронного измерительного модуля отображается содержание свободного или общего хлора в воде в мг/л, pH в безразмерных единицах, ОВП в мВ.
В диапазоне температур от 0 до 50 °С осуществляется автоматическая температурная компенсация измеряемой массовой концентрации остаточного активного хлора.

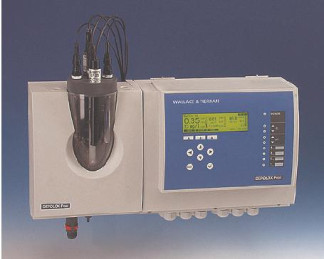

Внешний вид анализаторов приведен на рис. 1.
Анализаторы имеют встроенное в электронный измерительный модуль программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения параметров воды.
Программное обеспечение осуществляет функции: выбор метода анализа,
расчет содержания определяемого параметра,
отображение результатов измерений на графическом ЖКИ дисплее анализатора,
контроль целостности программных кодов ПО,
контроль общих неисправностей (связь, конфигурация),
контроль внешней связи (RS485, RS232),
ограничение доступа при помощи двухуровнего пароля:
- системный пароль дает доступ ко всем опциям установки,
- пароль калибровки разрешает доступ только к меню калибровки и дисплею меню. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню защиты “C” по МИ 3286-2010.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Depolox Pool | EAE1022 | 02.15 | D2B8 | CRC16 |
| Input01 | EAE102201 | 01 | 19A3 | CRC16 |
| Input02 | EAE102202 | 01 | C56E | CRC16 |
| Input03 | EAE102203 | 01 | 34EA | CRC16 |
| Input04 | EAE102204 | 01 | D491 | CRC16 |
| Input05 | EAE102205 | 01 | 56A2 | CRC16 |
| Input06 | EAE102206 | 01 | DAC3 | CRC16 |
Метрологические и технически характеристики
1 Диапазоны измерений массовой концентрации свободного или общего хлора и пределы допускаемой основной погрешности анализатора приведены в таблице 2.
Таблица 2
| Диапазон показаний | Диапазон измерений* | Пределы допускаемой основной погрешности | Номинальная цена единицы наименьшего разряда дисплея | |
| приведенной, у | относительной,5 | |||
| мг/дм3 | мг/дм3 | % | % | мг/дм3 |
| 0 - 1 | 0 - 0,2 | ± 25 | - | 0,01 |
| 0,2 - 1 | - | ± 25 | ||
| 0 - 2 | 0 - 0,4 | ± 25 | - | - « - |
| 0,4 - 2 | - | ± 25 | ||
| 0 - 5 | 0 - 1 | ± 25 | - | - « - |
| 1 - 5 | - | ± 25 | ||
| 0 - 10 | 0 - 2 | ± 25 | - | 0,1 |
| 2 - 10 | - | ± 25 | ||
| 0 - 20 | 0 - 4 | ± 25 | - | - « - |
| 4 - 20 | - | ± 25 | ||
Примечание: * Диапазон содержания свободного хлора или общего хлора.
2. Диапазон измерений pH и пределы допускаемой абсолютной погрешности анализатора приведены в таблице 3.
Таблица 3
| Диапазон показаний | Диапазон измерений | Пределы допускаемой абсолютной погрешности | Номинальная цена единицы наименьшего разряда дисплея |
| 0 - 14,00 | 0 - 14,00 | ± 0,05 | 0,01 |
3. Диапазон измерений ОВП и пределы допускаемой абсолютной погрешности анализатора приведены в таблице 4.
_Таблица 4
| Диапазон показаний, мВ | Диапазон измерений, мВ | Пределы допускаемой абсолютной погрешности, мВ | Номинальная цена единицы наименьшего разряда дисплея, мВ |
| 0 - 1000 | 0 - 1000 | ± 20 | 1 |
Таблица 5
| Наименование характеристики или параметра | Нормированные значения |
| Габаритные размеры электронного измерительного модуля, мм, не более: Ширина | 320 |
| Высота | 310 |
| Глубина | 175 |
| Габаритные размеры измерительной ячейки, мм, не более: Ширина | 215 |
| Высота | 375 |
| Глубина | 155 |
| Масса электронного измерительного модуля, кг, не более | 5 |
| Масса измерительной ячейки, кг, не более: | 2 |
| Потребляемая мощность, В А, не более | 200 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 230±23 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч | 24000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: о/-ч диапазон температур окружающего воздуха, С | 0-50 |
| диапазон относительной влажности окружающего воздуха, %, при температуре 25 оС | 30-80 |
| диапазон атмосферного давления, кПа | 84-106,7 |
| Диапазон температур анализируемой воды, оС | 5-50 |
Знак наносят на специальную табличку на лицевой панели прибора методом наклейки и на титульный лист Руководства по эксплуатации анализаторов Depolox Pool.
Таблица 6
| Наименование | Количество |
| Анализатор Depolox Pool | 1 шт. |
| Датчики в соответствии с заказом | 1 комп. |
| Крепёжный комплект | 1 шт. |
| Комплект аксессуаров | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Дополнение к Руководству по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 242-1417-2012 «Анализаторы Depolox Pool. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д. И. Менделеева” в октябре 2012 г. и Р. 50.2.036-2004
Основные средства поверки:
- анализатор хлора Р15 plus-М фирмы “USF Wallace & Tieman”, пределы допускаемой погрешности ± 10 %,
- рабочие эталоны pH 2-го разряда - буферные растворы по ГОСТ 8.120-99,
- растворы по ГОСТ 8.450-81.
Методика измерений приведена в документе «Анализаторы Depolox Pool. Руководство по эксплуатации», 2012 г.
Нормативные и технические документы, устанавливающие требования к анализаторам Depolox Pool
1. ГОСТ 52921-2008 “Приборы контроля и регулирования технологических процессов. Общие технические условия”.
2. ГОСТ 22729-84 “ГСП. Анализаторы жидкостей. Общие технические условия”.
3. ГОСТ 27987-88 “ГСП. Анализаторы жидкостей потенциометрические. Общие технические условия”.
4. ГОСТ 8.120-99 “ГСИ. Государственная поверочная схема для средств измерений рН”.
5. P 50.2.036-2004 “ГСИ. рН-метры и иономеры. Методика поверки”.
6. ГОСТ 8.450-81. “ГСИ. Шкала окислительных потенциалов водных растворов”
7. Техническая документация фирмы-изготовителя.
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям и осуществление деятельности в области охраны окружающей среды.
