Хроматограф ХТМ-01 Ne, 52751-13

Назначение

Хроматограф «ХТМ-01 Ne» предназначен для определения объёмной доли гелия в неоне чистом газообразном в баллонах под давлением.

Описание

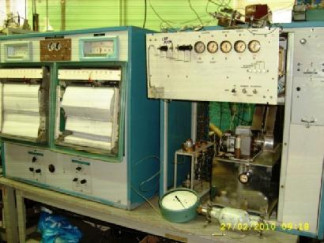

Хроматограф состоит из калиброванной измерительной емкости с манометром, датчика (концентратор, два переключателя газовых потоков, разделительная колонка, детектор по теплопроводности) и блока управления (блок управления хладоагентом, терморегулятор печи, блок управления детектором, электронный регистрирующий потенциометр КСП-4, программатор анализа).

Принцип действия хроматографа основан на реализации методики фронтального отделения микропримеси несорбируемого гелия от основного компонента-неона, сорбируемого в накопительной колонке при температуре минус 196 оС. При этом, гелий собирается в дозирующей петле хроматографа, затем формируется в виде пика в разделительной колонке, заполненной молекулярными ситами, и детектируется по теплопроводности. Десорбированный в ходе нагрева накопительной колонки до плюс 300 оС неон собирается в измерительной емкости, повышая в ней давление. По величине перепада давления в измерительной емкости определяется объем накопления анализируемого неона.

По режиму применения хроматограф относится к изделиям многократно-циклического действия.

Диапазон измерений объёмной доли гелия, %

Границы допускаемой относительной погрешности (Р = 0,95), %, не более

от 4,010-5 до 1,010-2

± 40

7.0

2.0 20,0

1,5

670х510х760

850х510х760

60

50

Относительное среднеквадратическое отклонение результатов измерений объемной доли гелия при анализе в условиях повторяемости, %, не более

Время выхода хроматографа на рабочий режим, ч, не более Длительность цикла измерений, мин, не более Максимальная потребляемая мощность, кВт, не более Г абаритные размеры, мм, не более

-    датчик

-    блок управления Масса, кг, не более:

-    датчик

-    блок управления

Условия эксплуатации:

-    температура окружающего воздуха, °С

от 15 до 35 от 90 до 100,7 от 15 до 95

-    атмосферное давление, кПа

-    относительная влажность (без конденсации), при 25 °C, %

-    электропитание от сети переменного тока напряжением, В

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель прибора методом штемпелевания и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки хроматографа входят:

-    датчик (блок накопления и десорбции);

-    блок управления;

-    калиброванная измерительная емкость.

Паспорт.

Руководство по эксплуатации.

Формуляр.

Методика поверки.

Поверка

осуществляется по документу МП 52751-13 «Инструкция Хроматограф «ХТМ-01 Ne». Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 03 декабря 2012 г. и входящему в комплект поставки.

Основные средства поверки:

-    государственный вторичный эталон единицы молярной (объемной) доли компонентов в газовых смесях ГВЭТ 154-0-1-2009;

-    манометр образцовый МО, по ТУ 25-05-1664-74.

Сведения о методах измерений

методика измерений приведена в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к хроматографу «ХТМ-01 Ne

ГОСТ 26703-93. «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».

ГОСТ 4.163-85 «Анализаторы газов и жидкостей хроматографические. Номенклатура показателей».

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
