| Номер в госреестре | 52753-13 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | BATCHFLUX 5500C |
| Изготовитель | KROHNE Altometer B.V., Нидерланды |
| Год регистрации | 2013 |
| Срок свидетельства | 20.11.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные BATCHFLUX 5500C предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей в полностью заполненных трубопроводах.
Принцип работы расходомеров электромагнитных BATCHFLUX 5500C основан на законе электромагнитной индукции. При движении электропроводной жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции, прямопропорциональная скорости движения жидкости. Электронный блок обрабатывает полученный сигнал и преобразует его в выходной сигнал соответствующий объёмному расходу.
Расходомеры электромагнитные BATCHFLUX 5500C состоят из первичного преобразователя и электронного блока, которые жестко связаны единым корпусом.
Расходомеры электромагнитные BATCHFLUX 5500C имеют частотно-импульсный выход 0 ^ 10 кГц.
Расходомеры электромагнитные BATCHFLUX 5500C могут монтироваться между различными типами ответных фланцев.
Пломбировка расходомеров электромагнитных BATCHFLUX 5500C не предусмотрена.
а) б)

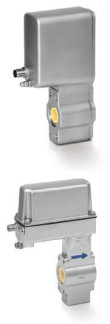

Рисунок 1- Расходомеры электромагнитные BATCHFLUX 5500С: а) Ду 10...15 мм;
б) Ду 2,5.6 мм и Ду 25.40 мм.
Внутреннее ПО выполняет функции определения направления потока, формирование выходного импульсного сигнала пропорционального расходу. Внутреннее ПО неизменяемое и несчитываемое. Внешнее ПО выполняет функции настройки расходомера.
Уровень защиты программного обеспечения действия расходомеров электромагнитных BATCHFLUX 5500С от непреднамеренных и преднамеренных изменений «В» по МИ 3286-2010.
| Таблица 1 - | Идентификационные данные программного обеспечения | |||
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Внутреннее ПО | Electronic revision | ER2Л.Х | - | - |
| KROHNE BatchMon Plus | KROHNE BatchMon Setu p Version 2-0-4-0.exe | 2.0.4 | 38e263ec68b6165b 57db19a2322c7 dcf | MD5 |
Таблица 2
| Наименование параметра | Значение |
| Диаметр условный, мм | от 2,5 до 40 |
| Диапазон измерений скорости потока жидкости, м/с | от минус 12 до плюс 12 |
| Пределы допускаемой относительной погрешности измерений объёмного расхода при скорости потока жидкости от 0,3 до 1 м/с (вкл.), : - Ду 2,5.6 мм | ±0,4% + 1 мм/с |
| - Ду 10.15 мм | ±0,2% + 1 мм/с |
| - Ду 25.40 мм | ±0,2% + 1 мм/с |
| Пределы допускаемой относительной погрешности измерений объёмного расхода при скорости потока жидкости от 1 до 12 м/с, %: - Ду 2,5.6 мм | ±0,5 |
| - Ду 10.15 мм | ±0,2 |
| - Ду 25.40 мм | ±0,3 |
| СКО повторяемости (сходимости) измерений, %: а) Ду 2,5.6 мм и Ду 25.40 мм: - время розлива 1,5.3 с | 0,4 |
| - время розлива 3.5 с | 0,2 |
| - время розлива более 5 с | 0,1 |
| б) Ду 10.15 мм: - время розлива 1,5.3 с | 0,30 |
| - время розлива 3.5 с | 0,15 |
| - время розлива более 5 с | 0,08 |
| Удельная электрическая проводимость, мкСм/см, не менее: - жидкости | 5 |
| - деминерализованной воды | 20 |
| Давление жидкости, МПа, не более: - Ду 2,5.6 мм, Ду 25.40 мм | 4,0 |
| - Ду 10.15 мм | 1,6 |
| Длина прямого участка, Ду, не менее - до расходомера | 5 |
| - после расходомера | 2 |
| Потребляемая мощность, Вт, не более | 3 |
| Напряжение электропитания постоянного тока, В | 24 ± 25 % |
| Масса, кг | от 1,5 до 2,4 |
| Г абаритные размеры, мм | от 50x206x141 до 50x219x141 |
| Средний срок службы, лет | 12 |
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч | 100000 |
| Условия эксплуатации: - относительная влажность, % - атмосферное давление, кПа - температура окружающей среды, °С - температура жидкости, °С | до 95 от 84,0 до 106,7 от 0 до плюс 60 от минус 20 до плюс 140 |
наносят на шильд расходомеров электромагнитных BATCHFLUX 5500С методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Расходомер электромагнитный BATCHFLUX 5500С | 1 шт. |
| Методика поверки | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации расходомеров электромагнитных BATCHFLUX 5500С.
осуществляется по документу: МП РТ 1789-2012 «Расходомеры электромагнитные BATCHFLUX 5500С. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 17 октября 2012 г.
При поверке применяются следующие средства измерений:
- установка для поверки расходомеров с пределами допускаемой относительной погрешности ±0,05 %, диапазон расходов в соответствии с диапазоном расходов поверяемого расходомера;
- частотомер электронно-счётный, диапазон частот от 5 до 10000 Гц, ПГ ±10-6.
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным BATCHFLUX 5500С
ГОСТ 28723-90 «ГСИ. Расходомеры скоростные электромагнитные и вихревые. Общие технические требования и методы испытаний».
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объёма жидкости».
Техническая документация «KROHNE Altometer B.V.», Нидерланды.
Осуществление торговли и товарообменных операций.
Заявитель
ООО «КРОНЕ Инжиниринг»
Адрес: 443532, Самарская обл., Волжский р-н,
пос. Стромилово
Тел.: +7 (846) 993 60 34,
факс: +7 (846) 337 44 22
