Установка для поверки счетчиков воды УВПВ-40, 52757-13

Назначение

Установка для поверки счётчиков воды УВПВ-40 (далее — установка) предназначена для поверки счетчиков воды различных типов с пределами относительной погрешности не менее ± 1,5 %, с диаметром условного прохода Dy = 32, 40 мм, в нормальных условиях.

Описание

Принцип действия установки основан на сравнении измеренных объёмов при заданных расходах полученных по показаниям шкалы меры вместимости и поверяемых средств измерений в одинаковых условиях с последующей ручной обработкой данных. Необходимые расходы воды обеспечиваются установкой соответствующих калиброванных сопел и необходимого давления перед ними.

Установка имеет устройство для проведения гидравлических испытаний средств измерений.

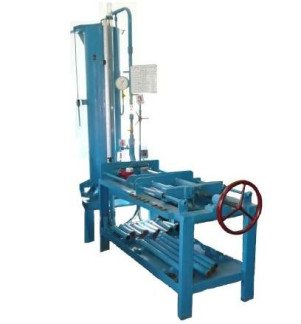

Конструктивно установка состоит из следующих составных частей:

-    мера вместимости;

-    сменные насадки, задающие расход;

-    запорная арматура (краны различных типов);

-    компенсаторы длины под различные типоразмеры СИ;

-    деформационные манометры от 0 до 0,25 МПа и от 0 до 2,5 МПа с условной шкалой, КТ 0,4;

-    ручной насос.

Технические характеристики

-    объём меры вместимости, м3    0,2

-    предел допускаемой основной относительной погрешности меры вместимости, % ± 0,2

-    диапазон воспроизводимых расходов, м /ч

от 0,1 до 10 ± 2,0 ± 0,2 20 ± 5 25 ± 5 вода от 32 до 40 4 4 1,6

х 850 х 2100 450

-    погрешность воспроизведения поверочных расходов, %

-    предел допускаемой относительной погрешности установки, %

-    температура поверочной среды в установке, °С

-    температура окружающего воздуха, °С

-    поверочная среда

-    диаметр условного прохода поверяемых счётчиков, мм

-    количество одновременно поверяемых счётчиков, шт (32) мм

(40) мм

-    максимальное давление, нагнетаемое ручным насосом, МПа

-    габаритные размеры, мм, не более

2900

-    масса, кг, не более

Знак утверждения типа

наносится на заводскую табличку установки и на титульный лист паспорта.

Комплектность

-    установка для поверки счётчиков воды УВПВ-40

1    шт.;

2    шт.;

1    шт.;

1    шт.

-    манометры

-    насос ручной

-    руководство по эксплуатации с методикой поверки

Поверка

проводят по методике УВПВ-40 0000.00.00.02 РЭ раздел 6, утвержденной ГЦИ СИ ФБУ «Ставропольский ЦСМ» 30.08.2012 г.

Поверочное оборудование:

-    мерники 1-го разряда номинальной вместимости 5, 10, 20, 50 дм ;

-    мерные стеклянные колбы 1-го разряда номинальной вместимости 0,1; 0,2; 0,5 дм3;

-    пипетки КТ 1, вместимостью 10, 50 мл;

-    термометры стеклянные ртутные с ценой деления не более 1 °С;

-    секундомер С0Спр-2б-2-010, КТ 2;

-    штангенциркуль ТТТЦ-Т-125-0.1; КТ 2.

Сведения о методах измерений

изложены в ГОСТ 8.156-83 «Государственная система обеспечения единства измерений. Счётчики холодной воды. Методы и средства поверки» и в ГОСТ Р 50193.3-92 «Измерение воды в закрытых каналах. Счётчики питьевой воды. Методы и средства испытаний».

Нормативные документы, устанавливающие требования к установке для поверки счетчиков воды УВПВ-40

ГОСТ 13844-68 Мерники металлические технические. Методы и средства поверки.

ГОСТ 8.156 ГСИ. Счетчики холодной воды. Методы и средства поверки.

ГОСТ Р 50193.3-92 Измерение воды в закрытых каналах. Счётчики питьевой воды. Методы и средства испытаний.

ГОСТ 8.145-75 Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объёмного расхода жидкости в диапазоне (3х10 - 6^10) м3/с Техническая документация МУП «ВОДОКАНАЛ»

Рекомендации к применению

Осуществление торговли и товарообменных операций.
