Установка для поверки счетчиков воды УВПВ-80, 52758-13

Назначение

Установка для поверки счётчиков воды УВПВ-80 (далее — установка) предназначена для поверки счетчиков воды различных типов с пределами относительной погрешности не менее ±1,5 %, с диаметром условного прохода Dy = 50, 65, 80 мм, в нормальных условиях.

Описание

Принцип действия установки основан на сравнении измеренных объёмов при заданных расходах полученных по показаниям шкалы меры вместимости и поверяемых средств измерений в одинаковых условиях с последующей ручной обработкой данных. Необходимые расходы воды обеспечиваются установкой соответствующих калиброванных сопел и необходимого давления перед ними.

Установка имеет устройство для проведения гидравлических испытаний средств изме-

рений.

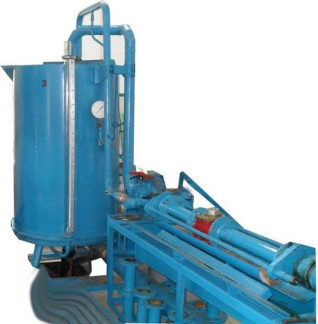

Конструктивно установка состоит из следующих составных частей:

-    мера вместимости;

-    сменные насадки, задающие расход;

-    запорная арматура (краны различных типов);

-    компенсаторы длины под различные типоразмеры СИ;

-    деформационные манометры от 0 до 0,16 МПа и от 0 до 2,5 МПа с условной шкалой, КТ 0,4;

-    ручной насос.

Технические характеристики

-    объём меры вместимости, м3    1

-    предел допускаемой основной относительной погрешности меры вместимости, %    ± 0,2

-    диапазон воспроизводимых расходов, м3/ч    от 0,3 до 55

-    погрешность воспроизведения поверочных расходов, %    ± 2,0

-    предел допускаемой относительной погрешности установки, %    ± 0,2

-    температура поверочной среды в установке, °С    20 ± 5

-    температура окружающего воздуха, °С    25 ± 5

-    поверочная среда    вода

-    диаметр условного прохода поверяемых счётчиков, мм    от 50 до 80

-    количество одновременно поверяемых счётчиков, шт (50) мм    4

(65) мм    4

(80) мм    2

-    максимальное давление, нагнетаемое ручным насосом, МПа    1,6

-    габаритные размеры, мм, не более    4100 х 1200 х 2000

-    масса, кг, не более    450

Знак утверждения типа

наносится на заводскую табличку установки и на титульный лист паспорта.

Комплектность

-    установка для поверки счётчиков воды УВПВ-80

1 шт.; 2 шт.; 1 шт.; 1 шт.

-    манометры

-    насос ручной

-    руководство по эксплуатации с методикой поверки Поверка

проводят по методике УВПВ-80 0000.00.00.02 РЭ раздел 6, утвержденной ГЦИ СИ ФБУ «Ставропольский ЦСМ» 30.08.2012 г.

Поверочное оборудование:

-    мерники 1-го разряда номинальной вместимости 5, 10, 20, 50 дм ;

-    мерные стеклянные колбы 1-го разряда номинальной вместимости 0,1; 0,2; 0,5 дм3;

-    пипетки КТ 1, вместимостью 10, 50 мл;

-    термометры стеклянные ртутные с ценой деления не более 1 °С;

-    секундомер СОСпр-2б-2-010, КТ 2;

-    штангенциркуль ТТТЦ-Т-125-0.1; КТ 2.

Сведения о методах измерений

изложены в ГОСТ 8.156-83 «Государственная система обеспечения единства измерений. Счётчики холодной воды. Методы и средства поверки» и в ГОСТ Р 50193.3-92 «Измерение воды в закрытых каналах. Счётчики питьевой воды. Методы и средства испытаний».

Нормативные документы

ГОСТ 13844-68 Мерники металлические технические. Методы и средства поверки.

ГОСТ 8.156 ГСИ. Счетчики холодной воды. Методы и средства поверки.

ГОСТ Р 50193.3-92 Измерение воды в закрытых каналах. Счётчики питьевой воды. Методы и средства испытаний.

ГОСТ 8.145-75 Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объёмного расхода жидкости в диапазоне (3^10 - б^10) м3/с Техническая документация МУП «ВОДОКАНАЛ»

Рекомендации к применению

Осуществление торговли и товарообменных операций.
