Государственный реестр средств измерений

Гири от 1 мг до 20 кг классов точности Е1, Е2, F1, F2, М1, 52768-13

Карточка СИ
Номер в госреестре 52768-13
Наименование СИ Гири от 1 мг до 20 кг классов точности Е1, Е2, F1, F2, М1
Изготовитель Общество с ограниченной ответственностью "Сартогосм" (ООО "Сартогосм"), г. Санкт-Петербург
Год регистрации 2013
Срок свидетельства 16.01.2028
МПИ (интервал между поверками) 2 года - для гирь класса точности Е1; 1 год - для гирь классов точности Е2, F1, F2, М1
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Гири от 1 мг до 20 кг классов точности Е1, Е2, Fi, F2, М1 (далее - гири) предназначены для воспроизведения размера единицы массы номинальным значением от 1 мг до 20 кг с нормированной погрешностью.

Описание

Принцип действия гири основан на пропорциональности ее веса и массы. Искомая масса гири определяется через известную массу эталонной гири и измеренное отношение весов (масс) этих гирь.

Гири массой от 1 мг до 500 мг изготавливаются в виде плоских многоугольных пластин или проволок имеющих форму: 1 мг, 10 мг, 100 мг - треугольника; 2 мг, 20 мг, 200 мг - квадрата; 5 мг, 50 мг, 500 мг - пятиугольника.

Гири массой от 1 г до 10 кг изготавливаются цилиндрической формы с головкой и без головки.

Гири массой 20 кг изготавливаются цилиндрической формы с головкой, цилиндрической формы с ручкой.

Гири классов точности Е1, Е2 любой массы и классов точности F1, F2, М1 массой от 1 г до 10 г выполнены из одного куска материала и не имеют подгоночных полостей.

Гири массой от 20 г классов точности F1, F2, могут иметь подгоночную полость, закрываемую с помощью завинчивающейся головки или пробки.

Гири массой от 20 г до 200 г класса точности М1 могут иметь подгоночную полость, а от 500 г класса точности М1 имеют подгоночную полость закрываемую с помощью пробки.

Гири массой от 1 мг до 5 мг в форме плоских многоугольных пластин изготавливаются из алюминия, массой от 10 до 500 мг - из нейзильбера.

Гири от 1 мг до 500 мг проволочные и от 1 г до 20 кг изготавливаются из нержавеющей стали аустенитного класса.

На гири наносится маркировка в соответствии с ГОСТ ОГМЬ R-111-1-2009.

Г ири могут быть объединены в наборы. Для отличия гирь одной и той же массы, входящих в набор в двух или трёх экземплярах на головке (верхней поверхности гирь) наносят точки или звёздочки, проволочные гири имеют дополнительные сегменты.

Наборы гирь и отдельные гири упакованы в футляры.

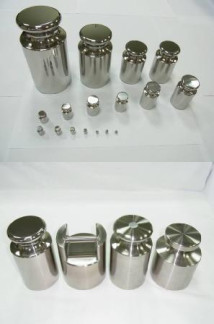

Формы гирь приведены на рисунках 1-3.

Таблица 1

Номинальное значение массы гирь

Пределы допускаемой абсолютной погрешности ± Ъш, мг, для гирь класса точности

Е1

Е2

F1

F2

М1

20 кг

-

30

100

300

1000

10 кг

5,0

16

50

160

500

5 кг

2,5

8,0

25

80

250

2 кг

1,0

3,0

10

30

100

1 кг

0,5

1,6

5,0

16

50

500 г

0,25

0,8

2,5

8,0

25

200 г

0,10

0,3

1,0

3,0

10

100 г

0,05

0,16

0,5

1,6

5,0

50 г

0,03

0,10

0,3

1,0

3,0

20 г

0,025

0,08

0,25

0,8

2,5

10 г

0,020

0,06

0,20

0,6

2,0

5 г

0,016

0,05

0,16

0,5

1,6

2 г

0,012

0,04

0,12

0,4

1,2

1 г

0,010

0,03

0,10

0,3

1,0

500 мг

0,008

0,025

0,08

0,25

0,8

200 мг

0,006

0,020

0,06

0,20

0,6

100 мг

0,005

0,016

0,05

0,16

0,5

50 мг

0,004

0,012

0,04

0,12

0,4

20 мг

0,003

0,010

0,03

0,10

0,3

10 мг

0,003

0,008

0,025

0,08

0,25

5 мг

0,003

0,006

0,020

0,06

0,20

2 мг

0,003

0,006

0,020

0,06

0,20

1 мг

0,003

0,006

0,020

0,06

0,20

Максимальные значения остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции ^о М приведены в таблице 2 Таблица 2

Класс гирь

Максимальная остаточная магнитная индукция /и0 М, мкТл

Е1

2,5

Е2

8

F1

25

F2

80

М1

250

Максимальные значения магнитной восприимчивости приведены в таблице 3

Таблица 3

Номинальное значение массы гирь m

Максимальные значения магнитной восприимчивости х для гирь класса точности

Е1

Е2

F1

F2

m<1 г

0,25

0,9

10

-

2 г<т<10 г

0,06

0,18

0,7

4

20 г<т

0,02

0,07

0,2

0,8

Пределы допускаемых значений плотности материала гирь pmin , pmax приведены в таблице 4 Таблица 4

Номинальное значение массы гирь

Диапазоны допускаемых значений плотности материала

3 3

для гирь класса точности, pmin , pmax 10 кгм"

Е1

Е2

F1

F 2

М1

>100 г

7,934 - 8,067

7,81 - 8,21

7,39-8,73

6,4 - 10,7

>4,4

50 г

7,92 - 8,08

7,74 - 8,28

7,27 - 8,89

6,0 - 12,0

>4,0

20 г

7,84 - 8,17

7,50 - 8,57

6,6 - 10,1

4,8 - 24,0

>2,6

10 г

7,74 - 8,28

7,27 - 8,89

6,0 - 12,0

>4,0

>2,0

5 г

7,62 - 8,42

6,9 - 9,6

5,3 - 16,0

>3,0

2 г

7,27 - 8,89

6,0 - 12,0

>4,0

>2,0

1 г

6,9 - 9,6

5,3 - 16,0

>3,0

500 мг

6,3 - 10,9

>4,4

>2,2

200 мг

5,3 - 16,0

>3,0

100 мг

>4,4

50 мг

>3,4

20 мг

>2,3

Максимальные значения шероховатости поверхности гирь приведены в таблице 5 Таблица 5

Шероховатости

поверхности

Максимальные значения шероховатости поверхности для гирь класса точности

Е1

Е2

F1

F2

Ra

0,1

0,2

0,4

1

Номинальное значение массы гирь -класса точности Е1 -классов точности Е2 , F1 , F2 , M1 Условия эксплуатации:

от 1 мг до 10 кг от 1 мг до 20 кг

от 10 до 35 от 30 до 80

от -30 до 50

Гири классов точности Ei, Е2, Fi, F2 -температура окружающего воздуха, С -относительная влажность воздуха, % Гири классов точности М1 -температура окружающего воздуха, С

Изменение температуры в течение 1 ч, С, не более

Гири классов точности Е1, Е2, F1, F2 .    0,5

Гири классов точности М1    2

Средняя наработка до первого отказа, ч, для Е1    8000

для остальных классов точности    4000

Средний срок службы, лет    10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом и на табличку, закрепленную на наружной поверхности футляра для гирь.

Комплектность

- гиря (набор гирь)

1 шт.

- футляр

1 шт.

- паспорт

1 экз.

- перчатка для гирь массой 1, 2, 5 кг

1 шт.

- для гирь массой 10 и 20 кг

2 шт.

- для наборов гирь:

Пинцет Кисточка

перчатка для наборов с гирями массой более 1 г Поверка

1 шт. 1 шт. 1 шт

осуществляется в соответствии с ГОСТ OIML R111-1-2009 «ГСИ. Гири классов Е1з Е2, F1s F2, М1з M1-2, M2, M2-3 и М3 . Часть 1. Метрологические и технические требования» Приложение ДА.

Эталоны, применяемые при поверке: гири эталонные по ГОСТ 8.021-2005.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в Паспортах.

Нормативные и технические документы, устанавливающие требования к гирям от 1 мг до 20 кг классов точности Е1, Е2, F1, F2, М1

1.    ГОСТ OIML R 111-1-2009 «ГСИ.. Гири классов Е1з Е2, F1s F2, M1s M1-2, M2, M2-3 и М3 . Часть 1. Метрологические и технические требования».

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

Рекомендации к применению

Выполнение работ и (или) оказание услуг по обеспечению единства измерений.

Зарегистрировано поверок 123827
Поверителей 175
Актуальность данных 05.12.2024
