Станции автоматизированные метеорологические Snow, 52771-13

Назначение

Станции автоматизированные метеорологические «Snow» (далее станции «Snow») предназначены для автоматических измерений метеорологических параметров: скорости и направления воздушного потока, температуры воздуха, относительной влажности воздуха, температуры грунта, температуры поверхности снежного покрова, толщины снежного покрова, энергетической освещенности, количества атмосферных осадков.

Описание

Принцип действия станций «Snow» основан на измерении первичными измерительными преобразователями метеорологических параметров.

Метеорологические параметры в преобразователях измерительных преобразуются в цифровой код и через радиомодем поступают в центральную систему для обработки, отображения на дисплее оператора, регистрации, архивации и формирования метеорологических прогнозов.

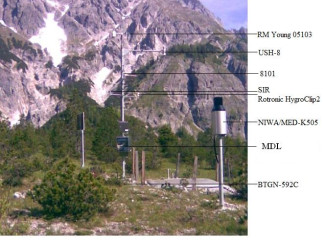

Станции «Snow» состоят из первичных измерительных преобразователей метеорологических параметров, вторичных преобразователей измерительных (контроллеров), радиомодема, центральной системы и вспомогательного оборудования. Общий вид станций «Snow» представлен на рис.1.

Конструктивно станции «Snow» построены по модульному принципу.

Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров, размещенных на траверсах, которые крепятся на мачте. Осадкомер размещен на отдельной стойке рядом с метеорологической мачтой. Состав первичных измерительных преобразователей представлен в таблице 2.

Модуль преобразователей измерительных состоит из вторичных преобразователей измерительных (контроллеров), встроенного в них программного обеспечения (ПО MDL), размещенных в специальном боксе, который крепится на мачте.

Модуль центральной системы состоит из ПЭВМ, радиомодема, автономного программного обеспечения (ПО DataWin) и вспомогательного коммуникационного оборудования, размещенного в помещении служб метеорологического обеспечения.

Станции «Snow» со встроенным программным обеспечением (ПО MDL) могут работать самостоятельно, как отдельная станция, производя обеспечение информацией потребителей непосредственно. Станции «Snow» с автономным программным обеспечением (ПО DataWin) могут работать в общей информационной системе, объединяющей несколько станций.

Станции «Snow» работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией станции «Snow» имеют последовательные интерфейс RS-485, радиомодем стандарта GSM. Станции «Snow» при использовании модемов могут быть удалены от обслуживающего терминала или ПК на расстояние до 10 км.

Программное обеспечение

Станции «Snow» имеют программное обеспечение «Snow», которое состоит из встроенного ПО «MDL» и автономного ПО «DataWin» и является полностью метрологически значимым. Встроенное ПО обеспечивает сбор, обработку, анализ, передачу данных на ПК, самотестирование. Автономное ПО «DataWin» обеспечивает отображение, анализ, архивирование результатов измерений, создание и передачу метеорологических сообщений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Состав первичных измерительных преобразователей в станциях «Snow». Таблица 2

Технические характеристики

Таблица 3

Продолжение таблицы 3

Знак утверждения типа

Знак утверждения типа наносится на титульный лист формуляра типографским методом и на корпус центральной системы станций способом гравировки.

Комплектность

1.    Центральная система ЦС

1 шт. 1 шт. 1 шт.

1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.

2.    Специальное программное обеспечение ПО «Snow»

3.    Преобразователь влажности ROTRONIC HygroClip2

4.    Преобразователи первичные параметров воздушного потока RM Young 05103

5.    Датчик температуры грунта BTGN-592C

6.    Пиранометр 8101

7.    Датчик толщины снежного покрова USH-8

8.    Осадкомер NIWA/MED-K505

9.    Преобразователь измерительный MDL

10.    Датчик температуры поверхности снежного покрова SIR

11.    Формуляр ФО

12.    Методика поверки МП 2551-0095-2012 Поверка

осуществляется по методике поверки МП 2551-0095-2012 «Станции автоматизированные метеорологические «Snow»», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 27.07.2012 года.

Перечень эталонов, необходимых для поверки:

1.    Термометр эталонный ЭТС-100, диапазон от минус 196 °С до 660 °С, погрешность ± 0,02 °С.

2.    Калибратор влажности HMK15, диапазон от 0,8 % до 100 %, погрешность ± 2 % в диапазоне от 0,8 % до 90 % включительно, погрешность ± 3 % в диапазоне свыше 90 % до 100 %.

3.    Государственный специальный эталон единицы скорости воздушного потока ГЭТ150-85 , диапазон от 0,1 до 100 м/с, диаметр рабочего участка 700 мм, относительное СКО: в диапазоне от 0,1 до 10 м/с включительно, погрешность ± 310-3 м/с, в диапазоне свыше 10 до 100 м/с, погрешность ± 210-3 м/с, диапазон от 0 до 360, погрешность ± 0,5 градус.

4.    Термостат Quick Cal диапазон от минус 15 °С до 150 °С, нестабильность поддержания с погрешностью ± 0,4 °С.

5.    Пиранометр «Пеленг СФ-06», диапазон от 0 до 1600 Вт/м2, погрешность ± 11 %.

6.    Цилиндр 2-го класса точности «Klin».

7.    Штангенциркуль ЩЦ1-400-0,1, диапазон от 0 до 400 мм, погрешность ±0,1 мм.

8.    Рулетка измерительная металлическая Geobox PK2-30 диапазон от 0 до 30 м, класс точности 2.

Сведения о методах измерений

приведены в формуляре «Станции автоматизированные метеорологические «Snow».

Нормативные и технические документы, устанавливающие требования к станциям автоматизированным метеорологическим «Snow».

1.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.    ГОСТ Р 8.596-2002 ГСИ «Метрологическое обеспечение измерительных систем».

3.    ГОСТ 8.542-86 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».

4.    ГОСТ 8.558-93 ГСИ. «Государственная поверочная схема для средств измерений температуры».

5.    ГОСТ 8.547-86 ГСИ «Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов».

6.    ГОСТ 8.195-89 ГСИ «Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн 0,25 ^ 25,00 мкм; силы излучения и энергетической освещенности в диапазоне длин волн 0,2 ^ 25,0 мкм.

7.    МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50мкм».

8.    Техническая документация фирмы «Sommer GmbH & Co KG», Австрия.

Рекомендации к применению

осуществление деятельности в области гидрометеорологии.
