Государственный реестр средств измерений

Весы автомобильные портативные ВА-15С, 52774-13

Карточка СИ
Номер в госреестре 52774-13
Наименование СИ Весы автомобильные портативные
Обозначение типа СИ ВА-15С
Изготовитель Общество с ограниченной ответственностью Научно-производственная фирма «МЕТА» (ООО НПФ "МЕТА") , г. Жигулевск Самарской обл.
Год регистрации 2013
Срок свидетельства 23.10.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики частоты вращения индуктивные IFR 18.26.31/K713 предназначены для измерений частоты вращения роторов дизель-генераторов.

Описание

Датчики частоты вращения индуктивные IFR 18.26.31/K713 (далее датчики) преобразуют частоту вращения зубчатого ферромагнитного колеса, закрепленного на валу агрегата, в напряжение переменного тока.

Принцип действия преобразователя основан на том, что при вращении зубчатого колеса происходит перераспределение магнитного потока постоянного магнита: увеличивается поток через полюс магнитопровода, под которым проходит зубец колеса, и уменьшается поток через полюс, под которым проходит паз зубчатого колеса. За счет этого при вращении зубчатого колеса появляется переменная составляющая магнитного потока, и в катушке наводится ЭДС, частота которой определяется частотой вращения зубчатого колеса и числом n зубьев. Частота импульсов равна частоте следования профилей зубьев, а их амплитуда постоянна во всем рабочем диапазоне частот.

Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней дюймовой резьбой для проходного монтажа. Один из торцов корпуса является чувствительным элементом. Внутри корпуса, изготовленного из нержавеющей и немагнитной стали, установлена катушка с постоянным магнитом.

Датчик крепится в корпусе дизель-генератора вблизи вращающейся детали агрегата. Расстояние от торца датчика до детали не более 4 мм.

/

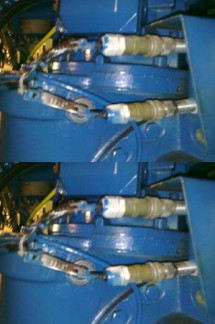

Рисунок 1. Общий вид датчика вращения индуктивного IFR 18.26.31/K713 Метрологические и технические характеристики

Таблица 1

Название характеристики

Значение

Измеряемая частота вращения, об/мин

750

Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин

±4

Название характеристики

Значение

Длина, мм

80

Ширина, мм

20

Высота, мм

20

Масса, кг, не более

0,05

Срок службы, лет

10

Средняя наработка на отказ, ч

26000

Рабочие условия эксплуатации:

Температура, °С

+40±5

Относительная влажность воздуха, %

65±15

Атмосферное давление, кПа

101±10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

Наименование

Кол-во

Примечание

Датчик частоты вращения индуктивные IFR 18.26.31/K713

1 шт

Паспорт

1 экз

Методика поверки МП 253-106-2012

1 экз

Не менее 1 экз. на партию (16 шт.)

Поверка

осуществляется в соответствии с методикой поверки МП 253-106-2012 «Датчики частоты вращения индуктивные IFR 18.26.31/K713. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 04.08.2012 г.

Основные средства поверки:

■    Тахометр универсальный цифровой TESTO 470, диапазон измерения частоты вращения от

1 до 99999 об/мин, пределы допускаемой относительной погрешности ±0,02 %.

■    Частотомер электронно-счетный 53131 А, диапазон измерения частоты - 0-225 МГц, относительная погрешность измерения частоты 5*10-6.

Сведения о методах измерений

Методика измерений содержится в документе «Датчики частоты вращения индуктивные IFR 18.26.31/K713. Паспорт».

Нормативные и технические документы, устанавливающие требования к датчикам частоты вращения индуктивным IFR 18.26.31/K713

1.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.    Техническая документация фирмы «Baumer Holding AG», Швейцария.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации промышленной безопасности к эксплуатации опасного производственного объекта (на объектах БРП ВНОТ и БРП «Варандей» ОАО «Варандеевский терминал»).
