| Номер в госреестре | 52778-13 |
| Наименование СИ | Газоанализаторы портативные одноканальные |
| Обозначение типа СИ | Gasman |
| Изготовитель | "Crowcon Detection Instruments Ltd.", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 25.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Г азоанализаторы портативные одноканальные Gasman Назначение средства измерений
Газоанализаторы портативные одноканальные Gasman предназначены для измерения объемной доли кислорода, водорода, диоксида углерода и вредных газов, а также для измерения довзрывоопасных концентраций горючих газов в воздухе рабочей зоны.
Газоанализаторы портативные одноканальные Gasman (далее - газоанализаторы) представляют собой автоматические портативные приборы непрерывного действия.

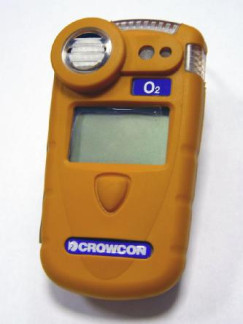

Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе. На корпусе размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, клавиша управления, диффузионный вход сенсора и индикаторы световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы и элемент питания. Газоанализатор снабжен клипсой крепления к поясу.
Принцип действия:
- по каналу горючих газов - термокаталитический;
- по каналу кислорода, водорода и вредных газов - электрохимический;
- по каналу диоксида углерода - оптический;
Способ отбора пробы - диффузионный.
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей, обеспечивающий отображение результатов измерений объемной доли / довзрывоопасной концентрации определяемых компонентов, уровня заряда аккумуляторов, информацию о срабатывании сигнализации и о сбоях в работе газоанализатора.
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам срабатывания:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги;
- отображением на дисплее символов, обозначающих пороги срабатывания. Газоанализаторы обеспечивают вывод данных на персональный компьютер при помощи
интерфейса RS-232.
Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты, в зависимости от используемого источника питания, приведена в таблице 1.
Таблица 1
| Маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2011 | Электропитание |
| 1 Ех iad IIC T4 Gb 1 Ех ia IIC T4 Ga | от автономного источника питания, состоящего из одного Li-ion аккумулятора Sanyo типа GP813448L130, UF553450Z или 1 литиевого элемента питания CR-2 (Panasonic power, GP Photo, Maxell Photo-Power, Energizer Photo) |
| 1 Ех iad IIC 170оС (T3) Gb | от автономного источника питания, состоящего из одного Li-ion аккумулятора ICP653450U |
Степень защиты корпуса газоанализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды IP65 по ГОСТ 14254-96.
Г азоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли и довзрывоопасной концентрации определяемых компонентов в воздухе рабочей зоны.
ПО обеспечивает:
- обработку и передачу измерительной информации;
- отображение результатов измерений на жидкокристаллическом дисплее;
- проведение градуировки газоанализаторов;
- регистрацию данных и событий;
- расчет средневзвешенных (за определенный промежуток времени) значений объемной доли вредных газов;
- срабатывание сигнализации при превышении установленных пороговых значений. Программное обеспечение идентифицируется при включении газоанализатора путем
вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 2.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Gasman | Gasman | 1.22 | недоступен, вследствие защиты встроенного ПО от чтения и записи | - |
| Примечание - номер версии ПО должен быть не ниже указанной в таблице. | ||||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 32862010.
1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности приведены в таблице 3.
Таблица 3
| Модель газоанализатора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| Gasman FL | Метан (CH4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | - |
| Пропан (C3H8) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | - | |
| Пентан (C5H12) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | - | |
| Этилен (C2H4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | - | |
| Водород (H2) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | - | |
| Бутан (QH10) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | - | |
| Gasman OX | Кислород (O2) | От 0 до 25 % об.д. | От 0 до 25 % об.д. | ± 0,6 % об.д. | - |
| Gasman H2S | Сероводород (H2S) | От 0 до 100 -1 млн | От 0 до 10 -1 млн Свыше 10 до 100 млн-1* | ± 2 млн-1 | ± 20 % |
| От 0 до 500 -1 млн | От 0 до 10 -1 млн Свыше 10 до 500 млн-1* | ± 2 млн-1 | ± 20 % | ||
| Модель газоанализатора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| Gasman CO | Оксид углерода (CO) | От 0 до 500 -1 млн | От 0 до 20 -1 млн Свыше 20 до 500 млн-1* | ± 2 млн-1 | ± 10 % |
| От 0 до 1500 -1 млн | От 0 до 50 -1 млн Свыше 50 до 1500 млн-1* | ± 5 млн-1 | ± 10 % | ||
| Gasman C С12 | Хлор (Cb) | От 0 до 20 -1 млн | От 0 до 1,0 -1 млн Свыше 1,0 до 20 млн-1* | ±0,2 млн-1 | ± 20 % |
| Gasman NH3 | Аммиак (NH3) | От 0 до 100 -1 млн | От 0 до 30 -1 млн Свыше 30 до 100 млн-1* | ± 5 млн-1 | ± 15 % |
| От 0 до 1000 -1 млн | От 0 до 30 -1 млн Свыше 30 до 1000 млн-1* | ± 5 млн-1 | ± 15 % | ||
| Gasman SO2 | Диоксид серы (SO) | От 0 до 20 -1 млн | От 0 до 4 -1 млн Свыше 4 до 20 млн-1* | ± 1 млн-1 | ± 25 % |
| Gasman O3 | Озон (O3) | От 0 до 1 млн-1 | От 0 до 0,1 млн-1 Свыше 0,1 до 0,6 млн-1* | ± 0,02 млн-1 | ± 20 % |
| Gasman NO2 | Диоксид азота (NO2) | От 0 до 20 -1 млн | От 0 до 2 -1 млн Св. 2 до 20 млн-1* | ± 0,4 млн-1 | ± 20 % |
| Gasman H2 | Водород (H2) | От 0 до 2000 -1 млн | От 0 до 2000 -1 млн | ± 20 млн-1 | - |
| Gasman HCN | Синильная кислота (HCN) | От 0 до 25 -1 млн | От 0 до 1 -1 млн Свыше 1 до 25 млн-1* | ± 0,2 млн-1 | ± 20 % |
| Gasman PH3 | Фосфин (PH3) | От 0 до 5 -1 млн | От 0 до 5 млн-1* | ± 1 млн-1 | - |
| Gasman HF | Фтористый водород (HF) | От 0 до 10 -1 млн | От 0 до 1 млн-1 Свыше 1 до 10 млн-1* | ± 0,2 млн-1 | ± 20 % |
| Gasman F2 | Фтор (F) | От 0 до 1 -1 млн | От 0 до 0,07 -1 млн Свыше 0,07 до -1 1 млн | ± 0,14 млн-1 | ± 20 |
| Модель газоанализатора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| Gasman COCI2 | Фосген (COCI2) | От 0 до 1 -1 млн | От 0 до 0,1 -1 млн Свыше 0,1 до 1 млн-1* | ± 0,02 млн-1 | ± 20 |
| Gasman Cl2O | Диоксид хлора (CI2O) | От 0 до 1 -1 млн | - | - | - |
| Gasman NO | Оксид азота (NO) | От 0 до 100 -1 млн | От 0 до 5 -1 млн Св. 5 до 100 млн-1* | ± 1 млн-1 | ± 20 % |
| Gasman ETO | Этиленоксид (C2H4O) | От 0 до 10 -1 млн | От 0 до 0,8 -1 млн Свыше 0,8 до 30 млн-1* | ± 0,2 млн-1 | ± 25% |
| Gasman IR CO2 | Диоксид углерода (CO2) | От 0 до 5 % об.д. | От 0 до 0,5 % об.д. Свыше 0,5 до 5 % об.д. | ± 0,1 % | ± 20 |
| Примечания: 1) диапазоны измерений, отмеченные “*” используются для измерения объемной доли определяемого компонента при аварийной ситуации; 2) значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99. | |||||
2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности 0,5
3) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности 0,5
4) Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности 0,5
5) Предел допускаемого времени установления показаний Т0,9д, с
- для кислорода 15
- для остальных определяемых компонентов 25
6) Время прогрева газоанализатора, с, не более 90
7) Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности, не более 0,5
8) Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторов при нормальных условиях эксплуатации, ч., не менее 12
9) Электрическое питание осуществляется от литий - ионных аккумуляторов (аккумуляторы могут быть как перезаряжаемыми, так и не перезаряжаемыми)
10) Габаритные размеры и масса газоанализатора, мм, не более:
- длина 24
- ширина 48
-высота 90
Лист № 6 всего листов 7
11) Масса газоанализаторов, кг, не более 0,14
12) Средний срок службы, месяцев 24
Рабочие условия эксплуатации Диапазон температуры окружающей среды, °С от минус 20 до 65
Диапазон относительной влажности окружающей среды при температуре 25 °С без конденсации влаги, % от 20 до 99
Диапазон атмосферного давления, кПа от 84 до 106,7
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на обратную сторону газоанализатора в виде наклейки.
Комплект поставки газоанализатора приведен в таблице 3. Таблица 3
| Наименование | Количество | Примечание |
| Г азоанализатор портативный одноканальный Gasman | 1 шт. | определяемый компонент выбирается при заказе |
| Комплект ЗИП | 1 компл. | по заказу |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки МП-242-1403-2012 | 1 экз. |
осуществляется по документу МП-242-1403-2012 " Газоанализаторы портативные одноканальные Gasman. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «24» августа 2012 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением по ТУ 6-215-85;
- азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;
- установка высшей точности "УВТ-Ф" (регистрационный номер № 60-А-89) для получения ГС РН3-воздух;
- генератор озона ГС 7601 по ТУ 25-7407.040-90;
- генератор смесей F2/air с контролем содержания фтора по МВИ массовой концентрации фтора в поверочных смесях № ЛЭ-205-01-97, свидетельство ГЦИ СИ ВНИИМ об аттестации МВИ 2420/713-97/0713;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГГС-Р и ГГС-Т в комплекте с ГС в баллонах под давлением по ТУ 6-16-2956-92 и источниками микропотока по ИБЯЛ.418319.013-95 ТУ.
приведены в документе «Газоанализаторы портативные одноканальные Gasman. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным одноканальным Gasman
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52136-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
3 ГОСТ Р 52140-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 5. Требования к приборам группы II с верхним пределом измерений объемной доли газов до 100 %.
4 ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
6 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
7 Техническая документация фирмы "Crowcon Detection Instruments Ltd.".
при выполнении работ по:
- обеспечению безопасных условий и охраны труда;
- осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований к промышленной безопасности к эксплуатации опасного производственного объекта
