Системы измерительные INDIV AMR, 52779-13

Назначение

Системы измерительные INDIV AMR предназначены для измерений температуры поверхности отопительных приборов и объема потребления горячей и холодной воды у индивидуальных потребителей. Измеренные значения температуры, в соответствии с действующим законодательством, используются для вычисления доли потребления тепловой энергии каждого отапливаемого помещения в общем потреблении тепловой энергии на отопление всего здания.

Описание

Системы измерительные INDIV AMR обеспечивают измерение, регистрацию, обработку и передачу на верхний уровень измеренной и обработанной информации, ведение базы данных на сервере сбора данных с возможностью печати отчетов, контроль линий связи с измерительными компонентами, защиту информации о потреблении энергоресурсов от несанкционированного доступа. Системы измерительные INDIV AMR применяются на объектах промышленного назначения и в ЖКХ, в том числе при учетно-расчетных операциях.

лист № 2 всего листов 6

Системы измерительные INDIV AMR относятся к проектно компонуемым изделиям и содержат измерительные, связующие и вычислительные компоненты.

К измерительным компонентам ИС INDIV AMR относятся:

-    устройства для распределения тепловой энергии электронные INDIV исполнений INDIV-3R, INDIV-3RD (Госреестр №24877-08);

-    устройства для распределения тепловой энергии электронные INDIV-5R, INDIV-5R-1 (Госреестр №50789-12);

-    счетчики холодной и горячей воды крыльчатые с импульсным выходом по ГОСТ Р 50601-93.

Устройства для распределения тепловой энергии электронные INDIV-3R, INDIV-3RD, INDIV-5R, INDIV-5R-1 (далее - устройства INDIV) предназначены для измерений температуры tm тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора.

Измеренная температура используется для вычисления разности температур At =(tm - 20),

C.

О,

Разность температур интегрируется по времени по правилу (1).

/ А 4\U5

если: tm > tz    R = | |    I •1,28115 • dt ,

М1)

если: tm < tz    R = 0

где: tz - температура, °С, при превышении которой производится интегрирование, t- время в часах. Прибор производит индикацию текущей интегральной величины R, на основе которой может быть произведен расчет относительной доли теплоотдачи данного отопительного прибора в коллективной системе отопления.

Устройства INDIV включают в себя источник питания, кварцевый генератор, микропроцессор и радиомодуль и осуществляют измерения сопротивлений, времени, необходимые вычисления, управление индикацией четырехразрядного буквенно-цифрового жидкокристаллического дисплея, снабженного буквенно-символьным столбцом, передачу данных по радиоканалу.

Счетчики воды снабжены импульсным выходом на основе геркона и имеют антимагнитную защиту. Герконы счетчиков воды подключаются кабелем к адаптерам INDIV PAD или INDIV PAD-1, производящим счет импульсов, функциональные преобразования, архивирование данных и передачу результатов сетевым узлам по радиоканалу. Входы импульсных адаптеров INDIV PAD, INDIV PAD-1 предназначены для подключения двух счетчиков воды.

К связующим компонентам каналов ИС INDIV AMR относятся:

-    импульсные адаптеры INDIV PAD, INDIV PAD-1

-    стандартные сетевые узлы NNB-Std, NNB-1-Std для приема данных от устройств INDIV и адаптеров INDIV PAD, INDIV PAD-1 с использованием радиоканала;

-    главные сетевые узлы с коммуникационными модулями NNV-IP, NNV-GSM, NNV-232, NNV-1-IP, NNV-1-GSM, NNV-1-232;

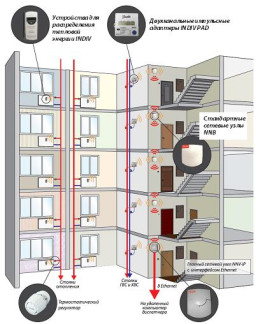

Стандартные сетевые узлы NNB-Std, NNB-1-Std осуществляют прием измеренных значений непосредственно от устройств INDIV и через импульсные адаптеры INDIV PAD или INDIV PAD-1 от счетчиков воды, образуя общую радиосеть в зоне устойчивого приема радиосигнала. Максимальное количество сетевых узлов в одной радиосети составляет 12, максимальное количество измерительных компонентов в одной радиосети составляет 500 независимо от числа сетевых узлов в одной радиосети. Обычно радиус устойчивого приема составляет 25 м в пределах одного этажа и 19 м в пределах соседних этажей, однако может

лист № 3 всего листов 6

варьироваться в зависимости от конструктивных особенностей здания. В случае попадания сигналов каких-либо измерительных компонентов в зоны приема двух или более сетевых узлов распределение этих компонентов между узлами происходит автоматически по принципу наличия более устойчивого сигнала.

Если в здании требуется более 12 сетевых узлов, организуют несколько подсетей, каждую из которых соединяют с главным сетевым узлом кабелем M-bus.

Стандартные сетевые узлы обмениваются друг с другом данными в своей зоне приема, так что каждый сетевой узел содержит текущие данные всех измерительных компонентов, охваченных данной радиосетью. В каждом сетевом узле производится архивирование ежемесячных показаний всех измерительных компонентов за последние 18 месяцев работы ИС.

Вычислительные компоненты ИС INDIV AMR:

В ИС, оборудованных главным сетевым узлом, вычислительным компонентом является компьютер с программным обеспечением Indread (ACS26) или INDIV AMR для сбора данных, связанный с главным сетевым узлом по протоколу Ethernet, GSM или RS-232 в зависимости от версии главного сетевого узла.

Для ИС небольшого размера с локальной радиосетью сетевых узлов вычислительным компонентом служит компьютер с программным обеспечением Indread (ACS26), к USB-разъему которого подключается радиомодуль компьютерный INDIV RM или INDIV RM-1.

Считывание данных производится по запросу диспетчера или в автоматическом режиме по установленному расписанию. В каждом считанном файле содержатся как текущие, так и архивные данные.

Питание устройств INDIV, импульсных адаптеров INDIV PAD, INDIV PAD-1, стандартных сетевых узлов NNB-Std, NNB-1-Std осуществляется от встроенных литиевых элементов. Питание главных сетевых узлов NNV-IP, NNV-GSM, NNV-232, NNV-1-IP, NNV-1-GSM или NNV-1-232 осуществляется от сети переменного тока 220 (+ 33/-22) В.

Программное обеспечение

Программное обеспечение ИС INDIV AMR включает в себя программы для считывания, архивирования и обработки данных, создания и распечатки отчетов. В состав ПО входят также сервисные программы для параметризации компонентов системы, идентификации и устранения ошибок оборудования, перезагрузки и настройки радио сетей, синхронизации сети M-bus в случае наличия нескольких радио сетей, подключенных к главному сетевому узлу.

Программное обеспечение сбора и представления измерительной информации, поступающей от измерительных компонентов каналов ИС, защищено паролями пользователей и администратора. Уровень защиты программного обеспечения «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения

Таблица 1. Устройства для распределения тепловой энергии INDIV

Таблица 2. Счетчики горячей и холодной воды

Крыльчатые счетчики с импульсным выходом по ГОСТ Р 50601-93

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист формуляра

ИС.

Комплектность

Комплектность системы измерительной INDIV AMR приведена в таблице 4 Таблица 4

Поверка

осуществляется по методике поверки, изложенной в разделе 7 «Поверка» документа «Системы измерительные INDIV AMR. Руководство по эксплуатации INDIV AMR-2012 РЭ», утвержденного ГЦИ СИ ФБУ «Ростест - Москва» 30 октября 2012 г.

Основное поверочное оборудование:

Таблица 5

Поверочное оборудование измерительных компонентов ИС приведено в методиках поверки измерительных компонентов.

Сведения о методах измерений

Методы измерений систем измерительных INDIV AMR внесены в раздел «Назначение изделия и принцип работы» руководства по эксплуатации INDIV AMR-2012 РЭ.

Нормативные документы, устанавливающие требования к системам измерительным

INDIV AMR

1.    ГОСТ Р 8.596-2002 ГСОЕИ. Метрологическое обеспечение измерительных систем.

2.    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

3.    ГОСТ 8.510-2002 ГСОЕИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

Рекомендации к применению
