| Номер в госреестре | 52787-13 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | Ezetrol plus |
| Изготовитель | "Evoqua Water Technologies Ltd.", Великобритания; Фирма "Siemens PLC", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 28.02.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Анализаторы Ezetrol plus Назначение средства измерений
Анализаторы Ezetrol plus предназначены для непрерывного автоматического измерения массовой концентрации остаточного свободного (активного) хлора в воде, pH, окислительновосстановительного потенциала.
Принцип действия анализаторов при измерении свободного хлора основан на электрохимическом восстановлении растворенного в воде хлора (либо хлора, замещенного на йод) в потенциостатических условиях.
Принцип действия анализаторов при измерении pH и окислительновосстановительного потенциала (ОВП) основан на измерении разности потенциалов, поступающей от первичных преобразователей (электродов).
Анализаторы Ezetrol plus (далее - анализаторы) представляют собой автоматические стационарные приборы непрерывного действия.
Анализаторы включают в себя:
- электронный измерительный модуль с жидкокристаллическим дисплеем и клавиатурой,
- измерительная ячейка с датчиками для определения остаточного свободного (активного) хлора в воде, pH, ОВП.
Электронный измерительный модуль представляет собой электронный усилитель, управляемый микропроцессором. Встроенные интерфейсы RS485, RS232 могут использоваться для передачи измеренных величин и рабочих режимов в персональный компьютер, диспетчерскую или в блок управления стандартными периферийными устройствами.
Электронный измерительный модуль находится в корпусе, который крепится на стену и устанавливается вблизи проточного узла. На лицевой панели измерительного модуля расположены жидкокристаллический дисплей для индикации показаний, индикатор аварийного сигнала ALARM и кнопки для управления меню анализатора.
Измерительный датчик свободного (активного) хлора включает трехэлектродную систему с внешним управлением посредством потенциостатического замкнутого контура. Рабочий и ответный электроды сделаны из платинового сплава, электрод сравнения из серебра / хлористого серебра. Поверхность электрода непрерывно очищается гидромеханическим способом для предотвращения загрязнения.
Датчики pH и ОВП имеют керамические мембраны и электроды сравнения из серебра / хлористого серебра.
Измерительный элемент подключен к цифровому измерительному усилителю, который поддерживает регулируемый постоянный потенциал между рабочим электродом и электродом сравнения. Ток, генерируемый в измерительном элементе, прямо пропорционален концентрации окисляющего вещества в пробе воды. Ток передается в анализатор для обработки.
На дисплее электронного измерительного модуля отображается содержание свободного хлора в воде в мг/л, показатель pH в единицах pH, ОВП в мВ.
В диапазоне температур от 0 до 50 °С осуществляется автоматическая температурная компенсация измеряемой массовой концентрации остаточного активного хлора.

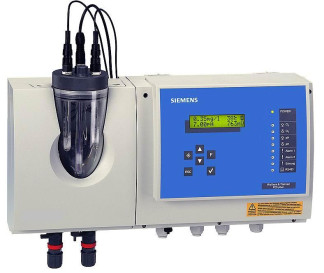

Внешний вид анализаторов приведен на рис. 1.
Анализаторы имеют встроенное в электронный измерительный модуль программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения параметров воды.
Программное обеспечение осуществляет функции: выбор метода анализа,
расчет содержания определяемого параметра,
отображение результатов измерений на графическом ЖКИ дисплее анализатора,
контроль целостности программных кодов ПО,
контроль общих неисправностей (связь, конфигурация),
контроль внешней связи (RS485, RS232),
ограничение доступа при помощи пароля.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты “C” по МИ 3286-2010.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обес-печения(контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Ezetrol plus | EAE1069 | 03.03 | 63B6 | CRC16 |
Метрологические и технически характеристики
1 Диапазон измерений массовой концентрации свободного хлора и пределы допускаемой относительной погрешности анализатора приведены в таблице 2.
Таблица 2
| Диапазон показаний, мг/дм3 | Диапазон измерений, мг/дм3 | Пределы допускаемой относительной погрешности, % | Номинальная цена единицы наименьшего разряда дисплея, мг/дм3 |
| 0 - 10,00 | 0 - 10,00 | ± 25 | 0,01 |
2. Диапазон измерений pH и пределы допускаемой абсолютной погрешности анализатора приведены в таблице 3.
Таблица 3
| Диапазон показаний pH | Диапазон измерений pH | Пределы допускаемой абсолютной погрешности, pH | Номинальная цена единицы наименьшего разряда дисплея, pH |
| 4,00 - 9,00 | 4,00 - 9,00 | ± 0,05 | 0,01 |
3. Диапазон измерений ОВП и пределы допускаемой абсолютной погрешности анализатора приведены в таблице 4.
Таблица 4
| Диапазон показаний, мВ | Диапазон измерений, мВ | Пределы допускаемой абсолютной погрешности, мВ | Номинальная цена единицы наименьшего разряда дисплея, мВ |
| 400 - 900 | 400 - 900 | ± 5 | 1 |
3. Технические характеристики, габаритные размеры, масса приведены в таблице 5.
Таблица 5
| Наименование характеристики или параметра | Нормированные значения | |
| Габаритные размеры электронного измерительного модуля, мм, не более: | ||
| Ширина | 320 | |
| Высота | 310 | |
| Глубина | 175 | |
| Наименование характеристики или параметра | Нормированные значения |
| Габаритные размеры измерительной ячейки, мм, не более: Ширина Высота Глубина | 215 375 155 |
| Масса электронного измерительного модуля, кг, не более | 5 |
| Масса измерительной ячейки, кг, не более: | 2 |
| Потребляемая мощность, В А, не более | 200 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 230±23 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч | 24000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: о/-ч диапазон температур окружающего воздуха, С диапазон относительной влажности окружающего воздуха, %, при температуре 25 оС диапазон атмосферного давления, кПа | 0-50 30-80 84-106,7 |
| Диапазон температур анализируемой воды, оС | 5-50 |
Знак наносят на специальную табличку на лицевой панели прибора методом наклейки или голографическим методом и на титульный лист Руководства по эксплуатации анализаторов Ezetrol plus.
Таблица 6
| Наименование | Количество |
| Анализатор Ezetrol plus | 1 шт. |
| Датчики в соответствии с заказом | 1 комп. |
| Набор запчастей | 1 комп. |
| Комплект аксессуаров | 1 шт. |
| Модуль поточной камеры | 1 шт. |
| Обратный клапан | 1 шт. |
| Дренажная система | 1 шт. |
| Фильтр тонкой очистки | 1 шт. |
| Сферическое гнездо | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 242-1435-2012 «Анализаторы Ezetrol plus. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д. И. Менделеева” в октябре 2012 г. Основные средства поверки:
- анализатор хлора Р15 plus-М фирмы “USF Wallace & Tiernan”, пределы допускаемой погрешности ± 10 %,
- рабочие эталоны pH 2-го разряда - буферные растворы по ГОСТ 8.120-99,
- растворы по ГОСТ 8.450-81.
Методика измерений приведена в документе «Анализаторы Ezetrol plus. Руководство по эксплуатации», 2012 г.
Нормативные и технические документы, устанавливающие требования к анализаторам Ezetrol plus
1. ГОСТ 52921-2008 “Приборы контроля и регулирования технологических процессов. Общие технические условия”.
2. ГОСТ 22729-84 “ГСП. Анализаторы жидкостей. Общие технические условия”.
3. ГОСТ 27987-88 “ГСП. Анализаторы жидкостей потенциометрические. Общие технические условия”.
4. ГОСТ 8.120-99 “ГСИ. Государственная поверочная схема для средств измерений рН”
5. P 50.2.036-2004 “ГСИ. рН-метры и иономеры. Методика поверки”.
6. ГОСТ 8.450-81. “ГСИ. Шкала окислительных потенциалов водных растворов”
7. Техническая документация фирмы-изготовителя.
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям и осуществление деятельности в области охраны окружающей среды.
