| Номер в госреестре | 52796-13 |
| Наименование СИ | Синтезаторы частот |
| Обозначение типа СИ | Г7М-20А |
| Изготовитель | Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН"), г. Томск |
| Год регистрации | 2013 |
| Срок свидетельства | 10.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Синтезаторы частот Г7М-20А предназначены для формирования непрерывных гармонических сигналов.
Принцип действия синтезаторов частот Г7М-20А основан на комбинации различных методов синтеза частот, использовании системы автоматической регулировки мощности, ряда схемотехнических решений.
Синтезаторы частот Г7М-20А допускают работу на фиксированной частоте и мощности, режимы сканирования по частоте, по мощности и режим комплексного сканирования, который позволяет осуществлять перестройку по частоте и мощности одновременно, и комбинации этих режимов. Запуск сканирования производится как по внутренним сигналам синхронизации в автоматическом и ручном режиме управления с заданными параметрами, так и по внешним сигналам.
Синтезаторы частот Г7М-20А поставляются в шести модификациях. Каждая модификация характеризуется определенным набором конструктивных и функциональных возможностей (опций).
Синтезаторы частот Г7М-20А имеют четыре опции: «Г7М-20А-03Р», «Г7М-20А-13Р», «Г7М-20А-АТА/70», «Г7М-20А-АТА/110» (далее по тексту «03Р», «13Р», «АТА/70», «АТА/110»).
Опции «03Р» и «13Р» определяют тип соединителя выхода СВЧ. Опция «03Р» соответствует типу IX варианту 3, розетка; «13Р» соответствует типу 3,5 мм, розетка по ГОСТ РВ 51914-2002. Совместное применение обеих опций не предусмотрено.
В синтезаторы частот Г7М-20А с опциями «АТА/70» или «АТА/110» устанавливается программно управляемый ступенчатый аттенюатор. Опции предназначены для расширения диапазона установки уровня выходной мощности. Совместное применение обеих опций не предусмотрено.

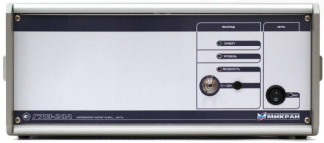

Модификации синтезаторов частот Г7М-20А с указанием соответствующих им наборов опций приведены в таблице 1. Внешний вид синтезаторов частот Г7М-20А приведен на рисунке 1, на рисунке 2 показано место на задней панели для пломбирования.
По условиям эксплуатации синтезаторы частот Г7М-20А относятся к группе 3 ГОСТ 22261-94.
Таблица 1
| Наименование | Обозначение | Примечание |
| Синтезатор частот Г7М-20А/1 | ЖНКЮ.467871.145ТУ | опция «03Р» |
| Синтезатор частот Г7М-20А/2 | опции «03Р», «АТА/70» | |
| Синтезатор частот Г7М-20А/3 | опции «03Р», «АТА/110» | |
| Синтезатор частот Г7М-20А/4 | опция «13Р» | |
| Синтезатор частот Г7М-20А/5 | опции «13Р», «АТА/70» | |
| Синтезатор частот Г7М-20А/6 | опции «13Р», «АТА/110» |
Рисунок 2 - Место на задней панели для пломбирования
Место нанесения знака утверждения типа
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора программного обеспечения |
| Программный комплекс Г7М | Программный комплекс Г7М | 1.2 | c67ba3cf0fba8724ed8 0208f59cbfdac | md5 |
Программное обеспечение реализовано без выделения метрологически значимой части.
Влияние программного обеспечения не приводит к выходу метрологических характеристик синтезаторов частот Г7М-20А за пределы допускаемых значений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 - С.
Синтезаторы частот Г7М-20А работают под управлением внешнего персонального компьютера с установленным программным обеспечением ЖНКЮ.02008-00 (Программный комплекс Г7М), который проводит обработку информации и выполняет ряд вычислительных функций. Для связи с персональным компьютером используется интерфейс Ethernet. Персональный компьютер не входит в комплект поставки.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- процессор Intel® Pentium II® 600 МГц (или аналог);
- наличие адаптера локальной сети - Ethernet;
- оперативная память 512 Мб;
- разрешение экрана 1024 х 768;
- операционная система Windows® XP (SP 2), Windows® 7.
- наличие клавиатуры и манипулятора "мышь".
Адаптивная система синхронизации позволяет обеспечить работу синтезаторов в составе измерительных комплексов.
Таблица 3
| Диапазон рабочих частот, МГц | от 10 до 20 000 |
| Дискретность установки частоты, Гц | 1 |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора в течение одного года | ± 110-6 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала при работе от внутреннего опорного генератора в течение одного года | ± 110-6 |
| Параметры сигнала опорного генератора на выходе «ОГ G» | |
| частота, МГц | 10 |
| среднеквадратическое значение напряжения на нагрузке 50 Ом, В | от 0,40 до 0,56 |
| Выходное сопротивление, Ом | 50 |
| Тип соединителя | BNC, розетка |
| Параметры сигнала опорного генератора на входе «ОГ “О» | |
| частота, МГц | 1; 5; 10; 100 |
| среднеквадратическое значение напряжения, В | от 0,23 до 1,50 |
| Входное сопротивление, Ом | 50 |
| Тип соединителя | BNC, розетка |
| Диапазон установки уровня выходной мощности, дБм (где дБм означает дБ относительно 1 мВт): | |
| без опции «АТА/70» или «АТА/110» | от минус 20 до плюс 13 |
| с опцией «АТА/70» | от минус 90 до плюс 10 |
| с опцией «АТА/110» | от минус 130 до плюс 10 |
| Пределы допускаемой основной погрешности установки уровня выходной мощности, дБ: от максимального уровня до минус 20 дБм менее минус 20 до минус 90 дБм (пределы допускаемой основной погрешности установки уровня выходной мощности в диапазоне от менее минус 90 до минус 130 дБм не нормируются) | ± 1,0 ± 1,5 |
| Относительный уровень гармонических составляющих спектра выходного сигнала в диапазоне частот, дБн, не более: (относительный уровень гармонических составляющих спектра, находящихся в диапазоне частот свыше 44 ГГц не нормируется) | |
| (при уровне выходной мощности 10 дБм) | |
| 10 < f < 100 МГц | минус 35 |
| 100 < f < 4000 МГц | минус 50 |
| 4000 < f < 5500 МГц | минус 35 |
| 5500 < f < 7400 МГц | минус 40 |
| 7400 < f < 10000 МГц | минус 35 |
| 10 < f < 15 ГГц | минус 40 |
| 15 < f < 20 ГГц | минус 45 |
| Относительный уровень субгармонических и комбинационных составляющих спектра выходного сигнала в диапазоне частот, дБн, не более: | |
| (при уровне выходной мощности 10 дБм) | |
| 10 < f < 16000 МГц | минус 50 |
| 16 < f < 20 ГГц | минус 40 |
| Относительный уровень негармонических составляющих спектра выходного сигнала в диапазоне частот, дБн, не более: | |
| (при уровне выходной мощности 10 дБм) | |
| 10 < f < 125 МГц | минус 50 |
| 125 < f < 250 МГц | минус 80 |
| 250 < f < 500 МГц | минус 75 |
| 500 < f < 1000 МГц | минус 70 |
| 1 < f < 2 ГГц | минус 65 |
| 2 < f < 4 ГГц | минус 60 |
| 4 < f < 8 ГГц | минус 55 |
| 8 < f < 16 ГГц | минус 50 |
| 16 < f < 20 ГГц | минус 45 |
| Фазовый шум, дБн/Гц, не более: | |
| (при уровне выходной мощности 10 дБм) | |
| 10 < f < 20000 МГц | приведено в таблице 4 |
| Тип соединителя выхода «СВЧ» по ГОСТ РВ 51914 - 2002 опция 03Р опция 13Р | тип IX вариант 3, розетка тип 3,5 мм, розетка |
| КСВН выхода «СВЧ», не более | 1,7 |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | от 198 до 242 |
| Потребляемая мощность, В-А, не более | 90 |
| Время установления рабочего режима, ч, не более | 0,5 |
| Продолжительность непрерывной работы, ч, не менее | 16 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 390x390x170 |
| Масса, кг, не более | 10 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С; относительная влажность воздуха при температуре плюс 25 °С, %; атмосферное давление, мм рт. ст. | от плюс 5 до плюс 40 не более 90 от 537 до 800 |
Таблица 4
| Диапазон частот, МГц | Фазовый шум, дБн/Гц, не более, при отстройке от несущей частоты | |||||
| 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц | |
| 10 < f < 40 | -115 | -125 | -130 | -135 | -135 | - |
| 40 < f < 125 | -100 | -115 | -120 | -125 | -135 | -140 |
| 125 < f < 250 | -95 | -125 | -130 | -135 | -135 | -140 |
| 250 < f < 500 | -90 | -120 | -130 | -130 | -130 | -140 |
| 500 < f < 1000 | -85 | -115 | -120 | -120 | -125 | -140 |
| 1000 < f < 2000 | -80 | -110 | -115 | -115 | -120 | -140 |
| 2000 < f < 4000 | -75 | -105 | -110 | -110 | -115 | -140 |
| 4000 < f < 8000 | -70 | -95 | -105 | -105 | -105 | -130 |
| 8000 < f < 16000 | -65 | -95 | -100 | -100 | -100 | -125 |
| 16000 < f < 20000 | -60 | -90 | -95 | -95 | -95 | -120 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации ЖНКЮ.467871.145РЭ типографским способом (в верхнем правом углу) и маркируется на передней панели синтезатора частот Г7М-20А методом шелкографии (в нижнем левом углу).
Комплект поставки синтезаторов частот Г7М-20 А приведён в таблице 5.
Таблица 5
| Наименование, тип | Обозначение | Кол., шт. | Примечание |
| Синтезатор частот Г7М-20А/1; Г7М-20А/2; Г7М-20А/3; Г7М-20А/4; Г7М-20А/5; Г7М-20А/6 | ЖНКЮ.467871.145ТУ | 1 | Модификация определяется при заказе |
| Кабель Ethernet | ЖНКЮ.685611.077 | 1 | патч-корд Cat.5e или аналог |
| Кабель питания | ЖНКЮ.685631.067 | 1 | с заземляющим проводником, евростандарт |
| Руководство по эксплуатации | ЖНКЮ.467871.145РЭ | 1 | три части |
| Формуляр | ЖНКЮ.467871.145ФО | 1 | |
| Методика поверки | МП РТ 1846-2012 (ЖНКЮ.467871.145Д3) | 1 | |
| Программный комплекс Г7М | ЖНКЮ.02008-00 | 1 | на компакт-диске |
| Упаковка | ЖНКЮ.305648.007 | 1 |
осуществляется по документу МП РТ 1846-2012 (ЖНКЮ.467871.145Д3) «Синтезаторы частот Г7М-20А. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 18 октября 2012 г.
Основные средства поверки:
а) частотомер электронно-счётный Ч3-66 (регистрационный номер 9273-85):
- пределы допускаемой относительной погрешности по частоте кварцевого генератора за один год ± 5 10 ;
б) стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06):
- пределы допускаемой относительной погрешности частоты за один год ± 5 10-10;
в) ваттметр с блоком измерительным Е4418В и первичным измерительным преобразователем Е4413 А (регистрационный номер 34898-07):
- пределы допускаемой относительной погрешности измерений мощности ± 8 %;
г) анализатор спектра E4448A (регистрационный номер 39229-08):
- погрешность измерений отношения уровней на фиксированной частоте ± 0,3 дБ;
д) анализатор цепей векторный E8364B (регистрационный номер 37176-08):
- диапазон частот от 10 МГц до 20 ГГц;
- пределы допускаемой погрешности измерений КСВН ± (3-KctU + 2) %
Методы измерений приведены в документе ЖНКЮ.467871.145 РЭ «Синтезаторы частот Г7М-20А. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к синтезаторам частот Г7М-20А
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия (требования к средству измерений).
2 ЖНКЮ.467871.145ТУ Синтезаторы частот Г7М-20А. Технические условия (требования к методам испытаний).
3 ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний (государственная поверочная схема).
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, - в соответствии с п. 14, части 3, статьи 1 Федерального закона «Об обеспечении единства измерений».
| Зарегистрировано поверок | 774 |
| Поверителей | 26 |
| Актуальность данных | 17.09.2024 |
