Анализаторы цепей скалярные Р2М-18А, 52797-13

Назначение

Анализаторы цепей скалярные Р2М-18А предназначены для измерений модуля коэффициента передачи, модуля коэффициента отражения, коэффициента стоячей волны по напряжению (далее - КСВН), мощности в коаксиальном волноводе с диаметрами поперечных сечений 7,0/3,04 мм и 3,5/1,52 мм, и для генерирования электрических синусоидальных колебаний.

Описание

Принцип действия анализаторов цепей скалярных Р2М-18А основан на выделении высокочастотных электромагнитных волн (падающей, прошедшей через исследуемое устройство и отраженной от его входов), преобразовании их в низкочастотные напряжения, пропорциональные мощности этих волн, измерении напряжений и расчете модуля коэффициента отражения, КСВН, модуля коэффициента передачи. Выделение и преобразование производится с помощью головок детекторных и датчиков коэффициента стоячей волны (далее - КСВ).

Анализаторы цепей скалярные Р2М-18А состоят из блока генераторноизмерительного, головок детекторных, датчиков КСВ, нагрузок комбинированных и кабелей сверхвысоких частот (далее - СВЧ).

Анализаторы цепей скалярные Р2М-18А имеют 8 модификаций. Модификации характеризуются опциями, представленными в таблице 1, и отличаются типами соединителя выхода СВЧ блока генераторно-измерительного и возможностью расширения диапазонов установки уровня выходной мощности и измерений модуля коэффициента передачи:

-    «Р2М-18А-01Р» (далее - «01Р») - тип III, розетка по ГОСТ РВ 51914-2002;

-    «Р2М-18А-11Р» (далее - «11Р») - тип N, розетка по ГОСТ РВ 51914-2002;

-    «Р2М-18А-03Р» (далее - «03Р») - тип IX вариант 3, розетка по ГОСТ РВ 51914-2002;

-    «Р2М-18А-11Р» (далее - «13Р») - тип 3,5 мм, розетка по ГОСТ РВ 51914-2002;

-    «Р2М-18А-АТА/70» (далее - «АТА/70») - наличие ступенчатого аттенюатора на выходе блока генераторно-измерительного.

Таблица 1

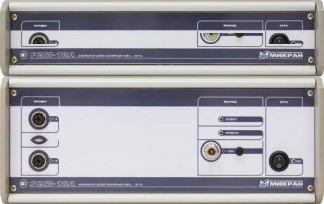

Внешний вид анализаторов цепей скалярных Р2М-18А представлен на рисунках 1 и 2, место пломбировки от несанкционированного доступа - на рисунке 3.

Место нанесения знака об утверждени типа средства измерений

*

I

<§h

Место нанесения знака об утверждении типа средства измерений

Рисунок 2 - Внешний вид анализаторов цепей скалярных Р2М-18А/1, Р2М-18А/2,

Р2М-18А/5, Р2М-18А/6

Рисунок 3 - Место на задней панели для пломбирования от несанкционированного доступа

Программное обеспечение

Анализаторы цепей скалярные Р2М-18А работают под управлением внешнего персонального компьютера с установленным программным обеспечением (далее - ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений. Информационный обмен между анализатором цепей скалярным Р2М-18 А и персональным компьютером осуществляется по интерфейсу Ethernet.

ПО реализовано без выделения метрологически значимой части.

Метрологические характеристики анализаторов цепей скалярных Р2М-18А нормированы с учетом влияния ПО.

Идентификационные данные ПО приведены в таблице 2.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по классификации МИ 3286-2010.

Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:

-    процессор Intel® Pentium II® 600 МГц (или аналог);

-    наличие адаптера локальной сети - Ethernet;

-    оперативная память 512 Мб;

-    разрешение экрана 1024 х 768.

Программное обеспечение работает в следующих операционных системах: Windows® XP, Windows® Vista, Windows® 7. Персональный компьютер не входит в комплект поставки.

1)    Диапазон установки частот для анализаторов с опциями «03Р» или «13Р» при работе в режиме генератора (синтезатора частот) - от 10 до 20000 МГц.

2)    Для анализаторов с опцией «АТА/70» пределы допускаемой относительной погрешности установки уровня мощности нормируются в режиме «Максимальное согласование».

3)    Г, А, KcmU - измеренные значения модуля коэффициента отражения, модуля коэффициента передачи и КСВН соответственно.

Погрешность измерений модуля коэффициента передачи нормируется при измерениях согласованных четырехполюсников с КСВН входа и выхода не более 1,3. Для рассогласованных четырехполюсников допускаемая дополнительная абсолютная погрешность измерений DA в дБ рассчитывается по формуле:

DA = 20-log[(0,9677-(1+k2)0,017) / (1-0,183 ■Гех-0,064-Г^-fl+k2) -0,017)],

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения, дБ1)    ± (0,09-Г2 + 0,02).

Пределы допускаемой относительной погрешности измерений КСВН при Kcmu < 2,0, %1)

± (3KcmU + 1).

Пределы допускаемой относительной погрешности измерений КСВН при 2 < KcmU < 5, %1)

8K+=[(Kcmu(r+AT)/Kcmu(r))-1] 100; 5K-=[(Kcmu(r-DT)/Kcmu(r))-1]-100. КСВН выхода СВЧ, не более    1,7.

Период обновления измерений в полном диапазоне рабочих частот при количестве точек 501 и усреднении 3, мс, не более    400.

Количество измерительных входов    3.

Напряжение питания от сети переменного тока частотой (50±1) Гц, В    от 198 до 242.

Потребляемая мощность, В-А, не более    100.

Время установления рабочего режима, ч, не более    0,5.

Время непрерывной работы, ч, не менее    16.

Габаритные размеры блока генераторно-измерительного (высотахширинахдлина), мм, не более 170x390x400.

Масса блока генераторно-измерительного, кг, не более    11.

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

от 15 до 35;

80;

от 70 до 106,7 (от 537 до 800).

III, розетка;

N, розетка;

IX вариант 3, розетка; 3,5 мм, розетка.

5.

10000.

-    относительная влажность воздуха, при 25 °С, %,не более

-    атмосферное давление кПа (мм рт. ст.)

Тип соединителей выхода СВЧ:

-    анализаторов с опцией «01Р»

-    анализаторов с опцией «11Р»

-    анализаторов с опцией «03Р»

-    анализаторов с опцией «13Р»

Показатели надежности:

-    средний срок службы, лет

-    средняя наработка на отказ, ч, не менее

Знак утверждения типа

Наносится на переднюю панель блока генераторно-измерительного и титульный лист руководства по эксплуатации ЖНКЮ.468166.027 РЭ типографским способом.

Комплектность

Комплект поставки анализаторов цепей скалярных Р2М-18 А приведён в таблице 3. Таблица 3

где и Геь1х - модули коэффициентов отражения входа и выхода исследуемого четырехполюсника;

к - модуль коэффициента передачи исследуемого четырехполюсника в относительных единицах по напряжению.

^ 8K+ и 8K_ - верхний и нижний пределы относительной погрешности измерений КСВН;

Kcmu(r) - КСВН, равный (1+Г)/(1-Г);

ЛГ - абсолютная погрешность измерений модуля коэффициента отражения.

Поверка

осуществляется по документу ЖНКЮ.468166.027Д3 «ГСИ. Анализаторы цепей скалярные Р2М-18А. Методика поверки», утвержденному ФБУ «Томский ЦСМ» в октябре 2012 г.

Основные средства поверки:

-    частотомер электронно-счетный Ч3-66, диапазон рабочих частот от 10 до 20000 МГц, пределы допускаемой относительной погрешности по частоте кварцевого генератора за 12 месяцев ± 5 10-7;

-    ваттметр с блоком измерительным Е4418В и преобразователями измерительными Е4412А и Е4413А, диапазон рабочих частот от 10 до 20000 МГц, диапазон измерений мощности от минус 55 до 15 дБм, пределы допускаемой относительной погрешности измерений мощности ± 8 %;

-    комплекты для измерений соединителей коаксиальных и КИСК-7, пределы допускаемой абсолютной погрешности измерений ± 0,02 мм;

-    набор мер коэффициентов передачи и отражения Н/М-18-3,5 мм, диапазон рабочих частот от 10 до 18000 МГц, номинальные значения ослаблений аттенюаторов 10, 20 и 30 дБ, пределы допускаемой абсолютной погрешности определения действительных значений

± 0,35 дБ; номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений ± 4,0 %;

-    набор мер комплексного коэффициента передачи Н3-7, диапазон рабочих частот от 10 до 18000 МГц, номинальные значения ослаблений аттенюаторов 10, 20 и 30 дБ, пределы допускаемой абсолютной погрешности определения действительных значений ± 0,3 дБ;

-    набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140, диапазон рабочих частот от 10 до 4000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений ± 2,5 %.

-    набор мер полного и волнового сопротивления 1-го разряда ЭК9-145, диапазон рабочих частот от 4000 до 18000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений ± 2 %.

Сведения о методах измерений

Метод измерений приведен в документе ЖНКЮ.468166.027 РЭ «Анализаторы цепей скалярные Р2М-18А. Руководство по эксплуатации».

Нормативные документы

1    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2    ГОСТ 16423-78 Измерители коэффициента стоячей волны по напряжению панорамные. Типы. Технические требования и методы испытаний.

3    ЖНКЮ.468166.027 ТУ. Анализаторы цепей скалярные Р2М-18А. Технические

условия.

4    МИ 1700-87 ГСИ. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02 - 18,00 ГГц.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
