Установки поверочные средств измерений напряженности магнитного поля промышленной частоты П1-26, 52798-13

Назначение

Установки поверочные средств измерений напряженности магнитного поля промышленной частоты П1-26 (далее - установка) предназначены для воспроизведения однородного магнитного поля промышленной частоты 50 Гц в диапазоне от 0,1 до 2000 А/м.

Описание

Принцип действия установки основан на возбуждении однородного магнитного поля в пространстве между двумя плоскопараллельными кольцевыми катушками, расположенными на одной оси на расстоянии, равном их радиусу (кольца Гельмгольца). Вектор напряженности магнитного поля в кольцах Гельмгольца перпендикулярен их плоскостям, что позволяет получать однородное магнитное поле необходимой напряженности, задаваемой величиной тока, протекающего через катушки.

Установка состоит из рабочего стола с защитным ограждением, многовитковых колец Гельмгольца, блока конденсаторов, управляемого генератора переменного тока промышленной частоты 50Гц (далее - УГПТ) и компаратора магнитного поля.

Конструктивно рабочий стол установки выполнен в виде шестиугольного каркаса, состоящего из электрически изолированных вертикальных стоек и горизонтальных перекладин, выполненных из алюминиевого сплава, пяти диэлектрических немагнитных панелей, ограждающих рабочее пространство установки, диэлектрической немагнитной столешницы, закрепленной на горизонтальных перекладинах в центре каркаса. Размер каркаса выбран таким, что при величине напряженности поля в центре рабочей зоны колец Гельмгольца равной 2000 А/м напряженность поля за периметром каркаса не превышает уровня 80 А/м.

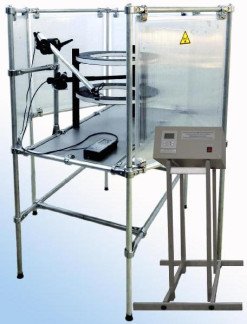

На верхней плоскости столешницы установлены кольца Гельмгольца, фиксатор антенн поверяемых приборов (Рисунок 1). На нижней плоскости столешницы закреплен блок конденсаторов (Рисунок 2).

УГПТ выполнен в виде отдельного блока и размещается на расстоянии до 2 м от рабочей зоны установки.

Кольца Гельмгольца, являющиеся полеобразующим элементом установки, выполнены в виде двух горизонтально расположенных и электрически последовательно соединенных плоскопараллельных катушек. Катушки закреплены при помощи трех вертикальных стоек.

УГПТ, блок конденсаторов и кольца Гельмгольца соединены последовательно при помощи разъемов и образуют резонансный контур с частотой резонанса 50 Гц.

Протекающий в цепи колец Гельмгольца ток измеряется при помощи встроенного в УГПТ измерительного преобразователя. Воспроизводимое установкой значение напряженности магнитного поля, определяемое по измеренному значению тока, отображается на индикаторе УГПТ.

Компаратор магнитного поля П3-60ПМ/1 конструктивно состоит из блока измерения и индикации и съемной антенны.

Для дистанционного наблюдения за показаниями поверяемых приборов или компаратора магнитного поля П3-60ПМ/1 установка снабжена поворотной подвижной штангой для закрепления WEB - камеры.

Элементы установки, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (Рисунок 3) и лакокрасочного покрытия.

Диапазон воспроизводимых значений напряженности магнитного поля, А/м Частота воспроизводимого магнитного поля, Г ц Пределы допускаемой относительной погрешности воспроизведения напряженности магнитного поля, %

Потребляемая установкой мощность, В • А, не более Габаритные размеры установки, мм, не более

от 0,1 до 2000. 50 ± 0,5.

± 5. 700.

1310;

1380.

60.

от 10 до 35; 80;

(от 630 до 800); 220 ± 4,4; 50 ± 0,5.

-    диаметр

-    высота

Масса установки, кг, не более Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при 25 °С, %, не более атмосферное давление, кПа (мм рт.ст.)    от 84 до 106,7 напряжение питающей сети, В

-    частота питающей сети, Гц

Знак утверждения типа

Знак утверждения типа наносится на планки фирменные, установленные на блоке УГПТ и стойке колец Гельмгольца методом литографии и на титульный лист паспорта ЦКЛМ.411723.005 ПС типографским способом.

Комплектность

Поверка

Осуществляется в соответствии с документом «Установка поверочная средств измерений напряженности магнитного поля промышленной частоты П1-26. Методика поверки». ЦКЛМ.411723.005 МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.

Основные средства поверки:

Сведения о методах измерений

«У становка поверочная средств измерений напряженности магнитного поля промышленной частоты П1-26. Паспорт». ЦКЛМ.411723.005 ПС.

Нормативные документы, устанавливающие требования к

установкам поверочным средств измерений напряженности магнитного поля промышленной частоты П1-26

1    ГОСТ Р 51070-97 «Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний».

2    ГОСТ 8.030-91 «ГСИ. Государственный первичный эталон и Государственная

поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне 12 2

1-10 + 5-10" Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 + 20000 Гц».

Рекомендации к применению

Выполнение работ и услуг по обеспечению единства измерений.
