Трансформаторы тока LRB -220, 52799-13

Назначение

Трансформаторы тока LRB-220 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в качестве комплектующего изделия для КРУЭ в электросетях 220 кВ.

Описание

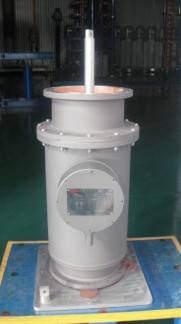

Трансформаторы тока LRB-220 сконструированы специально для установки в корпусе КРУЭ и не являются обособленным конструктивным узлом. При этом токопроводы КРУЭ

выполняют роль первичных обмоток. Вторичные обмотки размещаются на тороидальных сердечниках, которые помещены на цилиндрическое основание. Характеристики каждого сердечника проверяются. Трансформатор тока может иметь от одной до шести вторичных обмоток измерительных и/или защитных. Их количество, размеры и расположение могут варьироваться в зависимости от конкретных требований. Выводы вторичных обмоток присоединены к проходным контактам, смонтированным на клеммной колодке, на боковой поверхности корпуса. Крышка контактной коробки пломбируется для предотвращения    несанкционированного

доступа. Высоковольтная изоляция внутри трансформатора тока обеспечивается за счет заполнения элегазом. Рабочее давление контролируется датчиком плотности элегаза.

Технические характеристики

-    первичные токи, А

-    вторичные токи, А

-    наибольшее рабочее напряжение, кВ

-    классы точности/коэффициент безопасности измерительных обмоток

-    классы точности/коэффициент предельной кратности защитных обмоток

-    номинальные вторичные нагрузки

-    обмотки для измерений, В-А

-    обмотки для защиты, В-А

-    номинальная частота, Гц

-    масса не более, кг

-    габаритные размеры (ШхДхВ), мм

от 100 до 4000

5 и 1

252

0,2s; 0,2; 0,5s; 0,5; 1; 3/(5-10)

5Р; 10P/(10-50)

5; 10; 15; 20; 30; 40; 50 5; 10; 15; 20; 30; 40; 50 50; 60 300

от 650х0500х1100 до 750х0600х1300

Климатическое исполнение УХЛ4 по ГОСТ 15150-69 в диапазоне от -30 до +45 °С.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора методом наклейки и на паспорт типографским способом.

Комплектность

Трансформатор тока LRB-220 - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в Руководстве по эксплуатации «Трансформаторы тока LRB-220 в составе КРУЭ» фирмы Jiangsu Sieyuan Hertz Instument Transformer Co. Ltd

Нормативные документы, устанавливающие требования к трансформаторам тока LRB-220:

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
