| Номер в госреестре | 52814-13 |
| Наименование СИ | Модули измерительные |
| Обозначение типа СИ | Sigma 310 и Sigma 314 |
| Изготовитель | "Goodburn Engineering Ltd.", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 01.02.2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Модули измерительные Sigma 310 и Sigma 314 (далее по тексту - модули) предназначены для измерений постоянного напряжения, температуры и деформации.
Конструктивно модуль выполнен как одноблочная конструкция. Все узлы размещены в металлическом корпусе, включая стандартные интерфейсы RS232 и RS485, светодиодные индикаторы состояния, встроенная схема компенсации холодного спая, мониторинг состояния термопар, цифровой фильтр для подавления помех и шумов при измерениях.
Принцип действия модулей основан на преобразовании входного аналогового сигнала с первичных измерителей преобразователей в цифровой сигнал с помощью быстродействующего АЦП.
Одновременно возможно установить до 99 модулей в локальную сеть на экранированной витой паре. Каждый модуль снабжён портом последовательного интерфейса RS485, предназначенным для проведения установки, настройки (конфигурирования) и диагностики. Все установочные параметры, включая сетевой адрес, скорость обмена данными, виды измерений, пороги аварийных (сигнальных) значений и калибровочные данные задаются дистанционно.
Модификации модулей различаются наличием дополнительных измерительных функций.

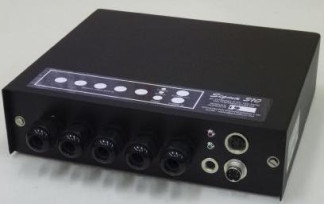

Внешний вид модулей Sigma 310 и Sigma 314 , место нанесения «Знака утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунке 1.
Метрологически значимая часть программного обеспечения (ПО) модулей представляет программный продукт «iDAS Software».
Лист № 2 Всего листов 4
Идентификационные данные (признаки) метрологически значимой части ПО приве
дены в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| iDAS Software | IDAS | 4.5.0.0 | y 1cccwwRJ5WDF3Xj J+dR zw | MD5 |
Метрологически значимая часть ПО модулей и измеренные данные достаточно защищены от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и результатов измерений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики модулей приведены в таблицах 2 и 3. Таблица 2
| Режим измерений | Поддиапазоны измерений | Пределы допускаемой погрешности измерений | Пределы допускаемой дополнительной погрешности измерений |
| Напряжение постоянного тока | от минус 10 до 10 В от минус 1,5 до 1,5 В от минус 180 до 180 мВ от минус 23 до 23 мВ | При температуре 23 ± 5°C: ± (0,00015-U + 0,001 Ц + 6 мкВ); | В диапазоне от минус 20 до 70 °С: ± (0,000025-U + 0,1 мкВ) на 1 °С |
| Температура с помощью термопар типов: (модуль Sigma 310) | |||
| K | от минус 100 до 500 °C включительно | ± 0,5 °С | |
| от 500 до 1200 °C включительно | ± 0,8 °С | ||
| от 1200 до 1300 °C | ± 4,0 °С | ||
| E | от минус 50 до 290 °C включительно | ± 0,7 °С | |
| от 290 до 1000 °C | ± 1,0 °С | ||
| Деформация с помощью тензо-датчиков (модуль Sigma 314) Полный мост 120 Ом Половинный мост 120 Ом | от 0 до 6000-10-6 1 от 0 до 6000-10-6 1 | ± (0,0005 610-6 + 610-6) 1 ± (0,0005 610-6 + 510-6) 1 |
Примечания: U - измеряемое напряжение, В; ид - соответствующий поддиапазон измерений, В_
Таблица 3
| Наименование характеристики | Значение характеристики |
| Число входов: модуль Sigma 310 модуль Sigma 314 | 20 16 для измерений напряжения постоянного тока 8 для измерения деформаций |
| Г абаритные размеры модулей (длина х ширина х высота), мм, не более | 250 х 215 х 68 |
| Масса модулей, кг, не более | 2 |
| Напряжение питания модулей от сети постоянного тока, В | от 12 до 28 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 23 °С, % | от минус 20 до 70 до 90 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на боковую панель модулей в виде наклейки.
Комплект поставки включает:
- модуль измерительный Sigma 310 или Sigma 314 - 1 шт.;
- коммуникационный кабель - 1 шт.;
- программное обеспечение - 1 к-т.;
- эксплуатационная документация - 1 к-т.;
- методика поверки - 1 шт..
осуществляется по документу МП 52814-13 «Инструкция. Модули измерительные Sigma 310 и Sigma 314 фирмы «Goodbum Engineering Ltd.», Великобритания. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 30.11.2012 г.
Основные средства поверки:
- калибратор универсальный Н4-7 (Рег. № 22125-01), диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± (0,002.. .0,004) %;
- калибратор измерительных тензометрических мостов 1550А (Рег. № 46128-10), диапазон имитируемых сигналов (± 49,95 мВ/В с шагом 0,05 мВ/В), кл.т. 0,025, имитация полных, четвертных и полумостов сопротивлением 120 и 350 Ом.
Измерительные модули Sigma 310 и Sigma 314. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к модулям измерительным Sigma 310 и Sigma 314
Техническая документация фирмы-изготовителя.
Лист № 4 Всего листов 4
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.
| Зарегистрировано поверок | 46 |
| Поверителей | 2 |
| Актуальность данных | 09.12.2024 |
