Преобразователи давления D-V.4, 52818-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи давления D-V.4 Назначение средства измерений

Преобразователи давления D-V.4 (далее - преобразователь) предназначены для измерений абсолютного, избыточного давлений жидких и газообразных сред и преобразования измеренных значений в унифицированный выходной сигнал.

Описание

Принцип действия преобразователя основан на зависимости упругой деформации первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием измеряемого давления деформируемый упругий элемент вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме (мост Уитстона), которое преобразуется в выходной сигнал.

В зависимости от условий применения и конструктивных особенностей преобразователи разделены на следующие модели:

350, 351 - преобразователи специального применения для измерений абсолютного давления;

359 - преобразователи специального применения для измерений давления гидростатического столба жидкости.

Преобразователи имеют открытую торцевую мембрану. Все элементы преобразователя, контактирующие со средой, изготовлены из нержавеющей стали, что обеспечивает высокую степень защиты от коррозии, в том числе, в агрессивной среде.

Общий вид преобразователей показан на рисунках 1 и 2.

Конструкция преобразователей за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющих на метрологические характеристики, без необходимости пломбирования.

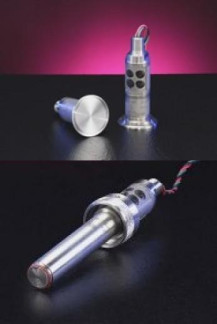

Рисунок 1 - Общий вид преобразователей Рисунок 2 - Общий вид преобразователей моделей 350 и 351    модели 359

Технические характеристики

Нижний предел измерений абсолютного давления, Па, для моделей:

350,351    200

Верхние пределы измерений, кПа, для моделей:

350, 351:

абсолютного давления    от 689,5 до 6895,7

избыточного давления    от 24,9 до 224,2

Пределы допускаемой основной приведенной погрешности, %, в диапазоне температур измеряемой среды, не более: от минус 17 °С до плюс 82 °С для моделей:

350, 351    ± 0,55

от 2 °С до 76 °С для модели:

359    ± 0,25

Пределы допускаемой дополнительной приведенной погрешности на каждые 10 °С, % ± 0,45 Диапазон рабочих температур, °С, для моделей:

350, 351    от минус 53 до плюс 121

359    от минус 28 до плюс 104

Знак утверждения типа

наносится типографским способом в левом верхнем углу на первом листе эксплуатационной документации и на корпус преобразователя методом лазерной гравировки.

Комплектность

Таблица 1

Поверка

осуществляется в соответствии с документом МЦКЛ.0097.МП «Преобразователи давления D-V. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 21.12.2012 г.

Основные средства поверки:

-    манометр абсолютного давления грузопоршневой МПА-15, класса точности 0,05, диапазон измерений от 0,27 до 400 кПа;

-    манометр избыточного давления грузопоршневой МП 2,5, II разряда, пределы допускаемой погрешности ±0,05%, диапазон измерений от 0 до 0,25 МПа;

-    манометры избыточного давления грузопоршневые МП 60, II разряда, пределы допускаемой погрешности ±0,05%, диапазон измерений от 0,1 до 6 МПа;

-    манометры грузопоршневые МП 2500, II разряда, пределы допускаемой погрешности ±0,05%, диапазон измерений от 5 до 250 МПа;

-    калибраторы-измерители унифицированных сигналов эталонные ИКСУ-260, по ТУ 4381-072-13282997-07, диапазон измерений постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности (10-4 I+1) мкА.

Сведения о методах измерений

Метод измерений описан в эксплуатационном документе «Преобразователи давления D-V.4. Паспорт».

Нормативные и технические документы, устанавливающие требования к преобразователям давления D-V.4

1.    ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.    ГОСТ 22520-85. «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

3.    ГОСТ 8.017-79. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

4.    Техническая документация фирмы изготовителя.

Рекомендации к применению

вне сферы государственного регулирования обеспечения единства измерений.
